OPC UA Konnektivität integrieren

Szenario: Sie möchten Desigo CC konfigurieren, um OPC UA Client Southbound-Konnektivität zu integrieren.



Referenz: Hintergrundinformationen finden Sie im Abschnitt Referenz.

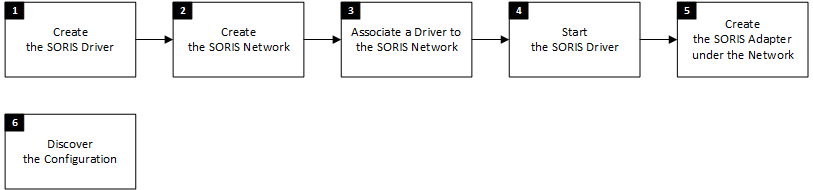

Ablaufdiagramm:



Voraussetzungen:

info

Lizenzen

Diese Erweiterung ist lizenzpflichtig. Stellen Sie sicher, dass Sie über die erforderlichen Lizenzen verfügen. Andernfalls sind Sie möglicherweise nicht in der Lage, Scripts auszuführen bzw. zu konfigurieren.

Schritte:

1 – SORIS-Treiber erstellen
  1. Wählen Sie abhängig vom Ausführungsort des Treibers eine der folgenden Optionen aus:
    • Projekt > Managementstation > Server > Server > Treiber
    • Projekt > Managementstation > FEP-Server > [FEP] > [Treiberordner]
      Hinweis:       Wenn der Treiberordner nicht verfügbar ist, wählen Sie den FEP und klicken Neu , um ihn zu erstellen.
  2. Klicken Sie im Register Konfigurator auf Neues Objekt und wählen Sie Neuer SORIS-Treiber.
  3. Geben Sie im Dialogfeld Neues Objekt eine Beschreibung ein und klicken Sie OK.
  1. Der neu erstellte SORIS-Treiber wird dem System Browser hinzugefügt, aber nicht gestartet.



2 – SORIS-Netzwerk erstellen
  1. Wählen Sie Projekt > Subsystemnetzwerke.
  2. Klicken Sie im Register Konfigurator auf Neues Objekt und wählen Sie Neues SORIS-Netzwerk.
  3. Geben Sie im Dialogfeld Neues Objekt eine Beschreibung ein und klicken Sie OK.
  1. Das neu erstellte SORIS-Netzwerk wird dem System Browser hinzugefügt.



3 – Treiber dem SORIS-Netzwerk zuordnen
  1. Wählen Sie Projekt > Subsystemnetzwerke > [SORIS-Netzwerk].
  2. Öffnen Sie im Register SORIS den Expander Netzwerkeinstellung.
  3. Wählen Sie den Treiber aus der Dropdown-Liste Gewählter Treiber.
  4. Klicken Sie Speichern .
Netzwerk mit dem Treiber verknüpfen
Netzwerk mit dem Treiber verknüpfen



4 – SORIS-Treiber starten

Der Status eines neu erstellten Treibers lautet Gestoppt. Um verbinden zu können, muss der Treiber gestartet werden.

  1. Wählen Sie abhängig vom Ausführungsort des Treibers eine der folgenden Optionen aus:
    • Projekt > Managementstation > Server > Server > Treiber > [SORIS-Treiber]
    • Projekt > Managementstation > FEPs > [FEP-Station] > [Treiberordner] > [SORIS-Treiber].
  2. Klicken Sie im Register Erweiterte Bedienung die Option Starten.



5 – Adapter im Netzwerk erstellen

Sie können mehrere Adapter in einem SORIS-Netzwerk konfigurieren. Überspringen Sie diesen Schritt, wenn Sie einen bestehenden Adapter ändern möchten.

  1. Wählen Sie Projekt > Subsystemnetzwerke > [SORIS-Netzwerk].
  2. Klicken Sie im Register Konfigurator auf Neues Objekt und wählen Sie Neuer SORIS-Adapter.
  3. Geben Sie im Dialogfeld Neues Objekt eine Beschreibung ein und klicken Sie OK.
  4. Der neu erstellte Adapter wird dem System Browser hinzugefügt. Der Adapter wird automatisch als Windows-Dienst gestartet.
  5. Wählen Sie den neu erstellten Adapter aus und klicken Sie das Register SORIS.

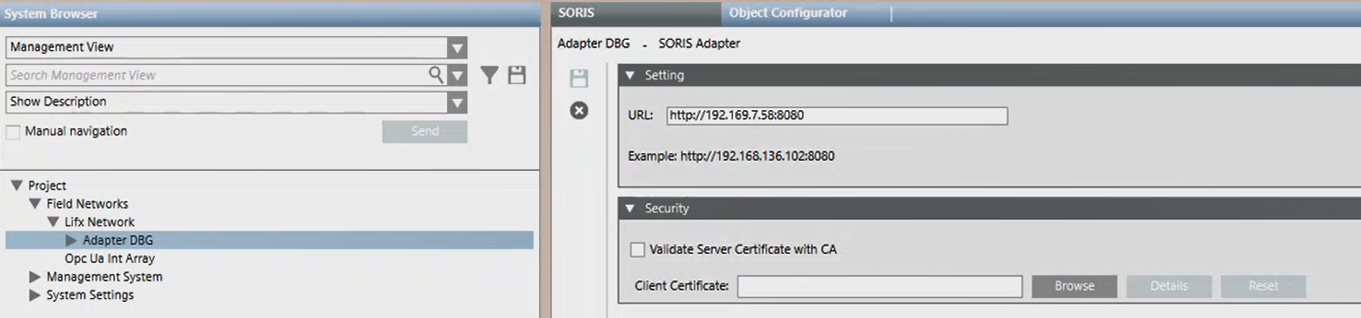

  6. Geben Sie in das Feld URL die IP-Adresse des Computers, auf dem der Netzwerkadapter ausgeführt wird, in folgendem Format ein: https://<IP-Adresse>:<Port-Nummer>.
    Hinweis: Prüfen Sie im Befehlsfenster die Richtigkeit der IP-Adresse. Der Standardwert der Portnummer lautet 8080.
  1. Im Register Bedienung zeigt die Eigenschaft Online den Wert Verbunden und die Eigenschaft URL die konfigurierte IP-Adresse an.





6 – Konfiguration ermitteln
  1. Wählen Sie Projekt > Subsystemnetzwerke > [SORIS-Netzwerk] > [OPC UA-Adapter].
  2. Im Register Erweiterte Bedienung gibt die Eigenschaft Online den Wert Verbunden an, während die Eigenschaft Suchstatus den Wert Bereit anzeigt.
  3. Klicken Sie neben der Eigenschaft URL die Option Ermitteln.

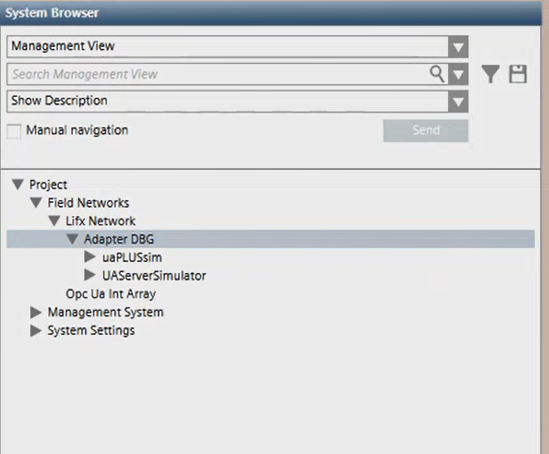

  1. Der System Browser wird aktualisiert und zeigt die entsprechende OPC-Konfiguration unter dem OPC UA-Adapter an.
