Erste NK823x-Konfiguration von einem Service-Computer herunterladen

Szenario

Sie möchten einer NK823x-Einheit die Kommunikation im Netzwerk des Clients mit einer bestimmten IP-Einstellung, IP-Adresse, Subnetzmaske und einem Standard-Gateway ermöglichen.

  1. Verbinden Sie Ihren Service-PC mit dem LAN, an dem auch das NK823x-Gerät angeschlossen ist. Sie können ein LAN-Kabel zwischen dem Computer und dem NK823x-Gerät verwenden.

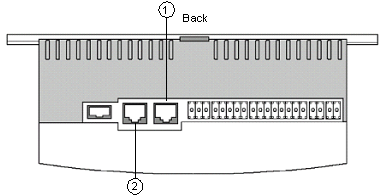

    NK823x, Draufsicht: Position von LAN-Port 1 und LAN-Port 2
  2. Notieren Sie in den Eigenschaften der LAN-Verbindung des Dienst-PCs die aktuelle IP-Adresse und legen Sie dann die IP-Adresse auf 192.168.9.x (z.B. 192.168.9.254) und die Subnetzmaske auf 255.255.255.0 fest. Dies ist für die Verbindung mit dem NK823x LAN-Port 1. Wenn Sie eine Verbindung zum NK823x LAN-Port 2 herstellen möchten, legen Sie die IP-Adresse auf 192.168.10.x (z.B. 192.168.10.254) fest.
  3. Entfernen Sie die Abdeckung des zu konfigurierenden NK823x-Geräts. Drücken Sie die vier weissen Laschen an der Rückseite der linken und rechten Seite des Geräts und heben Sie die Abdeckung vorsichtig an.
  4. Stellen Sie an der NK823x-Platine den DIP-Schalter 1 auf ON (für den Anschluss an LAN-Port 1) oder DIP-Schalter 2 auf ON (für den Anschluss an LAN-Port 2).
  5. Führen Sie ein Reset des NK823x-Geräts aus (drücken Sie die Reset-Taste).

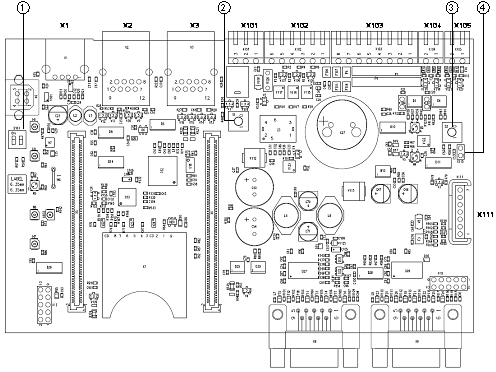

    Komponenten der NK823x-Karte:
    1: DIP-Schalter
    2: Reset-Taste
    3: Sabotageschalter
    4. Tamper-Jumper: Schliessen Sie diesen Jumper, um den Box Tamper zu deaktivieren

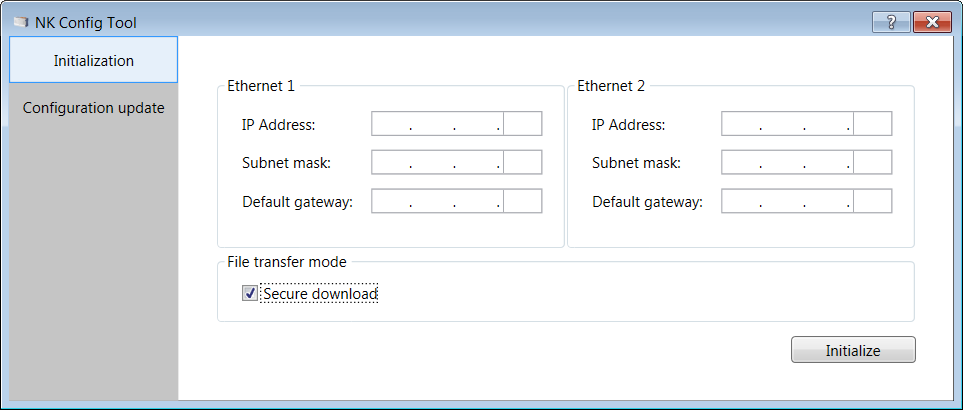

  6. Wählen Sie im NK823x-Konfigurationstool Initialisierung.
  7. Geben Sie die Adressen für die IP-Adresse, Subnetzmaske und den Standard-Gateway ein, die Sie für Ethernet 1 festlegen möchten. Wenn auch die zweite Leitung verwendet wird, geben Sie die entsprechenden Informationen für Ethernet 2 an.
  9. Das Kontrollkästchen Dateitransfer-Modus ist standardmässig auf Sicherer Download eingestellt (verschlüsselte Datenübertragung über TCP-Port 20500). Wenn Sie eine lokale und sichere Verbindung zum NK823x-Gerät haben, können Sie das Kontrollkästchen deaktivieren und einen schnelleren passiven FTP-Modus anwenden.
    Hinweis 1: Die Verwendung des FTP-Modus in öffentlichen oder ungesicherten Netzwerken verursacht kritische Sicherheitslücken.
    Hinweis 2: Diese Einstellung für den Dateitransfer-Modus wird auf nachfolgende Downloads angewendet.
  10. Klicken Sie Initialisieren.
  11. Das Dialogfeld Initialisierung wird mit einer Checkliste angezeigt.
  12. Überprüfen Sie, ob Sie alle Schritte durchgeführt haben, und klicken Sie OK.
  13. Die Initialisierung beginnt. Ein Fortschrittsbalken zeigt den aktuellen Status des Prozesses an.
  14. Nach einigen Sekunden wird ein Dialogfeld mit dem Ergebnis angezeigt.
  15. Stellen Sie am NK823x die DIP-Schalter 1 und 2 wieder auf OFF, führen Sie ein Reset durch und bringen Sie die Abdeckung wieder an.
  16. Trennen Sie den NK823x vom PC. Verbinden Sie das Gerät wenn möglich mit dem Client-Netzwerk.
  17. Setzen Sie die IP-Adresse des Service-PCs auf die ursprüngliche Adresse zurück.
  1. Der NK823x ist nun über die programmierte IP-Adresse erreichbar und kann den vollständigen Konfigurationsdownload empfangen.

HINWEIS

notice

Sicherheitslücken

Die Verwendung des FTP-Modus in öffentlichen oder ungesicherten Netzwerken verursacht kritische Sicherheitslücken. Weitere Informationen finden Sie im Abschnitt Sicherheit für NK823x.
