NK823x Interne Jumper und DIP-Schalter
Der NK823x-Ethernet-Port ist mit zwei verschiedenen Mainboard-Typen ausgestattet, je nach Build-Status:

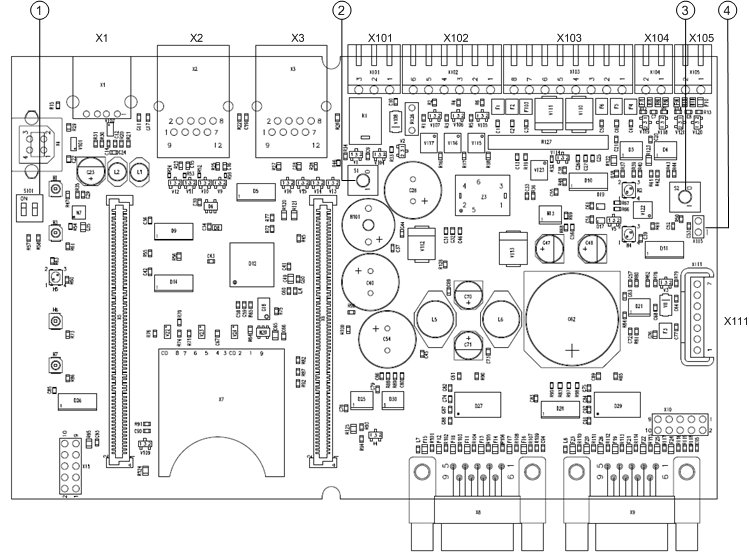

- Mainboard NKM8001-A1 (Build-Status bis 04)

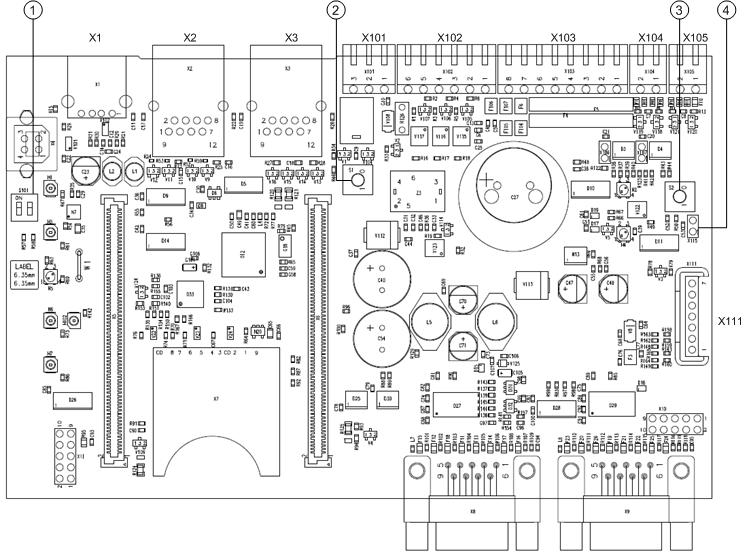

- Mainboard NKM8001-A2 (Build-Status 10 oder höher)
Hinweis:
Das NKM8001-A2-Mainboard unterstützt lokal angeschlossene DF8000 I/O-Module.
| Name | Beschreibung |
1 | S101 | DIP-Schalter: - DIP-Schalter 1: wenn EIN, ermöglicht er eine verschlüsselte Verbindung am Ethernet-Port 1 unter der Standard-IP-Adresse 192.168.9.41. - DIP-Schalter 2: wenn EIN, ermöglicht er eine verschlüsselte Verbindung am Ethernet-Port 2 unter der Standard-IP-Adresse 192.168.10.41. |
2 | S1 | Reset-Taste |
3 | S2 | Sabotageschalter |
4 | X115 | Wenn geschlossen, deaktiviert er den Alarm des Box Tamper. |
| Name | Beschreibung |
1 | S101 | DIP-Schalter |
2 | S1 | Reset-Taste |
3 | S2 | Sabotageschalter |
4 | X115 | Wenn geschlossen, deaktiviert er den Alarm des Box Tamper. |
