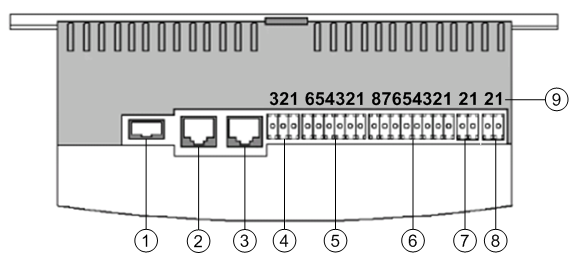

NK823x-Schnittstellen und -Anschlüsse
| Beschreibung |
1 | USB (nicht unterstützt) |
2 | Ethernet-Anschluss 2 |
3 | Ethernet-Anschluss 1 |
4 | 1 Relaisausgang (X101 - Siehe NK823x-Anschlusszuordnungen) |
5 | 3 digitale Eingänge (X102 - Siehe NK823x-Anschlusszuordnungen |
6 | Dualer Stromversorgungseingang für redundante Lösungen (X103 - Siehe NK823x-Anschlusszuordnungen) |
7 | RS485 COM 1 (X104 - Siehe NK823x-Anschlusszuordnungen) |
8 | RS485 COM 2 (X105 - Siehe NK823x-Anschlusszuordnungen) |
9 | Pin-Nummerierung |

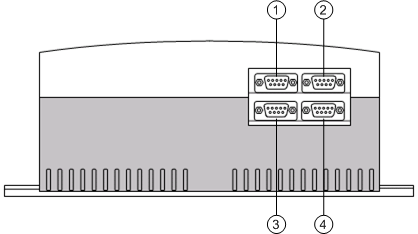

| Beschreibung |
1 | COM 3 (nur auf NK8235.4 verfügbar) 1) |
2 | COM 4 (nur auf NK8235.4 verfügbar) 1) |
3 | COM 1 |
4 | COM 2 |
1) | COM 3 und COM 4 unterstützen nicht die Hardware-Handshake-Signale für die Modemsteuerung (siehe NK823x-Anschlusszuordnungen). |
