Grafikvorlage für Feuerwehrkarten

Die Generierung von Feuerwehrkarten basiert auf einer Grafikvorlage. Die verfügbaren Vorlagen sind im System Browser unter folgendem Pfad gespeichert:

Bibliotheken > Brand > Gerät > Feuerwehrkarten > Grafikvorlagen

Sie können mit dem Desigo CC Grafikeditor eine eigene Vorlage von Grund auf neu oder unter Verwendung der Standardvorlage (siehe unten) erstellen. Siehe Vorlage für Feuerwehrkarten anpassen

Die Vorlage kann die in der folgenden Tabelle dargestellten variablen Elemente enthalten. Bei der Kartengenerierung werden die Variablen durch die tatsächlichen Informationen der verarbeiteten Objekte ersetzt.

Element	Beschreibung	Grafikeditor-Format
Bild (obligatorisch)	Es muss mindestens ein Bild als Platzhalter für die Karte vorhanden sein. Das Platzhalterbild in der Eigenschaft Beschreibung muss FireBrigadeMapPlaceholder enthalten.	Bild
%DateTime%	Datum und Uhrzeit der PDF-Erstellung	Text
%Objektname%	Technischer Objektname	Text
%Objektbeschreibung%	Objektbeschreibung	Text
%Objektstandort%	Standortname (reduzierte Zeichenfolge ohne ursprünglichen Systemnamen und Sichtnamen)	Text
%Objektstandortbeschreibung%	Standortbeschreibung (reduzierte Zeichenfolge ohne ursprünglichen Systemnamen und Sichtnamen)	Text
%Objektalias%	Objektalias	Text
%Objektansicht%	Ansichtsname	Text
%Objekttyp%	In der Funktion/dem Objektmodell angegebener Objekttyp	Text
%Objektsubtyp%	In der Funktion/dem Objektmodell angegebener Objekt-Subtyp	Text
%Projektname%	Projektname	Text
%ÜbergeordneterObjektname%	Übergeordneter Objektname	Text
%ÜbergeordneteObjektbeschreibung%	Übergeordnete Objektbeschreibung	Text
%Kartennummer%	Kartennummer, wie aus der Datenbank der Zentrale importiert	Text
%UntergeordneteObjektnummer%	Nummer der untergeordneten Objekte	Text
%Remarks%	Diese Bemerkung gilt für alle erstellten Feuerwehrkarten. Angegeben im Feld Bemerkungen ausfüllen des Generator-Assistenten, als Teil des Schrittes Ausgabestil konfigurieren . Siehe Feuerwehrkarten aus Grafiken erstellen.	Text
%Specific_Remarks%	Bemerkung zu dem Objekt (z. B. Gebiet), für das jede Feuerwehrkarte erstellt wird. In einer externen CSV-Datei angegeben (sie muss in ANSI-Codierung sein). Weitere Informationen finden Sie unter Besondere Bemerkungen, unten.	Text

Standardgrafikvorlage

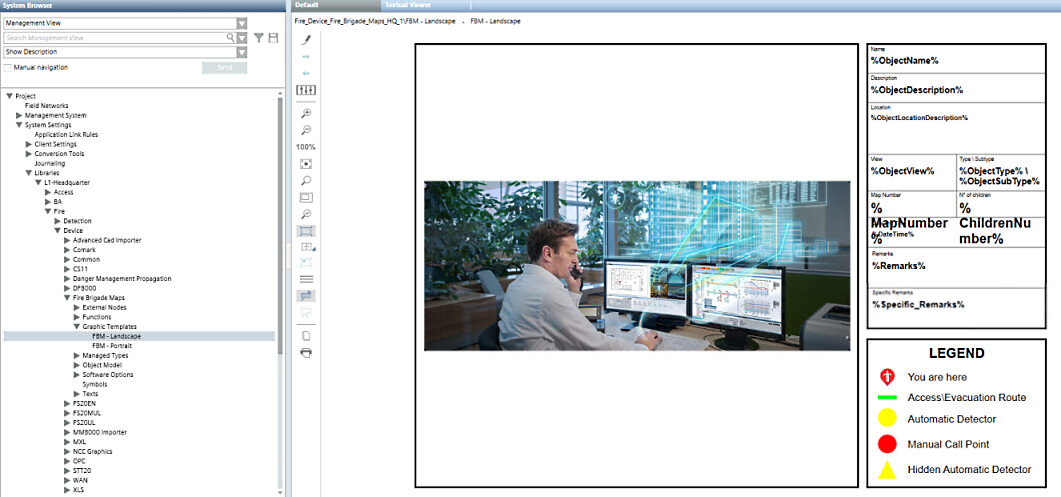

Fire Brigade Map – Landscape Graphic Template

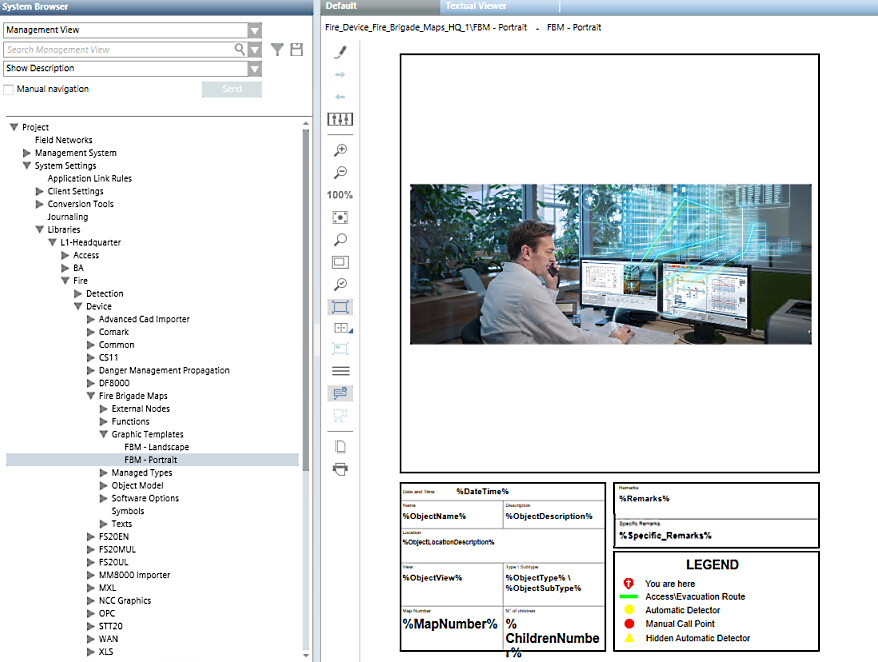

Fire Brigade Map – Portrait Graphic Template

Grösse und Qualität der Grafikvorlagen

Beachten Sie beim Ändern der Grafikvorlage für Feuerwehrkarten oder beim Erstellen einer neuen die folgenden Kriterien, um ein optimales Ergebnis in der PDF-Ausgabe zu erreichen:

Das X/Y-Seitenverhältnis des Platzhalterbildes sollte mit dem Seitenverhältnis der importierten CAD-Zeichnung übereinstimmen. Wenn sich das Seitenverhältnis unterscheidet, resultieren daraus kleinere Bilder.
Das globale X/Y-Seitenverhältnis der Grafikvorlage sollte mit dem Seitenverhältnis der PDF-Ausgabe übereinstimmen. Diese hat zumeist das Format A4 (Verhältnis 1:1,414) oder Letter (Verhältnis 1:1,2941). Im Grafikeditor können Sie die globale Grösse der Grafik in Pixel einstellen. Je nach benötigter Ausgabequalität (nur Anzeige oder Druck) sind folgende Grafikgrössen verfügbar:

A4: 1754 x 1240 für die reine Anzeige (standardmässig 150 DPI) oder 3508 x 2480 für Druckqualität mit 300 DPI.
Letter: 1275 x 1650 für die reine Anzeige (150 DPI) oder 2550 x 3300 für Druckqualität mit 300 DPI.

Beachten Sie, dass Bilder in einer höheren Qualität grössere Dateien erfordern und länger zum Laden benötigen. Testen Sie jede neue Grafikvorlage und prüfen Sie die Ergebnisse sorgfältig.

Besondere Bemerkungen

Der Abschnitt %Specific_Remarks% der Vorlage wird mit objektspezifischen Bemerkungen gefüllt, die in einer CSV-Datei angegeben sind. Diese Datei muss enthalten:

Eine <address> -Spalte, die den numerischen Bezeichner der Objekte enthält. Der numerische Bezeichner ist die Teilzeichenkette des Objektnamens, die auf den letzten Unterstrich folgt. Sie hat normalerweise die Form <Zonennummer> oder <Zonennummer>/<untergeordneter Melder-Nummer>. Beispiele finden Sie in der folgenden Tabelle.
Text: text string.
Eine <Bemerkungen> Spalte, die die spezifische Bemerkung enthält, die Sie auf der Feuerwehrkarte für dieses Objekt haben möchten.
Text: text string.

Die Spalten <address> und <remarks> in der CSV-Datei müssen Kopfzeilen haben, deren Namen Sie bei der Konfiguration angeben müssen. Die Spalten müssen jedoch nicht nebeneinander liegen, und die CSV-Datei kann weitere Spalten enthalten, die für die Zwecke der spezifischen Bemerkungen ignoriert werden.
Das einzige Wertetrennzeichen, das erkannt und unterstützt wird, ist das Semikolon.

Beispiel für Desigo CC Objektname.	Die entsprechende Eintrag "Adresse" der CSV-Datei	Eintrag "Bemerkung" in CSV-Datei	Propagationshinweise
`Zone_190101`	190101	Bemerkung für Zone 190101	Enthält die CSV-Datei eine Zeile für eine Zone (in diesem Beispiel `190101`), aber nicht für einen ihrer untergeordneten Melder (`190101/xx`), dann wird die für die Zone angegebene Bemerkung auch auf alle untergeordneten Melder dieser Zone angewendet.
`Zone_550113`	550113	Bemerkung für Zone 550113	Wenn die CSV-Datei eine Zeile für eine Zone (in diesem Beispiel `550113`) und Zeilen für nur einige ihrer untergeordneten Melder (`550113/01` und `550113/07`) enthält, dann wird die für die Zone angegebene Bemerkung auch auf alle anderen untergeordneten Melder angewendet, die nicht in der CSV-Datei enthalten sind.
`Detector_550113/01`	550113/01	Bemerkung für Melder 550113/01
`Detector_550113/07`	550113/07	Bemerkung für Melder 550113/07
`Detector_222104/01`	222104/01	Bemerkung für Melder 222104/01	Enthält die CSV-Datei eine Zeile für einen oder mehrere untergeordnete Melder (in diesem Beispiel `222104/01` und `222104/02`), aber keine Zeile für die übergeordnete Zone (`222104`), so wird die für den untergeordneten Melder mit der niedrigsten Adresse angegebene Bemerkung auch auf die übergeordnete Zone angewendet.
`Detector_222104/02`	222104/02	Bemerkung für Melder 222104/02
