SNMP-Konnektivität

Simple Network Management Protocol (SNMP) ist ein Internetprotokoll, das in der Regel zur Verwaltung von Geräten in einem Internet Protocol (IP)-Netzwerk verwendet wird. Sie können die Überwachung von SNMP-fähigen Geräten einrichten, die mit den Desigo CC-Stationen verbunden sind.

SNMP-Treiber und SNMP-Netzwerk

Bevor Sie das SNMP-Netzwerk und seine Geräte (oder einzelne Eigenschaften) konfigurieren können, müssen Sie den SNMP-Treiber hinzufügen und dann den SNMP-Treiber (oder Simulator) starten, da Sie sonst die SNMP-Objekt-ID (OID) nicht mit den Desigo CC-Eigenschaften verknüpfen können. Anweisungen dazu finden Sie in SNMP-Verbindung konfigurieren.

Nach dem Hinzufügen des SNMP-Treibers starten Sie in der Regel den Simulator, um die SNMP-Konfiguration abzuschließen. Nachdem die Konfiguration beendet ist, stoppen Sie den Simulator und starten den echten Treiber.

Sie müssen den SNMP-Treiber unter dem Desigo CC-Server oder unter einer FEP-Station im System Browser hinzufügen. Der Treiber kann derselbe sein, der auch für andere Überwachungsaufgaben verwendet wird.
Sie können denselben SNMP-Treiber bis zu seiner maximalen Belastung gemeinsam nutzen. Weitere Einzelheiten zu den Systemgrenzen finden Sie im entsprechenden Leitfaden zur Integration des Subsystems.

Wenn Sie das Treiberobjekt in der Struktur des System Browsers auswählen, zeigt das Register Erweiterte Bedienung den Managerstatus des Objekts:

Gestoppt: Der Treiber läuft nicht. Klicken Sie Start, um den Treiber mit einer vollständigen Verbindung zum Feld zu starten, oder Start-Konf..., um den Treiber zu Konfigurationszwecken ohne Feldverbindung zu starten.
Konfigurationsmodus: Der Treiber wurde mittels Start-Konf… gestartet und wird ordnungsgemäss ausgeführt, allerdings ohne Feldverbindung. In diesem Modus können Sie die Konfiguration des Netzwerks fortsetzen (z.B. Geräte importieren). Wenn Sie bereit sind, eine Verbindung zu den Feldgeräten herzustellen, müssen Sie den Treiber mit Stopp anhalten und dann mit Start erneut starten.
Gestartet: Der Treiber wurde mittels Start gestartet und wird ordnungsgemäss ausgeführt, einschliesslich einer vollständigen Verbindung zum Feld. Mit der Schaltfläche Stopp können Sie ihn stoppen.
Fehlgeschlagen: Der Treiber wurde mit Start oder Start-Konfig... gestartet, aber es besteht keine Verbindung zum Server oder zur FEP-Station (z.B. wenn ein System nicht erreicht werden kann oder nicht verbunden ist). Sie können den Treiber stoppen und dann versuchen, ihn erneut zu starten.

Wenn der Managerstatus Fehlgeschlagen lautet, kann die Konfiguration nicht geändert werden (Importvorgänge sind beispielsweise nicht möglich).
Während des Importvorgangs kann der Treiber nicht gestoppt werden.

Wenn das Gerät, das den Treiber hostet, nicht mehr angeschlossen ist, wird der Manager-Status zu Fehlgeschlagen, und es wird ein Alarm erzeugt (der Gerätezustand wird zu Nicht erreichbar).
Wenn ein Treiber läuft, müssen Sie ihn anhalten, bevor Sie Änderungen an seiner Konfiguration vornehmen können (z. B. Verschieben der Treiberkonfiguration von einer FEP-Station auf den Desigo CC-Server).

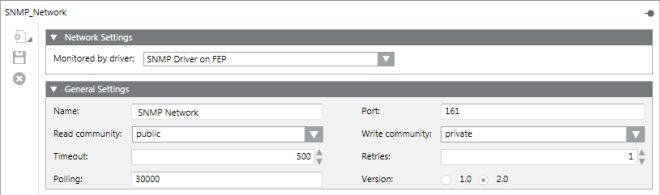

Wenn Sie bereits SNMP-Geräte (oder eine einzelne Eigenschaft) in ein SNMP-Netzwerk importiert haben, können Sie den einmal eingestellten Netzwerktreiber nicht mehr ändern (das Feld ist schreibgeschützt). In diesem Fall müssen Sie, wenn Sie den Treiber ändern möchten, zunächst das SNMP-Netzwerk löschen und mit der Konfiguration neu beginnen.
Beim Speichern werden Sie durch eine Meldung informiert, wenn der Netzwerkname fehlt oder der von Ihnen gewählte Name bereits verwendet wird. Ändern Sie in diesem Fall den Netzwerknamen und speichern Sie.
