Arbeitsbereich für IEC61850 Geräteverbindung

Der Arbeitsbereich für IEC61850 Geräteverbindung zeigt die Objekte und Eigenschaften der IEC61850 Geräte an, die mit Ihrem System verbunden sind, und bietet Optionen zum Erstellen eines Objektmodells für die IEC61850 Geräte. In der Hierarchie der System Browser-Struktur enthält jedes IEC61850 Netzwerk eine Reihe von IEC61850 Geräteverbindungen. Jede IEC61850 Geräteverbindung enthält wiederum die logischen Geräte, die dieser Verbindung zugeordnet sind.

Expander Geräteverbindung

Wenn Sie im Konfigurationsmodus eine IEC61850 Geräteverbindung im System Browser auswählen, werden deren Einstellungen im Expander Geräteverbindung im Register IEC61850 angezeigt. Mit den Optionen in der Symbolleiste können Sie die Daten speichern oder die IEC61850 Geräteverbindung löschen.

IEC61850-Symbolleiste
Symbol	Name	Beschreibung
	Daten speichern	Die Daten werden gespeichert.
	Löschen	Löscht das aktuelle Objekt.

Felder im Expander Geräteverbindung
Element	Beschreibung
Verbindungsname	Zeigt den Namen des Geräteverbindungsobjekts an. Dieses Feld ist schreibgeschützt.
ConnectionDescription	Zeigt die Beschreibung des Geräteverbindungsobjekts an. Dieses Feld ist schreibgeschützt.
TCP-Port	Zeigt die TCP-Portnummer an, die dem Gerät im Netzwerk zugewiesen ist. Dieses Feld können Sie bearbeiten. Wenn Sie die Werte für TCP-Port und IP-Adresseeiner IEC61850Geräteverbindung ändern möchten, müssen Sie sicherstellen, dass Sie über die erforderlichen Rechte im System verfügen. Fragen Sie Ihren Systemadministrator, wenn Sie nicht sicher sind.
IP-Adresse	Zeigt die Hardware-Adresse eines Geräts an, das mit einem Netzwerk verbunden ist, in dem Internet Protocol (IP) für die Kommunikation verwendet wird. Dieses Feld können Sie bearbeiten.

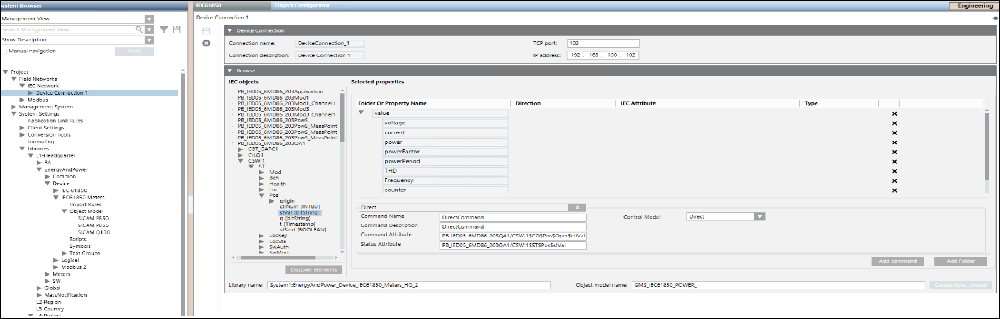

Expander Durchsuchen

Der Expander Durchsuchen zeigt die Objekte und Eigenschaften der IEC61850 Geräte an, die mit Ihrem System verbunden sind. Darüber hinaus enthält er Optionen zum Erstellen eines Objektmodells für die IEC61850 Geräte, ohne eine CSV-Datei erstellen zu müssen. Weitere Informationen finden Sie unter Objektmodell über Durchsuchen eines IEC 61850 Online-Geräts erstellen.

Felder im Expander Durchsuchen
Element	Beschreibung
Objekte erkennen (zum Entwerfen des Objektmodells durch die Suche nach einem IEC61850 Online-Gerät)	Fügt in die Liste IEC-Objekte alle Objekte in den IEC61850 Geräten ein, die mit Ihrem System verbunden sind. Der Abschnitt mit den ausgewählten Eigenschaften zeigt die Ordnerstruktur für die Gruppierung der zugehörigen Eigenschaften der Objektmodelle und andere Spalten an, z.B. Eigenschaftsname, Richtung, IEC-Attribut und Typ.
Elemente laden (zum Entwerfen des Objektmodells mit der Offline-Methode)	Fügt in die Liste IEC-Objekte alle Objekte in den IEC61850 Geräten ein, die mit Ihrem System verbunden sind. Der Abschnitt mit den ausgewählten Eigenschaften zeigt die Ordnerstruktur für die Gruppierung der zugehörigen Eigenschaften der Objektmodelle und andere Spalten an, z.B. Eigenschaftsname, Richtung, IEC-Attribut und Typ.
IEC-Objekte	Zeigt eine Liste mit den IEC61850 Objekten der IEC61850 Geräte, die mit Ihrem System verbunden sind.
Ausgewählte Eigenschaften	Zeigt die Eigenschaften der in der Liste IEC-Objekte ausgewählten Objekte sowie die Ordnerstruktur, unter der diese Eigenschaften gruppiert werden können.
Ordner hinzufügen	Fügt der vorhandenen Ordnerstruktur einen neuen Ordner hinzu oder Sie erstellen eine neue Ordnerstruktur.
Befehl hinzufügen	Zeigt Felder an, in denen Einzelheiten der Befehlseigenschaften des Geräts festgelegt werden.
Name des Befehlsordners	Name des Ordners, unter dem die Befehlseigenschaften des Geräts hinzugefügt werden sollen. Wenn Sie z.B. Befehle an die Eigenschaften eines Leistungsschalters (Circuit Breaker) erteilen möchten, dann können Sie den Ordner Circuit_Breaker_Device nennen.
Befehlsname	Name der Befehlseigenschaft des Geräts, für das Sie den Befehl auslösen möchten. Wenn Sie z.B. den Aus- und Einschaltbefehl für einen Leistungsschalter bei einer Namenseigenschaft auslösen möchten, dann geben Sie Name im Feld Befehlsname an.
Befehlsbeschreibung	Beschreibung der Geräteeigenschaft, für die Sie den Befehl auslösen möchten.
Befehlsattribute	Steuerungseigenschaft des Geräts, für das Sie einen Befehl auslösen möchten. Ziehen Sie die Steuerungseigenschaft aus dem Abschnitt IEC-Objekte.
Status-Attribut	Status-Eigenschaft des Geräts, für das Sie einen Befehl auslösen möchten. Ziehen Sie die Steuerungseigenschaft aus dem Abschnitt IEC-Objekte.
Steuerungsmodell	Wählen Sie den Befehlstyp aus einer der folgenden Optionen für das Gerät aus: Richtung: Der Befehl für die Geräteeigenschaft kann über den Direktmodus ausgeführt werden, ohne zuerst das Objekt auszuwählen Select Before Operate (SBO): Der Befehl für die Geräteeigenschaft kann erst nach Auswahl des Objekts ausgeführt werden. Nur Status: Befehlseigenschaften sind für das Gerät im Bereich „Erweiterte Bedienung“ nicht verfügbar.
Bibliotheksname	Zeigt den Namen der IEC61850 Bibliothek. Sie müssen das IEC61850 Bibliotheksobjekt aus dem System Browser in das Feld Bibliotheksname ziehen.
Objektmodell-Name	Zeigt den Namen des IEC61850 Objektmodells, das erstellt werden soll.
Objektmodell erstellen	Erstellt das IEC61850 Objektmodell und die Importregeln. Hinweis: Der Name dieser Schaltfläche ändert sich in Objektmodell aktualisieren, wenn Sie eine neue Eigenschaft hinzufügen oder eine Eigenschaft aus einem vorhandenen Objektmodell entfernen.
