Neue Alarmtabelle in der angepassten CS11-Gerätebibliothek konfigurieren

Neue Alarmtabelle erstellen

Sie können mehrere angepasste Alarmtabellen in einer angepassten CS11-Gerätebibliothek erstellen.

  1. Wählen Sie […] > Bibliotheken > L1-Headquarter > Brand > Gerät > CS11 > Alarmtabellen > [BACnet-Brandmeldegerät].
  2. Klicken Sie Speichern unter .
  3. Wählen Sie im Dialogfeld Objekt speichern unter als Zielspeicherort den Block Alarmtabellen der angepassten CS11-Gerätebibliothek, z.B. L4-Projekt > Brand > Gerät > CS11 > Alarmtabellen.
  4. Geben Sie einen Namen und eine Beschreibung für die benutzerdefinierte Alarmtabelle ein. Zum Beispiel Digitalzonen der angepassten CS11-Alarmtabelle.
  5. Klicken Sie OK.
  1. Eine Kopie der CS11-Alarmtabelle des Headquarters wird unter dem Block Alarmtabellen der angepassten Bibliothek hinzugefügt.

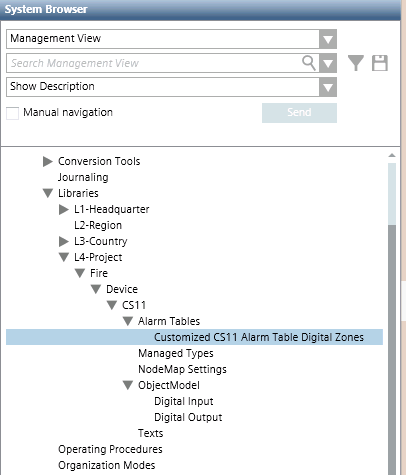

Neue Alarmtabelle in der angepassten CS11-Gerätebibliothek
Neue Alarmtabelle in der angepassten CS11-Gerätebibliothek



Neue Alarmtabelle konfigurieren

  1. Wählen Sie die Alarmtabelle in der angepassten CS11-Gerätebibliothek,
    z.B. […] > Bibliothek > L4-Projekt > Brand > Gerät > CS11 > Alarmtabellen > [Digitalzonen der angepassten CS11-Alarmtabelle].
  2. Öffnen Sie im Register Konfigurator den Expander Alarmkonfiguration.
  3. Der Inhalt der Alarmtabelle wird angezeigt.
  4. Verwenden Sie in der Alarmtabelle die Spalte Aktueller Wert, um die Zeile leichter auszuwählen, die Sie ändern möchten.
  5. In der ausgewählten Zeile der Alarmtabelle können Sie z.B. die
  6. Klicken Sie Speichern .
  7. Die benutzerdefinierte Alarmtabelle ist verfügbar. Sie können diese jetzt entweder auf einen einzelnen CS11-Datenpunkt oder auf ein angepasstes CS11-Objektmodell anwenden.
    Siehe Angepasste CS11-Alarmtabelle anwenden.

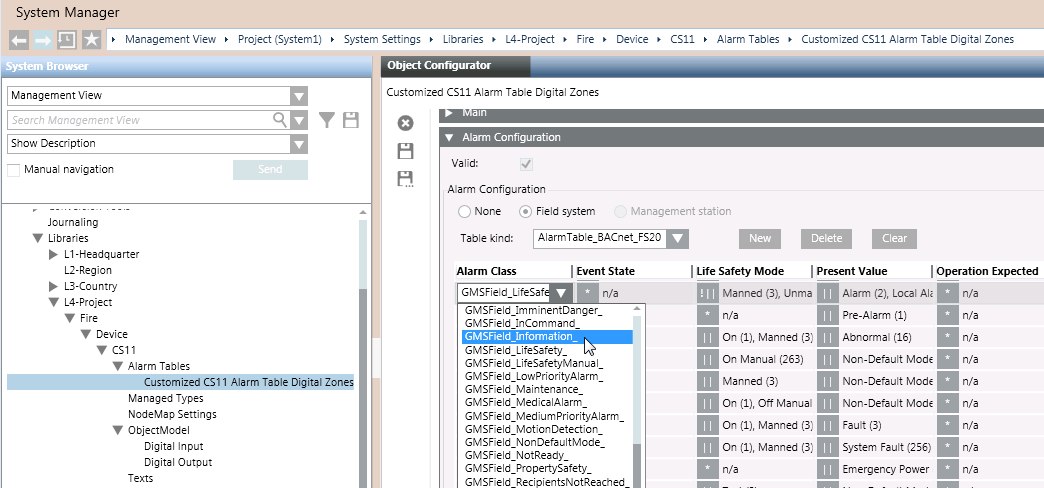

Eine neue Alarmklasse in der angepassten CS11-Alarmtabelle
Eine neue Alarmklasse in der angepassten CS11-Alarmtabelle
