Angepasste CS11-Alarmtabelle anwenden

(Option 1) Geänderte Alarmtabelle auf ein angepasstes CS11-Objektmodell anwenden

Verwenden Sie diese Methode, um die geänderte Alarmtabelle auf einen Objekttyp anzuwenden, z.B. Digitalzonen.

Wählen Sie in der CS11-Gerätebibliothek von Headquarter das anzupassende CS11-Objektmodell. Zum Beispiel:

[…] > Bibliotheken > L1-Headquarter > Brand > Gerät > CS11 > Objektmodell > Digitalzone

Klicken Sie im Register Modelle & Funktionen die Option Anpassen .
Hinweis: Wenn das Symbol ausgegraut ist, ist das ausgewählte Objektmodell bereits angepasst wurde. Gehen Sie zu Schritt 4.
Ein Bestätigungsaufforderungsfeld wird angezeigt.
Klicken Sie OK.
Das angepasste Objektmodell wird der angepassten Bibliothek hinzugefügt.
Wählen Sie das angepasste Objektmodell. Zum Beispiel [...] > Bibliotheken > L4-Projekt > Brand > Gerät > CS11 > Objektmodell > Digitalzone.
Öffnen Sie im Register Modelle & Funktionen den Expander Eigenschaften.
Wählen Sie in der Liste links die Eigenschaft, der Sie die veränderte Alarmtabelle zuweisen möchten. Dies muss eine sein, für die in der Spalte FS ein Häkchen gesetzt ist.
Zum Beispiel Alarm.OffNormal.
Die Expander Details, Alarmkonfiguration und weitere auf der rechten Seite werden aktualisiert, um die Einstellungen der gewählten Eigenschaft anzuzeigen.

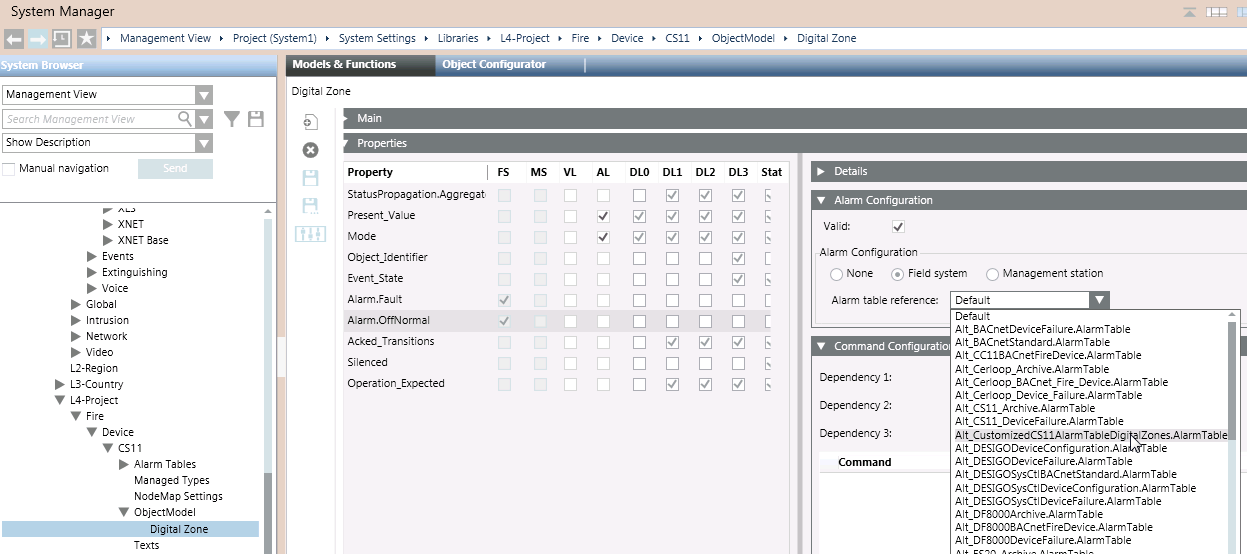

Wählen Sie im Expander Alarmkonfiguration aus der Dropdown-Liste Alarmtabellen-Referenz die angepasste Alarmtabelle, die Sie für dieses angepasste Objektmodell verwenden wollen.
Klicken Sie Speichern .
Stoppen Sie den BACnet-Treiber und starten Sie ihn dann neu, um die neue Tabelle zu aktivieren.

Die geänderte Alarmtabelle wird auf alle CS11-Datenpunkte angewendet, die auf dem ausgewählten Objektmodell basieren.

(Option 2) Bearbeitete Alarmtabelle auf einzelne CS11-Punkte anwenden

Verwenden Sie diese Methode, um die Alarmtabelle nur für eine bestimmte Digitalzone und nicht für alle Digitalzonen zu ändern.

Wählen Sie den CS11-Punkt aus, für den Sie die geänderte Alarmtabelle verwenden möchten. Zum Beispiel Projekt > Subsystemnetzwerke > [Brand-BACnet] > [CS11] > [CC11] > [Logisch] > […] > [Digitalzone].
Hinweis: Sie können auch mit den Tasten STRG oder UMSCHALT eine Mehrfachauswahl treffen, um die gleiche geänderte Alarmtabelle auf zwei oder mehr Digitalzonen anzuwenden.
Öffnen Sie im Register Konfigurator den Expander Eigenschaften.
Wählen Sie in der Liste links die Eigenschaft, der Sie die veränderte Alarmtabelle zuweisen möchten. Dies muss eine sein, die dem gewählten Objekt entspricht und für die in der Spalte FS ein Häkchen gesetzt ist. Zum Beispiel Alarm.OffNormal.
Die Expander Details, Alarmkonfiguration und weitere auf der rechten Seite werden aktualisiert, um die Einstellungen der gewählten Eigenschaft anzuzeigen.
Gehen Sie im Expander Alarmkonfiguration wie folgt vor:
a. Setzen Sie das Feld Gültig, sodass es ein graues (nicht blaues) Häkchen zeigt.
b. Belassen Sie den Eintrag Feldsystem im Feld Alarmkonfiguration.
c. Wählen Sie aus der Dropdown-Liste Alarmtabellenreferenz die benutzerdefinierte Alarmtabelle, die Sie für dieses Objekt nutzen möchten.
Klicken Sie Speichern .
Stoppen Sie den BACnet-Treiber und starten Sie ihn dann neu, um die neue Tabelle zu aktivieren.
