Beispielkonfiguration des NK823x BACnet-BBMD

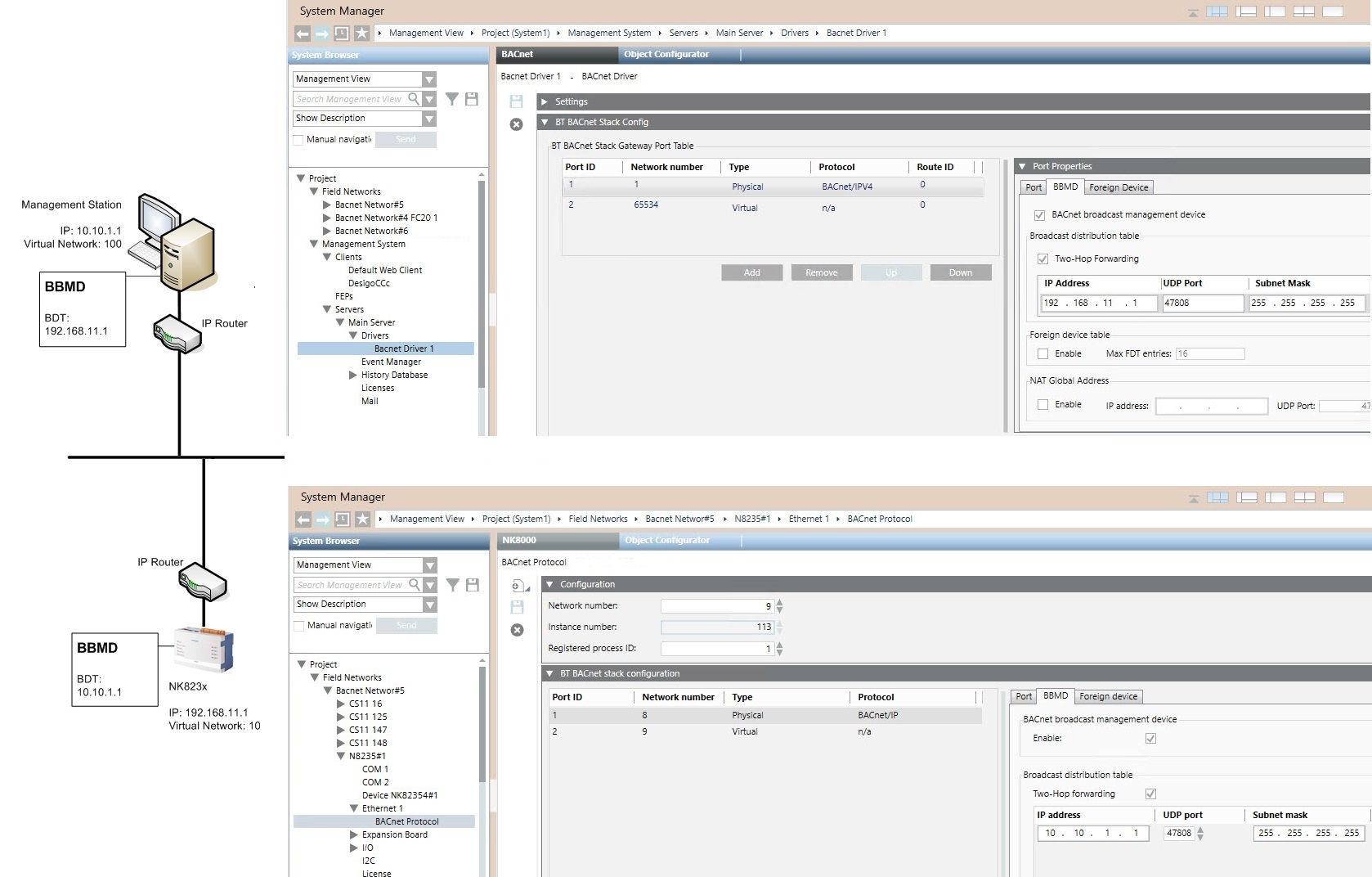

Die Abbildung unten veranschaulicht die Konfiguration des BACnet/IP Broadcast Management Device (BBMD) für ein NK823x-Subnetz.
Dies ist erforderlich, wenn die Managementstation und das NK823x-Gerät nicht dem gleichen IP-Subnetz angehören. Das BBMD fungiert hier als Datenverkehrsrouter über verschiedene IP-Subnetze.

Die obere Abbildung zeigt die BBMD-Konfiguration am BACnet-Treiber. Geben Sie hier die IP-Adresse des NK823x-Geräts an. Wählen Sie dann im Register BT-BACnet-Stack-Konfigurator das Register BBMD der physikalischen Port-Eigenschaften.
Wenn Sie mehrere Subnetze haben, können Sie bei Bedarf weitere BBMDs hinzufügen. Pro Subnetz wird nur ein BBMD benötigt. Siehe auch die BACnet-Treiberkonfiguration in der ausführlichen Anleitung.
Weitere Informationen finden Sie unter BACnet-Treiber.

Die untere Abbildung zeigt die BBMD-Konfiguration im Ordner für das BACnet-Protokoll der NK823x-Ethernetleitung. Geben Sie hier die IP-Adresse der Managementstation.
Siehe auch die BACnet-Protokollkonfiguration in der ausführlichen Anleitung.
