SCAME S81-HS Konfigurationsdatei (CSV)

Um das SCAME S81-HS Brandmeldesystem in Desigo CC zu integrieren, müssen Sie zunächst eine textbasierte Konfigurationsdatei im CSV-Format (kommagetrennte Werte) erstellen, die die Struktur der Server/Gruppen/Items definiert.

Bearbeiten Sie hierzu die bereitgestellte Konfigurationsdatei (siehe unten) in Microsoft Excel oder einem Texteditor.
Hinweis: Verwenden Sie ein Komma (,) als Trennzeichen.

Diese Datei können Sie dann verwenden, um die Konfiguration zu importieren.

Weitere Informationen zur OPC-Konfigurationsdatei (CSV) finden Sie unter CSV-Datei für OPC-Drittgeräte.

Kontaktieren Sie den technischen Support, um vorkonfigurierte CSV-Beispieldateien zum Bearbeiten zu erhalten.

Die Vorkonfiguration von CSV-Dateien mit bereits für jedes Objekt definierten OPC-Tags reduziert die Gefahr, ungültige OPC-Item-Namen einzugeben, die Kommunikationsfehler beim Lesen der OPC-Tags zur Folge haben können.

Diese vorkonfigurierten Beispieldateien können verwendet werden, um benutzerdefinierte Konfigurationsdateien zu erstellen, indem Punkte entsprechend der spezifischen Konfiguration hinzugefügt oder entfernt werden.

Da die Gerätepunkte zudem als einfache Liste in die Managementsicht importiert werden, bieten die vordefinierten Beispieldateien auch eine vorkonfigurierte Struktur für die Managementsicht, die mittels OPC-Gruppen erstellt wird.

Abschnitte der OPC-Konfigurationsdatei (CSV) für SCAME S81-HS

Abschnitt	Beschreibung
[SERVERS]	SCAME OPC-Serverdaten. Es ist ein Server pro CSV-Datei zulässig.
[GROUPS]	Gruppiert die SCAME OPC-Tags in Komponenten.
[ITEMS]	Enthält Tag-Daten (SCAME OPC-Punkt, der vom OPC-Server gelesen wird).

Serverdaten für SCAME S81-HS

Der Abschnitt [SERVERS] ist wie folgt zusammengesetzt:

Daten	Beschreibung
[Name]	OPC Server-Name im System Browser.
[Description]	OPC Server-Beschreibung im System Browser.
[ProgId]	Programm-ID des OPC-Servers.
[Alias]	Nicht verwendet.
[FunctionName]	Funktionsname nach Bedarf
[Discipline ID]	Nicht verwendet.
[Subdiscipline ID]	Nicht verwendet.
[Type ID]	Nicht verwendet.
[Subtype ID]	Nicht verwendet.

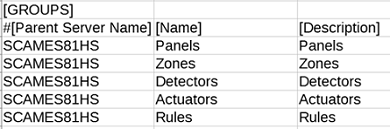

Gruppendaten für SCAME S81-HS

Der Abschnitt [GROUPS] ist wie folgt zusammengesetzt:

Daten	Beschreibung
[ParentServerName]	Name des OPS-Servers, mit dem der Datenpunkt verbunden ist.
[Name]	OPC Gruppennamen im System Browser.
[Description]	OPC Gruppenbeschreibung im System Browser.

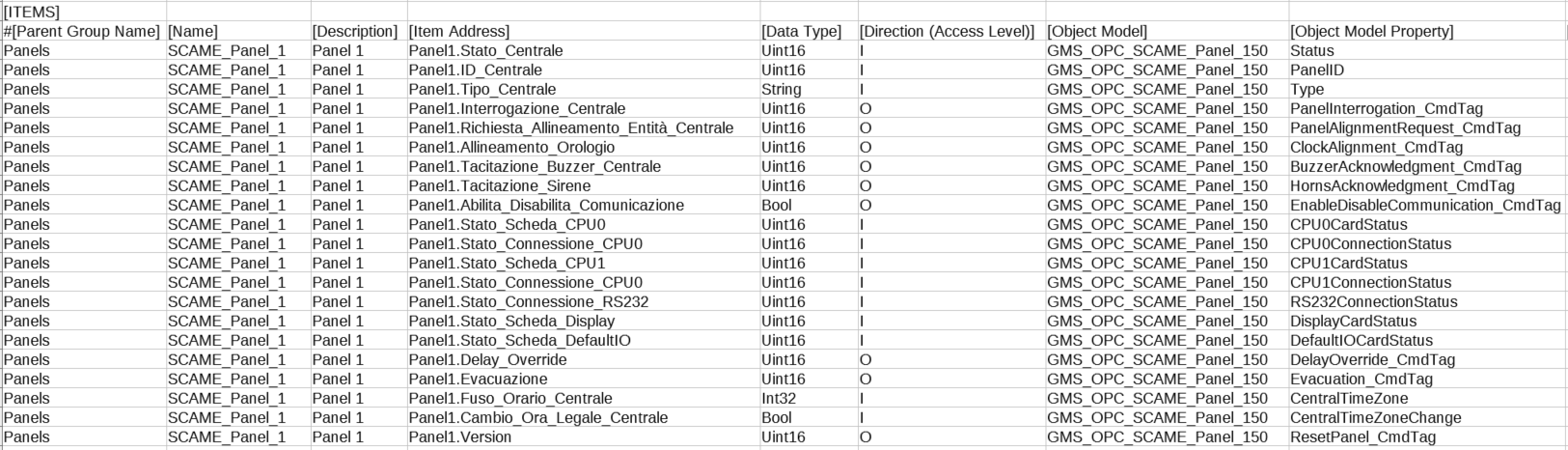

Items-Daten für SCAME S81-HS

Der Abschnitt [ITEMS] ist wie folgt zusammengesetzt:

Data	Beschreibung
[Parent Group Name]	Name der Gruppe, zu der der Punkt gehört.
[Name]	OPC Gruppenitem im System Browser.
[Description]	OPC Gruppenitem im System Browser.
[Item Address]	Name des Tags, der vom OPC-Server dargestellt wird. Dieser Wert muss eindeutig sein und darf nicht länger als 100 Zeichen sein.
[Data Type]	Transformationstyp. Datenformat, das für den OPC-Server erforderlich ist. Ausführliche Informationen über die zulässigen Werte finden Sie in den Importregeln für eine OPC-Bibliothek unter Datentypen von OPC-Items.
[Direction (Access Level)]	Diese Item definiert, ob das OPC-Item ein Eingang, Ausgang oder Eingang/Ausgang ist.
[Object Model]	Name des Objektmodells, das für dieses OPC-Tag verwendet wird. Die Erweiterung SCAME S81-HS bietet folgende Objektmodelle: Panel- GMS_OPC_SCAME_Panel_150 Zone - GMS_OPC_SCAME_Zone_150 Detector - GMS_OPC_SCAME_Detector_150 Actuator - GMS_OPC_SCAME_Actuator_150 Rule - GMS_OPC_SCAME_Rule_150
[Object Model Property]	Name des DPE, das diesem OPC-Tag zugeordnet ist.
[Alias]	Nicht verwendet.
[Function Name]	Name der semantischen Funktion, je nach Bedarf in Abhängigkeit von den spezifischen Objekten. Die Erweiterung SCAME S81-HS bietet folgende Funktionen: Für Zonen-Instanzen: - SCAME_AutomaticZone_150 - SCAME_ManualZone_150 - SCAME_GasZone_150 Für Instanzen des Brandmelders: - SCAME_AutomaticDetector_150 - SCAME_AutomaticDetectorAdv_150 - SCAME_ManualDetector_150 - SCAME_GasDetector_150 - SCAME_GasDetectorAdv_150 Hinweis: Um die analogen Werte anzuzeigen, ordnen Sie den Meldern die entsprechende erweiterte Funktion ("...Adv_150") zu. Wenn Sie andere Funktionen oder keine Funktion zuordnen, sind die analogen Werte nicht sichtbar.
[Discipline ID]	Nicht verwendet.
[Subdiscipline ID]	Nicht verwendet.
[Type ID]	Nicht verwendet.
[Subtype ID]	Nicht verwendet.
[Min]	Nicht verwendet.
[Max]	Nicht verwendet.
[MinRaw]	Nicht verwendet.
[MaxRaw]	Nicht verwendet.
[MinEng]	Nicht verwendet.
[MaxEng]	Nicht verwendet.
[Resolution]	Nicht verwendet.
[Eng Unit]	Nicht verwendet.
[StateText]	Nicht verwendet.
[AlarmClass]	Nicht verwendet.
[AlarmType]	Nicht verwendet.
[AlarmValue]	Nicht verwendet.
[EventText]	Nicht verwendet.
[NormalText]	Nicht verwendet.
[UpperHysteresis]	Nicht verwendet.
[LowerHysteresis]	Nicht verwendet.
[LogicalHierarchy]	Zur Erstellung einer Hierarchie in der Technischen Sicht.
[UserHierarchy]	Zur Erstellung einer Hierarchie in der benutzerdefinierten Sicht.
