Mustergrafik im Erweiterten CAD-Importer

Der erweiterte CAD-Importer kann auf einer Mustergrafik basieren, die die importierten Zeichnungen enthält. Sie können diese Funktion über eine Option im Importassistenten aktivieren und die vordefinierte Mustergrafik auswählen. Eine Standard-Mustergrafik ist in folgendem Pfad des System Browsers gespeichert:

L1-Headquarter > Brand > Gerät > Erweiterter CAD-Importer > Beispielgrafiken

Erstellen Sie eine eigene Mustergrafik entweder ganz von vorn oder ausgehend von der Standard-Mustergrafik (siehe unten), die Sie anschliessend speichern und dann über eine Ihrer benutzerdefinierten Bibliotheken aufrufen.

Die Mustergrafik kann beliebige grafische Elemente zusätzlich zu einem erforderlichen Bild enthalten, das als Platzhalter für die importierten Zeichnungen fungiert. In der Eigenschaft Beschreibung muss das Platzhalterbild den Wert AutomaticPlacementPlaceholder enthalten.

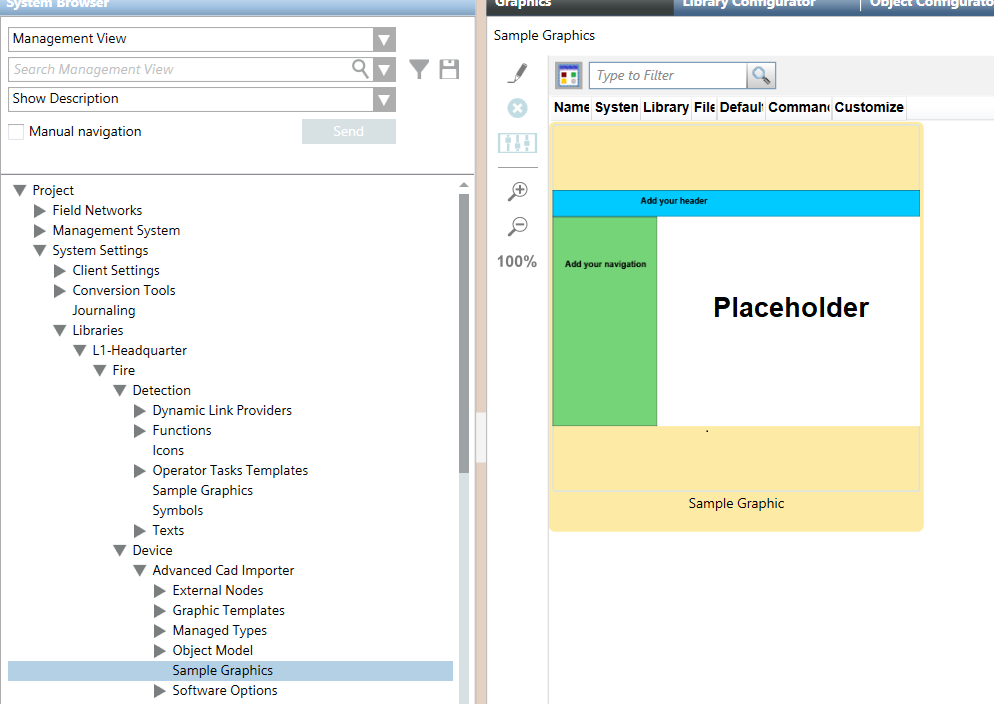

Standard-Mustergrafik

Abmessungen der Mustergrafik

Achten Sie beim Erstellen einer Mustergrafik auf die Abmessungen der zu importierenden CAD-Zeichnungen. Das X/Y-Seitenverhältnis des Platzhalterbildes muss mit dem Seitenverhältnis der CAD-Zeichnungen übereinstimmen. Wenn sich das Seitenverhältnis unterscheidet, resultieren daraus kleinere Bilder.
