Ausführen einer Grafik-Massnahme in der geführten Alarmbearbeitung

  1. Sie haben das Fenster Geführte Alarmbearbeitung geöffnet und der Massnahmenkatalog enthält eine Massnahme Grafik, die Sie durchführen möchten.

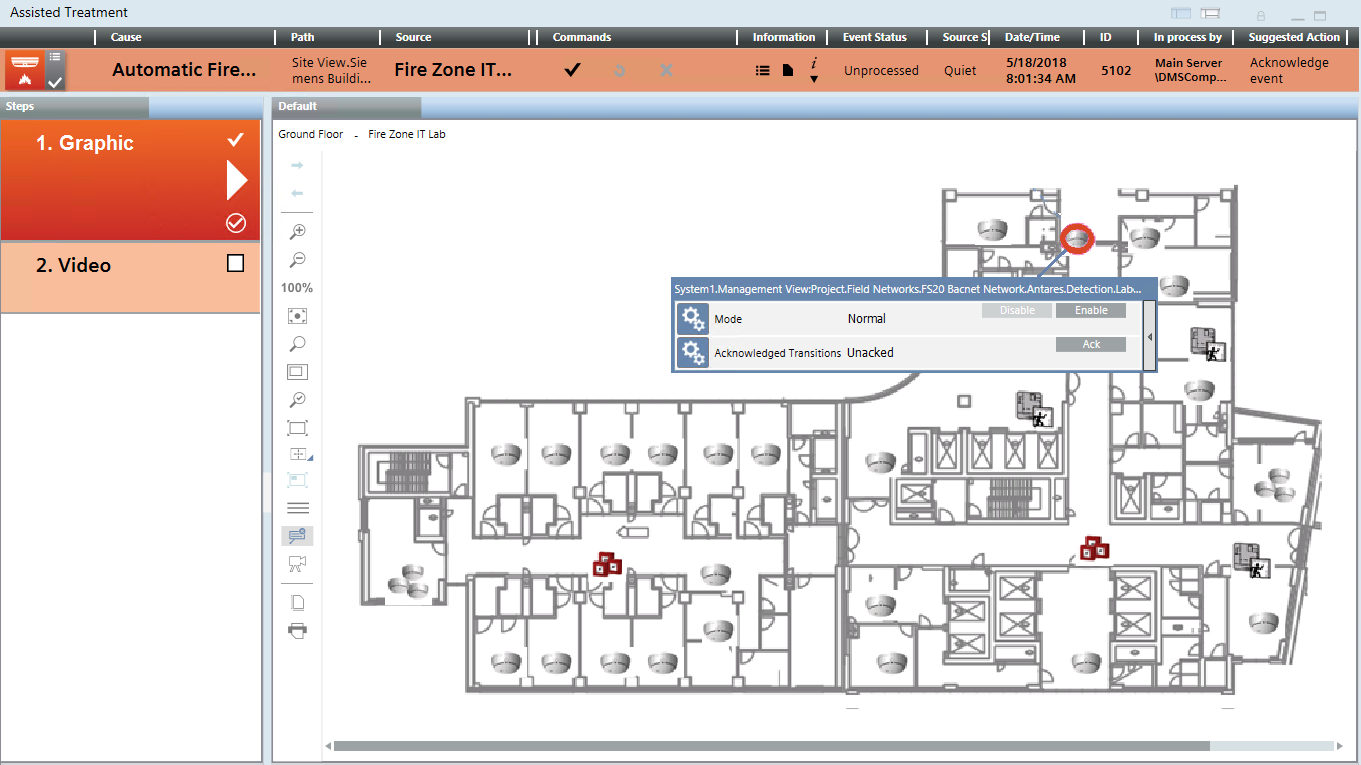

  1. Grafik-Massnahme
  2. Wählen Sie in der Liste Massnahmen den Eintrag [Grafik-Massnahme].
  3. Eine Grafik der Anlage wird im Register Standard angezeigt.
  4. Die Symbole der im Alarmzustand befindlichen Objekte zeigen einen farbigen Kreis und das Status- und Bedienfenster.
  5. Prüfen Sie den Status der Gefahrmanagementobjekte in der Grafik.
    Hinweis: Wenn der Alarmquelle mehrere Grafiken zugeordnet sind, können Sie diese mithilfe der Pfeilschaltflächen in der Symbolleiste der Grafikanwendung anzeigen.
  6. Sie können Steuerbefehle wie folgt ausgeben:
    • Aus der Spalte Befehle der Alarmleiste über der Grafik
    • Aus dem Status- und Bedienfenster
    • Aus dem Register Bedienung oder Erweiterte Bedienung im Kontextbereich (siehe Erweitertes Layout)
