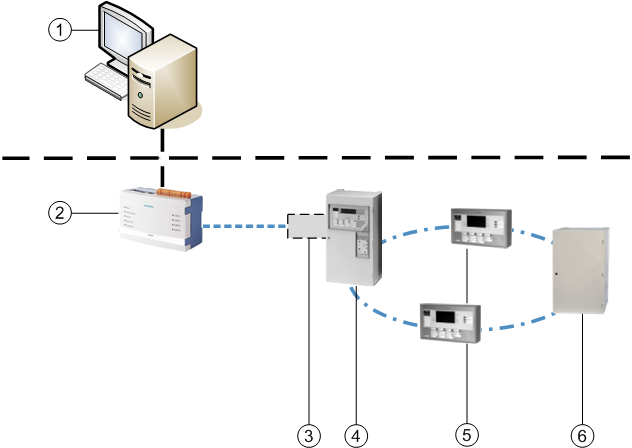

Architektur des CS11-Brandmeldesystems

Das AlgoRex CS1140 (in dieser Dokumentation CS11 genannt) ist ein Brandmeldesystem, das aus folgenden physikalischen Komponenten besteht:

• CC11-Zentralen mit separaten Terminals (CT11)
• CK11-Gateways
• CI11-Zentralen, ein integriertes Modell, dass das CT11-Terminal beinhaltet

Alle diese Einheiten sind über einen lokalen Bus (C-Bus) verbunden) In Desigo CC werden die CI11-Zentralen als CC11-Zentralen abgebildet und es sind keine CT11-Terminals explizit vorhanden (sie werden durch die CC11-Zentralen dargestellt).

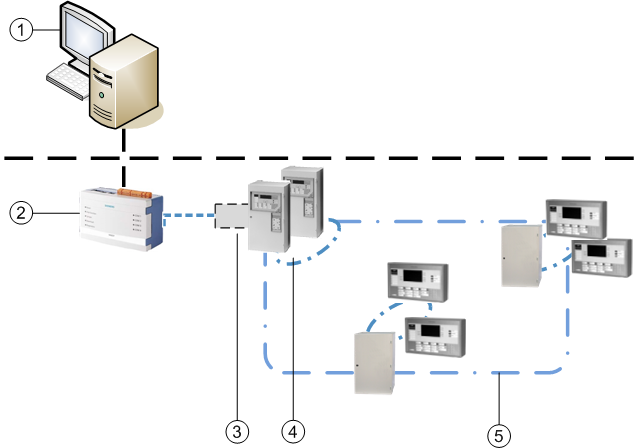

Cerloop-Netzwerk

Mehrere CS11-Brandmeldesysteme können in einem Cerloop-Netzwerk betrieben werden; dies ist eine redundante, schleifenbasierte Architektur, die über eine dedizierte serielle Schnittstelle, die MK7022-Einheit, eine Verbindung zu externen Hosts herstellt.

Integration in Desigo CC

Das Brandmeldesystem wird sowohl als Einzelsystem (per CK11) als auch in einem Cerloop (per MK7022) über den NK823x-Ethernet-Port in Desigo CC integriert.
NK823x fungiert als ein BACnet-Gateway und ermöglicht die Abbildung der verbundenen Brandmeldeeinheiten in einem BACnet-Netzwerk. Brandmeldezentralen und Gateways werden als BACnet-Geräte dargestellt.

Weitere Informationen finden Sie unter BACnet-Netzwerke für NK823x-DMS-Applikationen.
