BACnet-Netzwerke für NK823x-DMS-Applikationen
Die Kommunikation der Brandmelde- und Sicherheitsapplikationen über NK823x basiert auf dem BACnet-Standardprotokoll.
BACnet ist ein Netzwerkprotokoll für die Kommunikation in Gebäudeautomations- und Sicherheitssystemen.
Desigo CC verwendet BACnet zusammen mit IP-Netzwerken (Ethernet). Diese Lösung wird BACnet/IP genannt, wird in dieser Dokumentation der Einfachheit halber jedoch nur BACnet genannt.
BACnet Netzwerk
In IP-Infrastrukturen, in denen UDP-Dienste eingesetzt werden, besteht ein BACnet-Netzwerk (BACnet/IP) aus einem oder mehreren IP-Subnetzwerken. Alle Einheiten im Netzwerk sind BACnet-Geräte und müssen eine eindeutige Geräte-ID haben. Der Desigo CC-Server oder FEP (repräsentiert durch den BACnet-Treiber) sind ebenso BACnet-Geräte.
Adressvergabe im BACnet
Die BACnet-Adressvergabe basiert auf der Instanznummer, der BACnet-Geräte-ID (einem Wert zwischen 0 und 4194303). Die in Desigo CC konfigurierte Instanznummer für BACnet-Geräte muss mit der BACnet-Geräte-ID übereinstimmen, die im Konfigurationstool der Zentralen konfiguriert wurde.
BACnet-Schnittstellen
Wenn eine BACnet-Schnittstelle (zum Beispiel der NK823x Ethernet-Port) dazu verwendet wird, Nicht-BACnet-Geräte zu integrieren, wird der Schnittstelle und dem verbundenen Gerät auf Ebene von Desigo CC eine eindeutige Instanznummer zugewiesen.
BACnet Stack-Protokollservice
Der BACnet Stack-Protokollservice (BACstack) ist der Treiber, der die Netzwerkkommunikation übernimmt. Der BACstack-Dienst nutzt einen physikalischen Port für jeden physikalischen.
BBMD und Foreign-Device
Ein BACnet-Netzwerk mit einem einzigen IP-Subsystemnetz ermöglicht allen BACnet-Geräten, ohne zusätzliche Konfiguration untereinander zu kommunizieren.
Ein BACnet-Netzwerk mit mehreren IP-Subsystemnetzen erfordert von Routern bereitgestellte IP-Routing-Services sowie zusätzliche BACnet-Routing-Services, welche über zwei unterschiedliche Mechanismen bereitgestellt werden können:
- BACnet Broadcast Management Device (BBMD). BBMD-Geräte verarbeiten die BACnet-Broadcast-Meldungen über mehrere IP-Subsystemnetzwerke. Es muss ein BBMD pro IP-Subsystemnetz konfiguriert werden, und die BBMDs müssen über verschiedene Subsystemnetzwerke miteinander kommunizieren können.
- Foreign-Device Ein Foreign-Device verbindet ein einzelnes Gerät aus einem separaten IP-Subsystemnetz mit dem BBMD, um die Kommunikation mit dem gesamten BACnet-Subsystemnetz zu ermöglichen.
BACnet Broadcast Message Routing
Das Managementsystem und NK823x kann als BBMD oder als ein Foreign-Device agieren, um die Kommunikation über mehrere BACnet/IP-Subnetze hinweg zu verwalten.

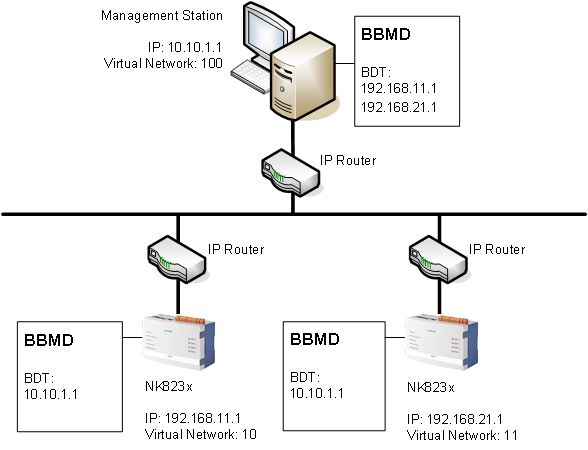

BBMD
Die Broadcast Distribution-Tabelle (BDT) muss die IP-Adressen aller als BBMD agierenden Zentralen enthalten.
HINWEIS
Es darf nur genau ein BBMD für jedes Subnetz geben. Zwei BBMDs im selben Subsystemnetzwerk zu haben, kann Kommunikationsprobleme verursachen.
Managementsystem als BBMD: BACnet/IP-Port-Eigenschaften | ||
Register | Parameter | Wert |
Port | Port-ID | 1 |
Netzwerknummer | 100 | |
UDP-Port | 47808 | |
BBMD | Broadcast Distribution-Tabelle | 192.168.11.1 (UDP-Port: 47808) |
Foreign-Device | — | — |

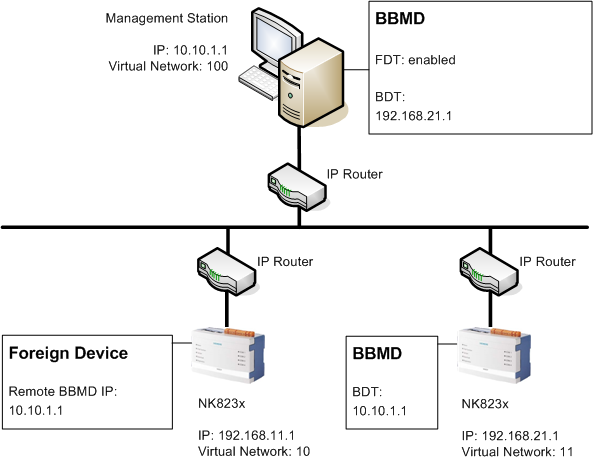

Foreign-Device
Sie müssen das Foreign-Device mit der IP-Adresse der Zentrale registrieren, die als BBMD agiert. Die als Zentrale agierende BBMD muss für die Verwaltung der Foreign-Device-Tabelle (FDT) aktiviert sein.
NK823x als Foreign-Device: BACnet/IP-Port-Eigenschaften | ||
Register | Parameter | Wert |
Port | Port-ID | 1 |
Netzwerknummer | 10 | |
UDP-Port | 47808 | |
BBMD | — | — |
Foreign-Device > Remote-BBMD | IP-Adresse | 10.10.1.1 |
UDP-Port | 47808 | |
