SICLIMAT X

Einführung zu SICLIMAT X

Kompatibilität

Unterstützte SICLIMAT X-Funktionsblöcke

Das klassische S7-Datenmodell stellt im Grunde die Datenstrukturen der verschiedenen primitiven Datentypen dar (Real, Integer, Boole usw.), die in SICLIMAT X zu zusammengefassten Funktionsblöcken aggregiert sind. Diese Funktionsblöcke sind für Gebäudeautomations- und Raumapplikationen optimiert. Eine Messgruppe ist beispielsweise aus Elementen zusammengesetzt, die den aktuellen Wert, Warn- und Alarmgrenzen, Ausser-Betrieb-Zustand usw. angeben.

Unterstützte Funktionsblöcke

• Anlagensteuerungsbefehle; 1-stufig, 3-stufig; 15-stufig
• RX Raumapplikationen; CLC, FNC, VAV, RAD
• Messwerte
• Befehlswerte: Befehle; 1-stufig, 3-stufig; 15-stufig
• Stellbefehle
• Meldungen
• Regler; Master-Heizung, Kaskaden-, Totzonen-
• Optimierer; Heizzeit-, Klimaanlagen-
• Zählwerte
• Sollwerte

Nicht unterstützte Funktionsblöcke

(Aufgrund fehlender Reskalierungsfunktion noch nicht unterstützt.)

• Sollwert ZAEH

Unterstützte SICLIMAT X-Grafiksymbole

Die von Headquarter bereitgestellte SICLIMAT X-Grafiksymbol-Bibliothek (zuvor Typicals genannt) wird vollständig unterstützt. Das System stellt 2D-Bibliotheken für Folgendes bereit:

• Luftbehandlung
• Kühlen
• Elektro
• Heizen
• Gerät
• HLK allgemein
• Raum
• Service
• Wasser

Zusätzlich sind einige neue Grafikvorlagen für Folgendes integriert:

• Heizkurve
• Kennlinien
• Regler
• Sommer-/Winter Kompensation
• Raumapplikationen

Lizenzen

Zusätzlich zum einfachen Satz Lizenzfunktionen und allen weiteren erforderlichen Lizenzfunktionen (wie Clients und Optionen) müssen ausreichende S7-Geräteverbindungs- und Datenpunktlizenzen aktiviert werden, um das System auszuführen.

S7-Geräteverbindungslizenzen

Jedes angeschlossene Simatic S7 benötigt eine S7-Geräteverbindungslizenz (sbt_gms_add_S7_connections). Bei der Installation der Simatic S7-Erweiterung werden acht S7-Geräteverbindungslizenzen für die Nutzung im gesamten System freigegeben. Um mehr als acht S7-Geräte an die Managementplattform anzuschliessen, sind zusätzliche Lizenzpakete (56 S7-Geräteverbindungen) je Server oder FEP erforderlich.

Datenpunktlizenzen

Migrierte SICLIMAT-Datenpunkte benötigen Gebäudeautomationsdatenpunkte (sbt_gms_add_ba_dp). Physikalische I/O-Datenpunkte zählen jeweils einen Lizenzpunkt, während Raumapplikationen drei Punkte zählen.

Arbeitsbereich SICLIMAT X

Der Arbeitsbereich enthält Informationen über die Benutzeroberflächenelemente zum Erstellen von Treibern, Netzwerken, Geräteverbindungen usw.

Arbeitsbereich für S7 Treiber

Die Details des S7 Treibers werden im Register Konfigurator angezeigt.

S7-Symbolleiste
Icon	Bezeichnung	Beschreibung
	Objekt löschen	Löscht den gewählten S7-Treiber. Sie dürfen den Treiber nicht löschen, wenn dieser ein Netzwerk überwacht.

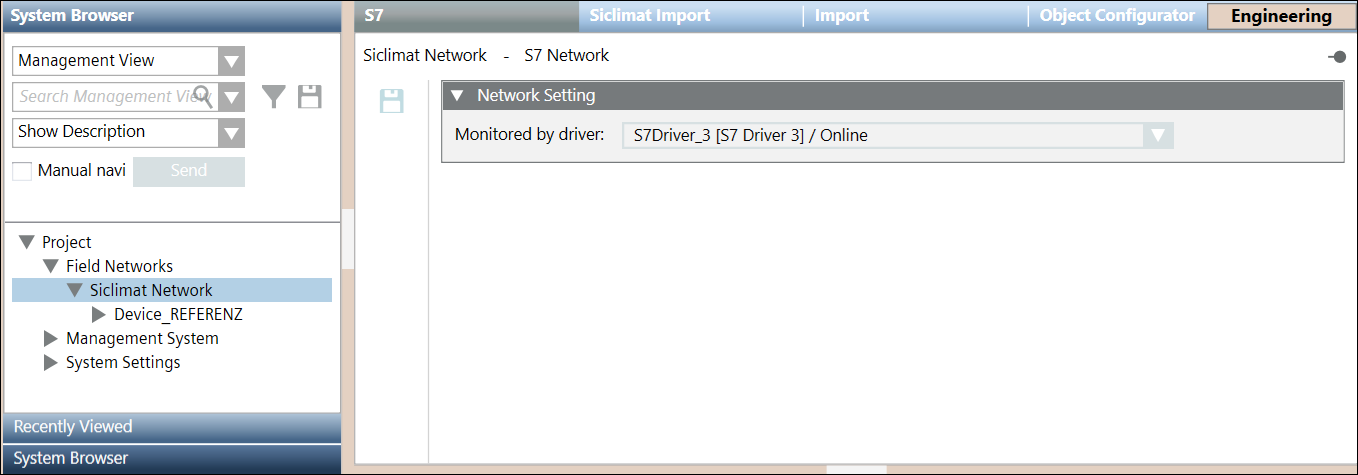

Arbeitsbereich für S7 Netzwerk

Mit dem Arbeitsbereich S7-Netzwerk können Sie die Netzwerkeinstellungen konfigurieren, z.B. den S7-Treiber mit dem Netzwerk verknüpfen, die Zuordnung speichern und das Netzwerk löschen. Die mit dem ausgewählten Netzwerk verbundenen Eigenschaften werden in den Registern Bedienung oder Erweiterte Bedienung angezeigt. Sie können auch den Wert des Abfrageintervalls ändern. Dieser Wert ist standardmässig auf 0 ms gesetzt. Um das Netzwerk zu löschen, klicken Sie das Symbol Löschen, das in der Symbolleiste des Registers Konfigurator angezeigt wird.

Sie können den Treiber mit dem Netzwerk verknüpfen, indem Sie diesen in der Dropdown-Liste Gewählter Treiber auswählen.

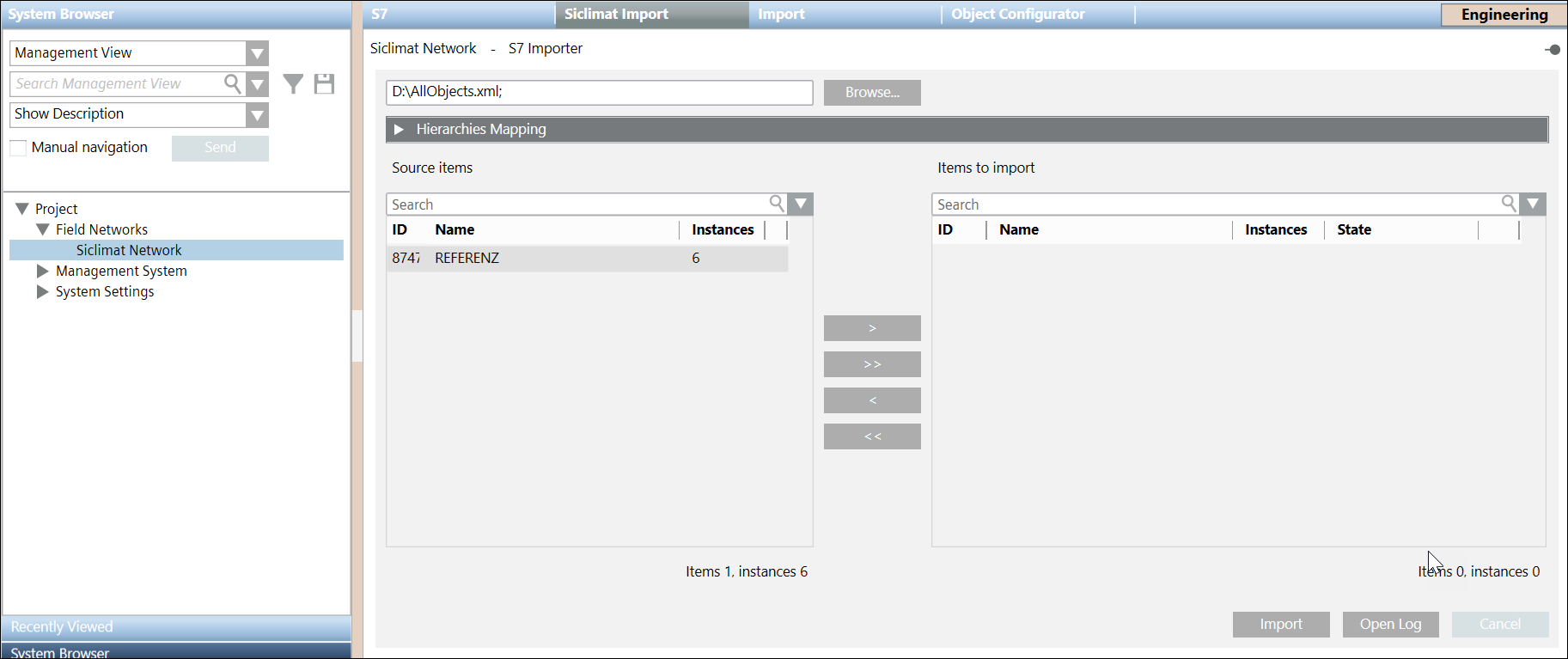

Arbeitsbereich Siclimat X Importer

Im Siclimat X können Sie den Import von Felddaten (Konfigurationsobjekten) verwalten, die in der XML-Datei beschrieben sind. Sie können die in den Konfigurationsdateien (XML-Datei) beschriebenen Felddaten (Konfigurationsobjekte) aus dem Arbeitsbereich des Siclimat X-Geräteimporters importieren.

Importfelder
Element	Beschreibung
Durchsuchen	Zeigt das Dialogfeld Öffnen an, wo eine Datei für den Import ausgewählt wird. Der Pfad der betreffenden Datei wird im Feld angezeigt.
Quelle	Zeigt eine Vorschau aller in der gewählten XML-Datei verfügbaren Objekte an. Diese Objekte sind durch folgende Daten identifiziert: ID Bezeichnung Instanzen
Importierte Objekte	Zeigt eine Vorschau aller für den Import gewählten Objekte an. Diese Objekte sind durch folgende Daten identifiziert: ID Bezeichnung Instanzen Zustand - (Zeigt den Importstatus an. Die angezeigten Werte sind beispielsweise in Bearbeitung, importiert oder fehlgeschlagen.) Hinweis: Standardmässig ist dieser Bereich leer. Sie können die Objekte von Quellobjekte in Importierte Objekte oder umgekehrt verschieben, indem Sie ein einzelnes Objekt doppelklicken oder die Pfeiltasten verwenden. Diese Tasten bieten auch Tooltips, mit denen Sie die gewünschte Aktion ausführen können.
Suche	Ermöglicht Ihnen, einen Suchfilter auf den Inhalt der Listen Quellobjekte oder Importierte Objekte anzuwenden.
Nicht selektierte Objekte löschen	Geben Sie an, ob während des Imports alle Objekte, die zwar in den Ansichten verfügbar, aber nicht in der Importdatei enthalten sind, gelöscht werden sollen. Wenn gesetzt, werden alle für die Objekte relevanten Elemente ebenfalls gelöscht (inkl. Textgruppen).
Import	Startet den Importvorgang. Hinweis: Diese Schaltfläche ist nur verfügbar, wenn die Liste Importierte Objekte nicht leer ist.
Cancel	Bricht den Importvorgang ab. Hinweis: Diese Schaltfläche ist nur während des Importvorgangs verfügbar.
Analyse-Log	Zeigt das Dialogfeld Prä-Import-Logdatei mit den Fehlern an, die während der Vorverarbeitungsphase der CSV-Datei aufgetreten sind. Hinweis: Diese Schaltfläche ist erst nach abgeschlossener Verarbeitung der XML-Datei verfügbar.
Import-Log	Zeigt das Dialogfeld Dateilog importieren mit den Details des Importvorgangs an. Hinweis: Diese Schaltfläche ist nur verfügbar, wenn der Import abgeschlossen wurde.

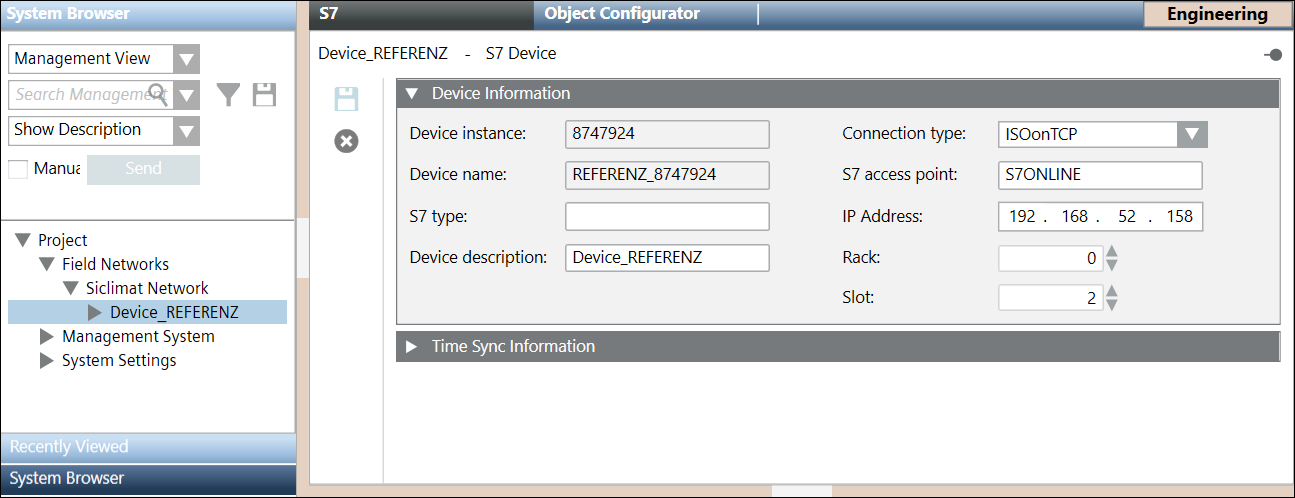

Expander Geräteinfo

Dieser Expander zeigt die Einstellungen für die S7-Gerätedaten. Sie können die Geräteinstanz (numerische ID des S7-Geräts) und den Gerätenamen anzeigen und die anderen Parameter bearbeiten.

Element	Beschreibung
Geräteinstanz	Instanz des S7-Geräts.
Gerätename	Name des importierten S7-Geräts.
S7-Typ	Typ des S7-CPU.
Gerätebeschreibung	Beschreibung des S7-Geräts
Verbindungstyp	Verbindungstyp des S7-Geräts. Hinweis: Der Typ Benannte Verbindung (NC) wird in SICLIMAT X nicht verwendet.
S7-Zugriffspunkt	Name des Zugriffspunkts für das S7-Gerät. Der Wert muss immer S7ONLINE lauten.
IP-Adresse	IP-Adresse der SPS, über die eine Verbindung zur SPS hergestellt wird.
Rack	Nummer des Racks, in dem sich die S7-CPU befindet.
Slot	Nummer des Steckplatzes, in dem sich die relevante S7-CPU befindet. Hinweis: Die Standard-Slotnummer ist 2. Diese muss in S7-400 geändert werden.

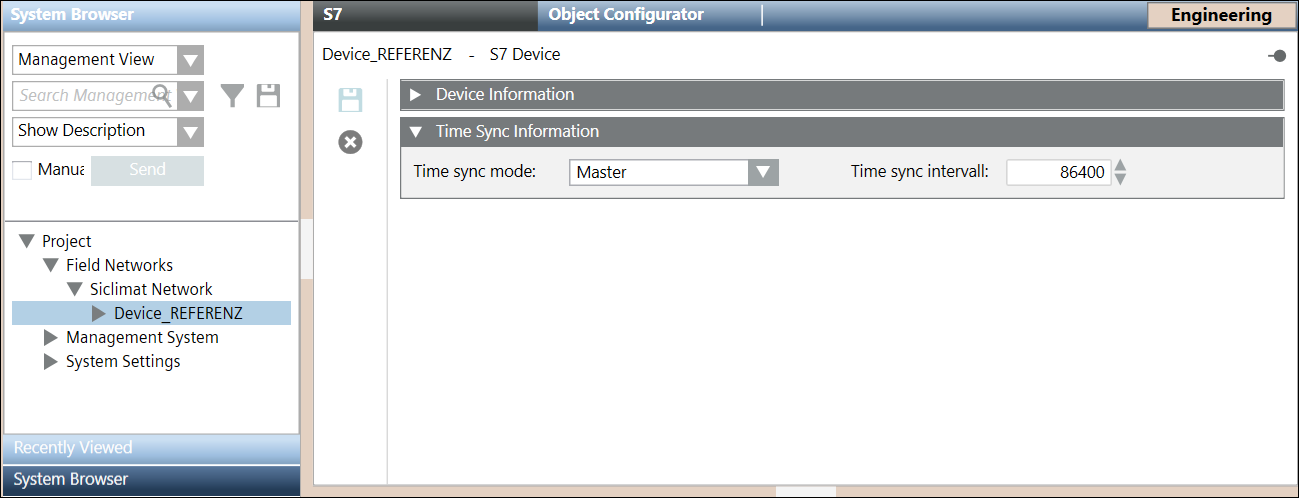

Expander Zeitsynchronisationsinfo

Öffnen Sie den Expander Zeitsynchronisationsinfo, und geben Sie folgende Parameter an:

Element	Beschreibung
Zeitsynchronisationsmodus	Der Zeitsynchronisationsmodus bestimmt, ob und wie auf die aktuelle Uhrzeit an der SPS zugegriffen wird und/oder ob diese geändert wird. Folgende Werte sind möglich: - Ignorieren: Die Uhrzeit an der SPS wird weder gelesen noch überschrieben. - Master: Die Zeit auf der SPS wird in die aktuelle Zeit-/Datumsangabe zum Server der Managementplattform geändert. - Slave: Die aktuelle Uhrzeit wird an der SPS in dem konfigurierten Intervall (Time Sync Interval) abgelesen.
Zeitsynchr.-Intervall	Bestimmt, wie oft die aktuelle Uhrzeit an der SPS gelesen bzw. dort überschrieben wird.

SICLIMAT X-Migrationsprozess

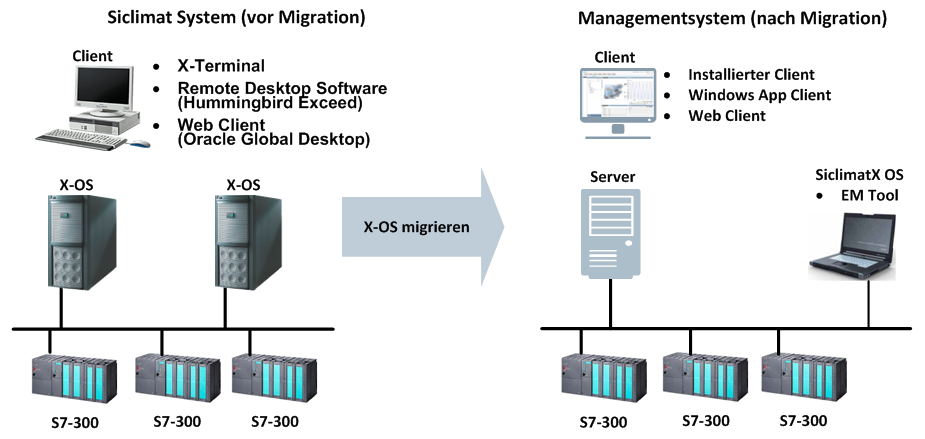

Der Migrationsprozess ermöglicht einen Schritt-für-Schritt-Transfer der SICLIMAT X-OS-Umgebung in das System.

Sie können die Anzahl der gleichzeitig zu migrierenden Simatic-S7-Geräte eines oder mehrerer X-OS-Systeme frei wählen. Während des Migrationsprozesses können entsprechende Tools zum Beispiel den Transfer von Datenpunktinformationen und -strukturen sowie von Zeitplänen, Grafiken und Scripts unterstützen.

Die maximale Grösse des zu migrierenden Systems hängt von der Anzahl zu migrierender Datenpunkte, der installierten Automationsebenen-Basis, der Systemtopologie und der genutzten Hardware ab.

Nur Systeme mit Simatic S7 können direkt migriert werden. Simatic S5 SPS müssen zu einer Simatic S7 migriert werden. Es ist sinnvoller, SICLIMAT X-OS in einem Zug zum Systemserver zu migrieren, da dies zusätzliche Wartungsaufwendungen minimiert. Wenn dies nicht möglich ist, können FEPs auch das X-OS ersetzen.

Die Grösse des Komponentensystems kann ausgehend von der Gesamtzahl konfigurierter Datenpunkte und Prozessgeräte in den SICLIMAT X-OS-Managementstationen berechnet werden. Die notwendigen Informationen sind in den System-Info-Dateien (SIX-Info) zu finden. Folgende Werte sind für die Berechnung der Summe wichtig:

• Anzahl konfigurierter S7-Prozessgeräte
• Anzahl konfigurierter Datenpunkte für:
• Meldungen
• Messwerte
• Zählwerte
• Schaltbefehle
• Stellbefehle
• Anlagen

Systemtopologien

Einzelner Server

Typische Anwendungsfälle

• Normalerweise 1-2 SICLIMAT X-OS-Systeme
• Bis zu 64 S7-Geräteverbindungen
• Optimierung des Hardware-Materials
• Optimierung des Wartungsaufwands

Einzelner Server und mehrere FEPs

Typische Anwendungsfälle

• Mehrere SICLIMAT X-OS-Systeme
• Mehr als 64 S7-Geräteverbindungen
• Feste IT-Infrastruktur

Software-Optionen

In der folgenden Tabelle sind die lizenzierten Funktionen des älteren SICLIMAT X-OS-Systems beschrieben und die entsprechenden Managementsystem-Lizenzen aufgeführt.

Migrationstools

SICLIMAT Konvertierungstool für Konfigurationsdaten

Das Migrations-Servicepack SP501 bietet ein Tool zur Konvertierung von älteren Siclimat-Konfigurationen von Referenzen auf Datenpunkte, Hierarchien, Alarme, Scripts und grafische Symbole (Typicals) in die neue Managementplattform. Angepasste SICLIMAT-Alarmklassen können auf die Alarmkategorien der neuen Managementstation abgebildet werden.

SICLIMAT Konvertierungstool für Zeitpläne

Das Migrations-Servicepack SP501 bietet ein Tool zur Konvertierung von Siclimat-Zeitplänen aus dem älteren System (wie tägliche, wochentägliche, wöchentliche, Ausnahme- und einmalige Zeitpläne) in die Zeitpläne- und Kalenderapplikation des neuen Managementsystems.

SICLIMAT Zeitplanapplikation

Das System bietet eine spezifische Applikation für die Unterstützung von SICLIMAT X-Zeitplanobjekten (wie SICLIMAT AS und SICLIMAT OS). Die neue Managementstation kann auch Zeitplanprogrammdaten in Simatic S7 laden und verarbeiten.

Konfigurationstool

SICLIMAT X-OS ist das Konfigurationstool, mit dem SICLIMAT-Programmänderungen ausgeführt werden. Hierfür müssen weitere SPS-Anbindungs- und Laufzeitlizenzen erworben werden.

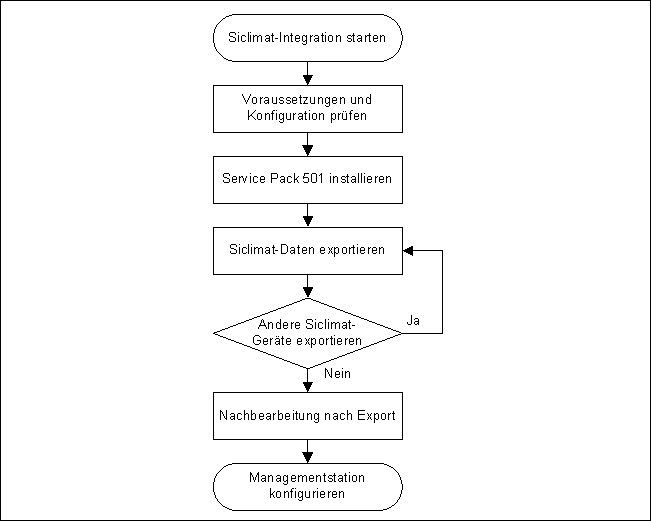

SICLIMAT X Integrations-Workflow

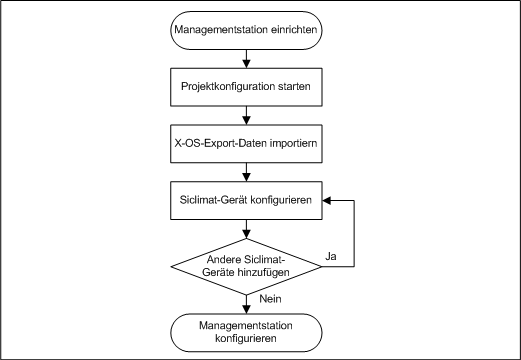

Der Integrations-Workflow für SICLIMAT X umfasst folgende Schritte:

Erste Schritte

Erweiterter Workflow

SICLIMAT X –Migration in das System

Nur SICLIMAT X OS 4.1 oder höher, verbunden mit einer S7 SPS, kann migriert werden.

Die Migration muss offline ausgeführt werden, da sonst möglicherweise Daten beschädigt werden.

Die Konvertierung von projektspezifischen Grafiksymbolen (Typicals) muss vom Techniker ausgeführt werden.

Wie werden SICLIMAT X-Grafiken in Desigo CC-Grafiken konvertiert?

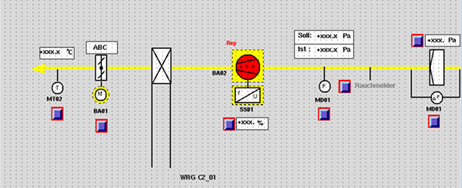

Dies ist eine SICLIMAT X-Grafik vor der Migration nach Desigo CC:

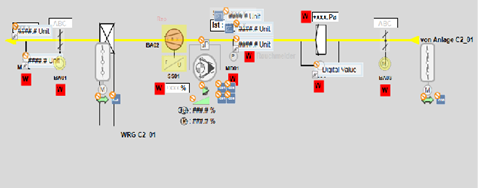

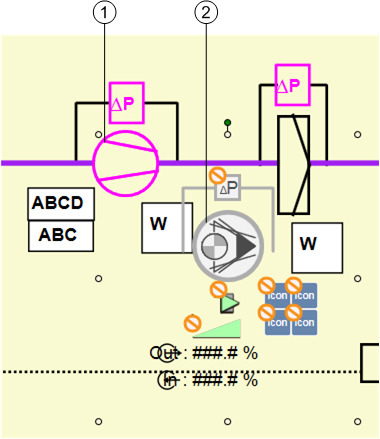

Dies ist dieselbe Grafik nach der Migration nach Desigo CC:

SICLIMAT X-Grafiken sind in mehrere Layer aufgeteilt, die alle statischen Elemente wie Linien, Texte und Rechtecke enthalten. Sie können wählen, ob ein Element zum Vorder- oder Hintergrund gehört.

SICLIMAT X-Datenpunkte werden zu positionierten Symbolen mit dynamischer Information (technische oder Benutzerbezeichnung).

SICLIMAT X-Schaltflächen des Typs Widget werden in der Grafik in Text umgewandelt. Sie müssen den Widget-Befehl mit den Konzepten und Funktionen von Desigo CC nachträglich konfigurieren.

SICLIMAT X-Schaltflächen des Typs Steuerung werden in positionierte Verknüpfungsschaltflächen der Grafik konvertiert.

SICLIMAT X-APIC-Attribute werden im Kontextbereich angezeigt.

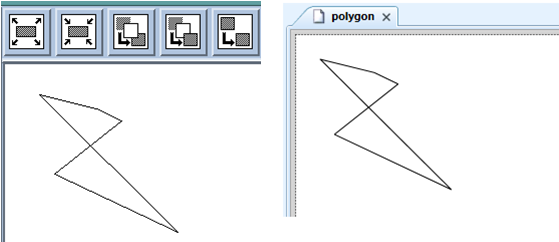

Einfache SICLIMAT X-Formen (Linie, Linien, Kreis, Ellipse, Bogen, Rechteck, B-Spline, Spoly, Polygon) werden durch Desigo CC-Formen ersetzt. Die Abbildung links zeigt beispielsweise ein Polygon in SICLIMAT X und die Abbildung rechts das migrierte Polygon in Desigo CC:

Desigo CC zeigt Symbole als Gruppen von einfachen Formen. Ein migriertes Ventilatorsymbol sieht beispielsweise wie zwei Linien und ein Kreis ohne grafische Animation aus. Desigo CC prüft, ob Elemente eine dynamische Referenz enthalten. Wenn nahe liegende Elemente dasselbe Symbol darstellen, wird nur ein Symbol auf der Startposition des Elements platziert. Die beiden Linien und der Kreis beispielsweise, die in SICLIMAT X einen Ventilator darstellen (1), werden in Desigo CC durch ein Ventilatorsymbol ersetzt (2):

Standardgrafiken

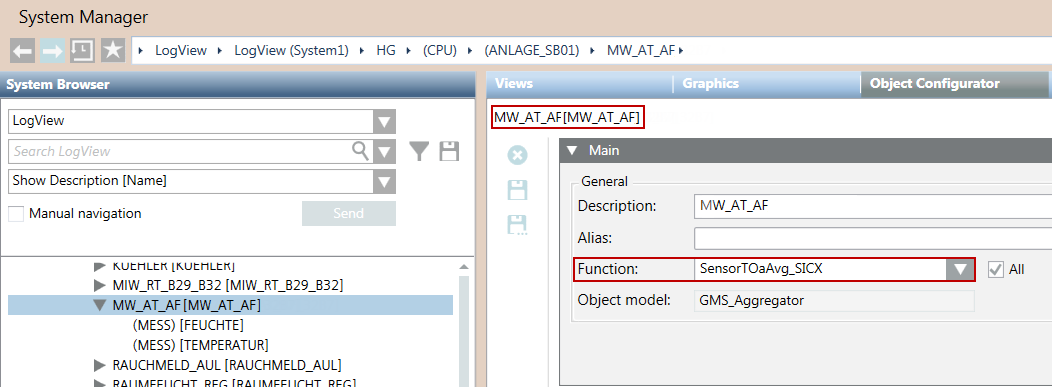

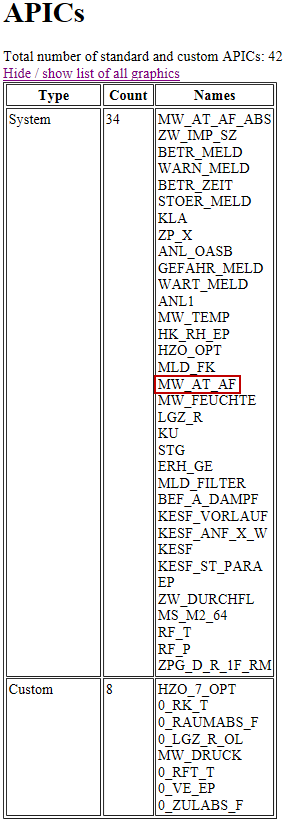

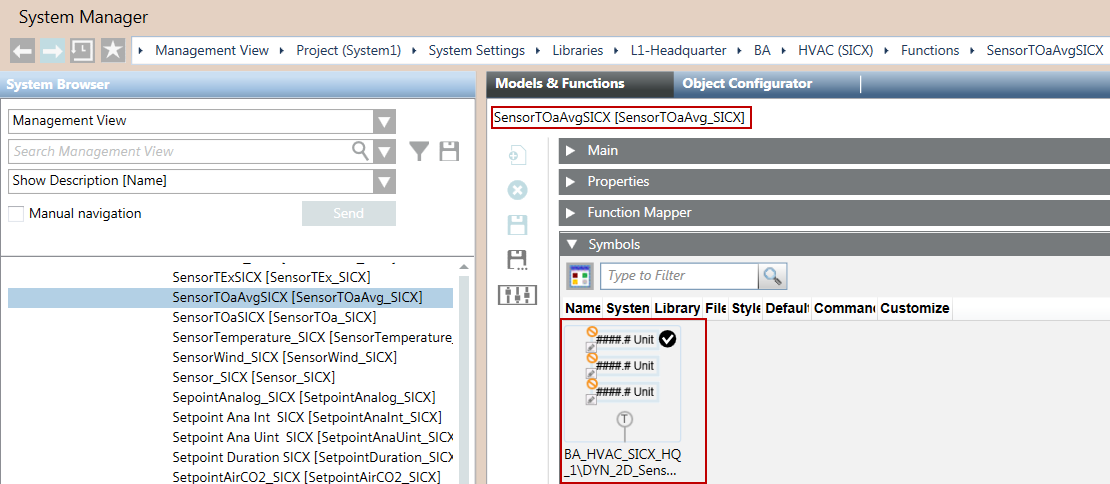

Standardgrafiken von SICLIMAT X werden automatisch auf Desigo CC-Grafiken abgebildet. MW_AT_AF ist zum Beispiel eine Standardgrafik.

Die Standardgrafik MW_AT_AF wird auf eine Desigo CC-Funktion abgebildet.

Die Funktion wird auf ein Desigo CC-Symbol abgebildet.

Benutzerdefinierte Grafiken

Benutzerdefinierte Grafiken von SICLIMAT X werden nicht automatisch auf Desigo CC-Grafiken abgebildet. Sie müssen die benutzerdefinierten Grafiken auf Desigo CC-Grafiken abbilden, bevor Sie die SICLIMAT X-Grafiken nach Desigo CC migrieren.

SICLIMAT X-Migrationsworkflow

Voraussetzungen

• Desigo CC ist auf einem neuen Computer installiert.
• SICLIMAT X OS 4.1 ist mit allen relevanten Servicepacks installiert.

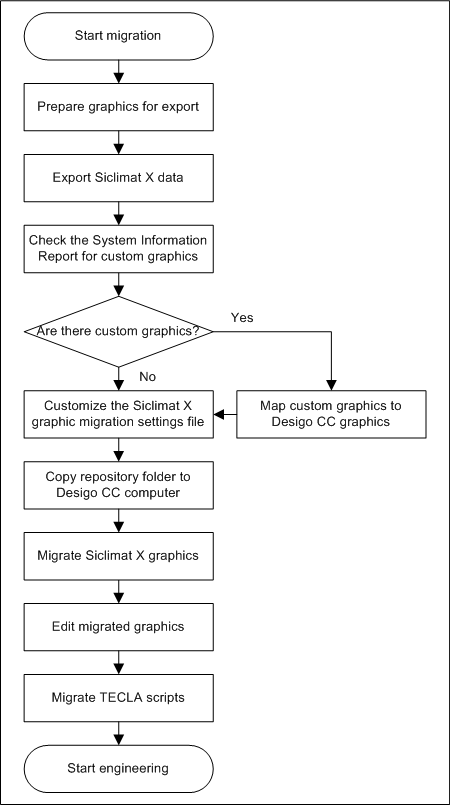

Migrationsworkflow

SICLIMAT X-Bibliothek

Die SICLIMAT X-Bibliothek wird mit der Erweiterung installiert und ist unter folgendem Pfad:
Systemeinstellungen > Bibliotheken > L1-Headquarter > GA > Gerät > SICLIMAT X > Importregeln.

Sie enthält den Standardsatz Datentypdefinitionen inklusive Objektmodellen, Importregeln und Textgruppen, die von der aktuellen Version der Managementplattform unterstützt werden.

Objektmodelle

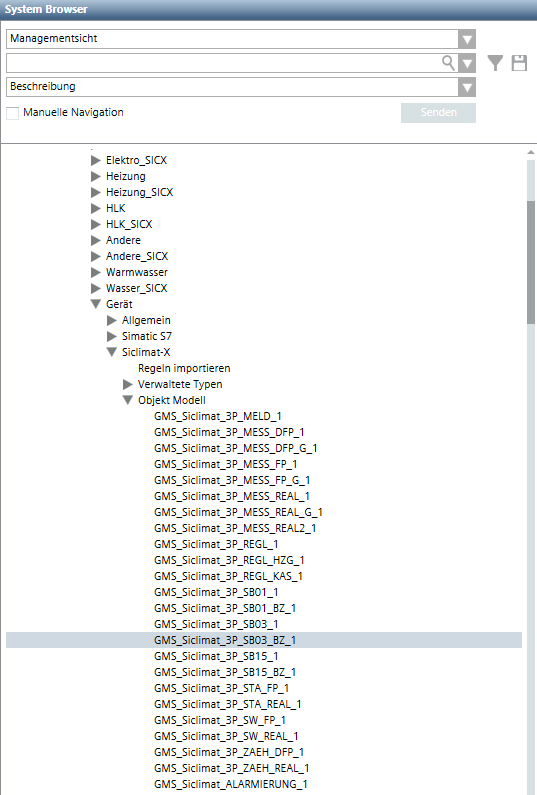

Die SICLIMAT X-Objektmodelle werden in den Ordner Objektmodelle der Bibliothek SICLIMAT X importiert.

Zu den SICLIMAT X-Objektmodellen gehören die SICLIMAT X-Datenpunkttypen (DPT), die in der zu importierenden XML-Konfigurationsdatei von SICLIMAT X verwendet werden können.

Das SICLIMAT X-Datenmodell für die derzeitige Version umfasst alle benötigten Datentypen (Netzwerk, Treiber und Geräteinstanzen) sowie alle grundlegenden Datenpunkttypen (SICLIMAT X-Elemente).

NOTE1: Die Schatteneigenschaften der SICLIMAT X-Objektmodelle werden anstelle der ursprünglichen Eigenschaften im Bereich Erweiterte Bedienung angezeigt. Wenn in Grafiken auf die ursprünglichen Eigenschaften verwiesen wird, müssen Sie die ursprünglichen Eigenschaften manuell durch die Schatteneigenschaften ersetzen.

NOTE2: Die Eigenschaft Iststufe entspricht dem Typ GmsBitString, der in der Trendansicht nicht richtig dargestellt werden kann. Die Schatteneigenschaft IststufeEnum wurde eingeführt, welche automatisch mit dem entsprechenden Wert aktualisiert wird, wenn sich der Wert in Iststufe ändert.

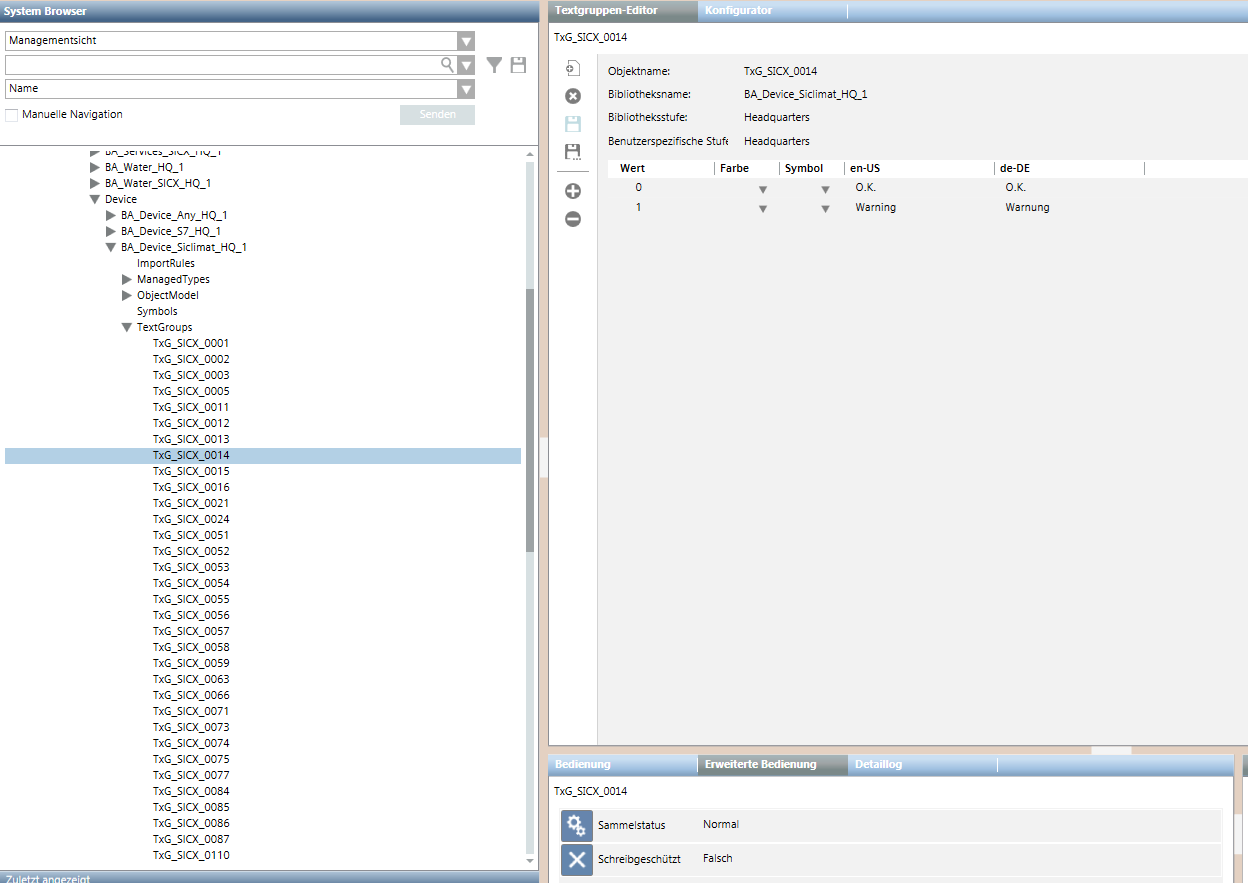

Textgruppen

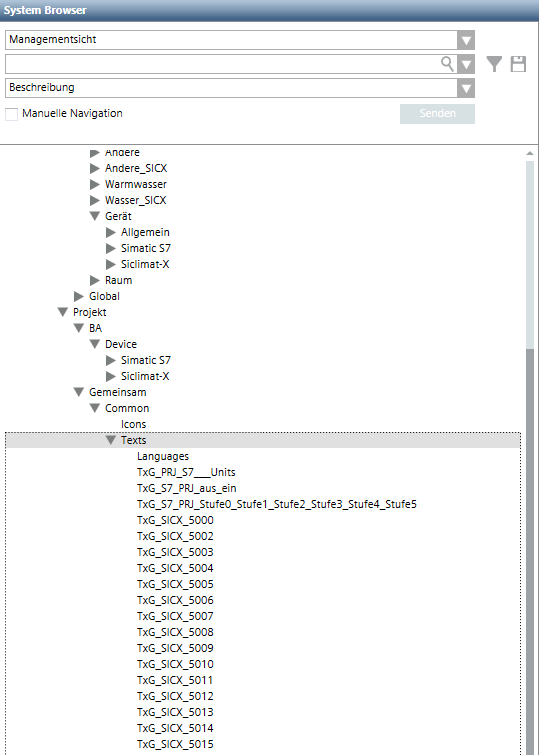

Die SICLIMAT X-Textgruppen sind Teil der SICLIMAT X-Bibliothek, wobei: Insbesondere:

• Textgruppen mit Nummern von TxG_SICX_0001 bis TxG_SICX_4999 zur Headquarter-SICLIMAT X-Bibliothek gehören.

• Wenn die zu importierende Konfigurationsdatei Textgruppen enthält, die nicht in der Headquarter-SICLIMAT X-Bibliothek vorhanden sind, sind diese nach dem Import unter Systemeinstellungen > Bibliotheken > L4-Projekt > Gemeinsam > Gemeinsam > Texte verfügbar.

Importregeln

Importregeln sind ein Bibliothekselement, mit dem Regeln für den Import von Objekten in das System gesammelt werden. Sie können diese Regeln für den Import von Objektdefinitionen einer gegebenen SICLIMAT X-Familie und den zugehörigen Systemtypfunktionen konfigurieren. Sie haben folgende Möglichkeiten:

• Die Objekte und Eigenschaften für die Importregeln angeben
• Instanzattribute abbilden
• Die Alarmkonfiguration festlegen

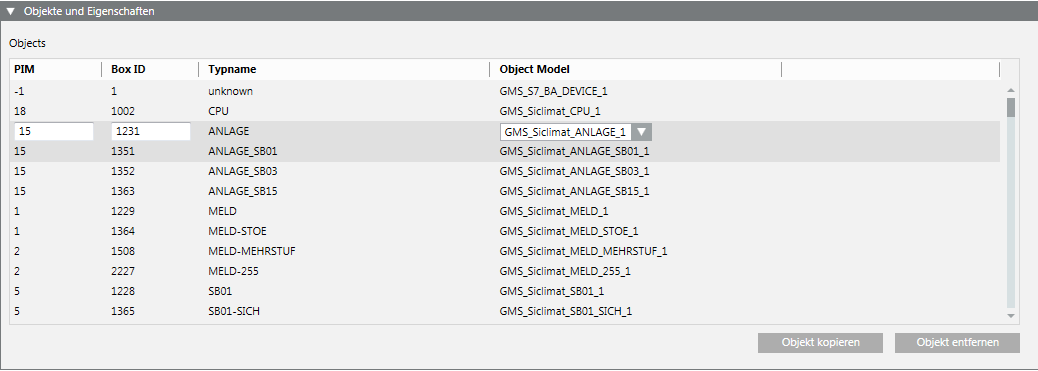

Objekte und Eigenschaften

Sobald eine CSV-Datei extrahiert wurde, können Sie im Expander Objekte und Eigenschaften die Importregeln für Objekte und Eigenschaften angeben.

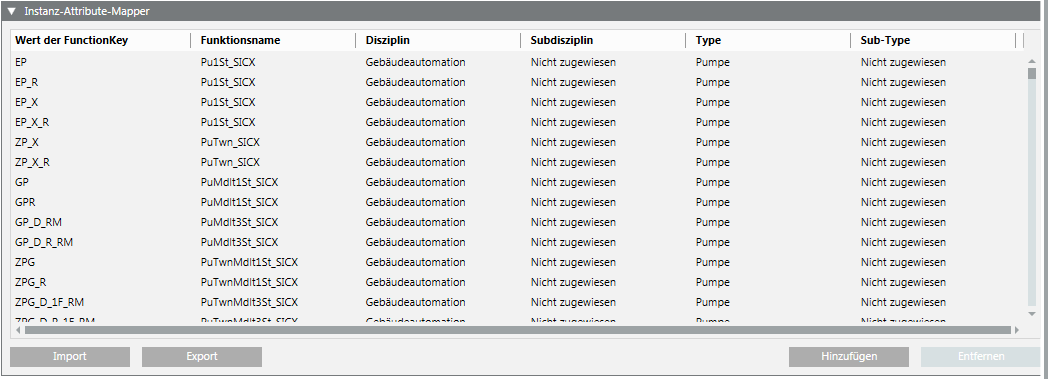

Instanz-Attribut-Abbildung

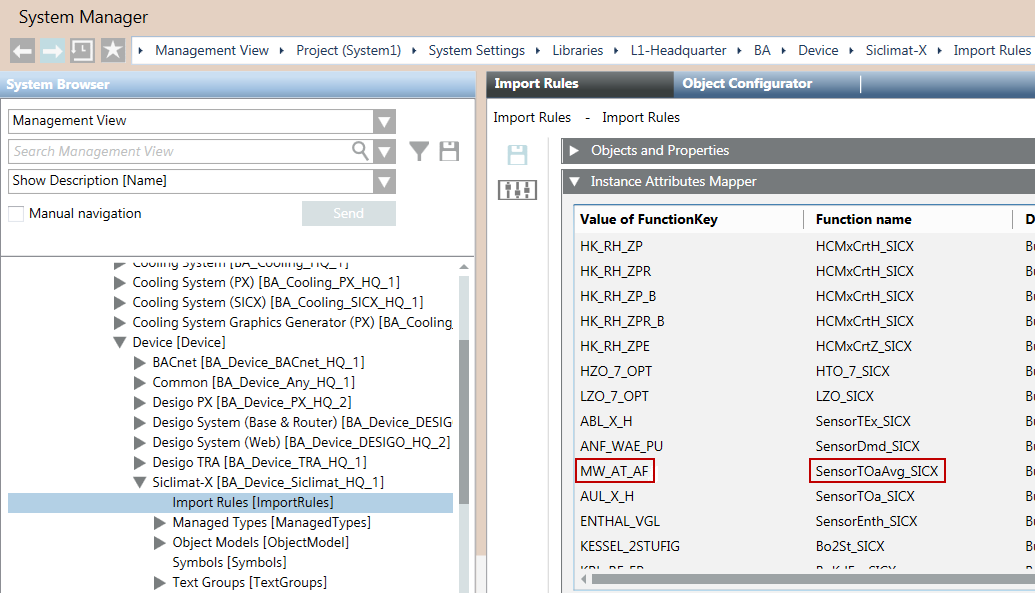

Sobald eine CSV-Datei extrahiert wurde, können Sie im Expander Instanz-Attribut-Abbildung die Instanzattribute abbilden.

Instanzattribute

Die Tabelle Instanzattribute enthält die Konfigurationsdaten für die Instanz-Attribut-Abbildung, die aus einer CSV-Datei importiert wurden.

Für jedes Instanzattribut können folgende Informationen angegeben werden:

• Wert des Funktionsschlüssels
• Funktionsname
• Disziplin, Subdisziplin, Typ und Subtyp

Neben der Möglichkeit der Bearbeitung bestehender Instanzattribute haben Sie auch die Möglichkeit, neue Instanzen zu erstellen oder bestehende Instanzen zu entfernen.

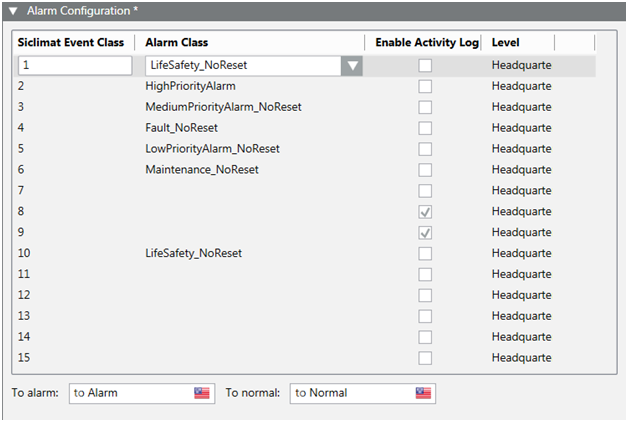

Alarmkonfiguration

Sobald eine CSV-Datei extrahiert ist, können Sie im Expander Alarmkonfiguration die Abbildung von SICLIMAT X-Ereignisklassen und den Alarmklassen der Managementplattform angeben.
