Arbeitsbereich zentrale Raumfunktionen

Mit dem Editor für zentrale Funktionen werden die Räume einer Gruppe zugeordnet. Bei der Bedienung mit dem zentralen Funktions-Viewer können die einzelnen Räume in Abhängigkeit von der zugeordneten Gruppe übersteuert werden.

Die Zuweisung von Gruppenmitgliedern ist nur innerhalb desselben Desigo CC BACnet-Netzwerks und Treibers möglich.

Verteiltes System:
Der zentrale Raumfunktion-Editor sieht nur Group Master und Group Members, welche über den Treiber des aktuellen Desigo CC BACnet-Netzwerkes erreichbar sind. In einem Umfeld, wo mehrere Desigo CC Server auf das gleiche BACnet-Feldnetzwerk zugreifen, werden nur die Group Master und Group Members gesehen, die über den aktuellen Treiber ersichtlich sind.
Weitere Einschränkungen zu einem verteilten System finden Sie im Abschnitt: Bekannte Einschränkungen beim Splitten eines BACnet-Netzwerks auf multiple Server (verteiltes System).

Zentrale Funktionen Benutzeroberfläche

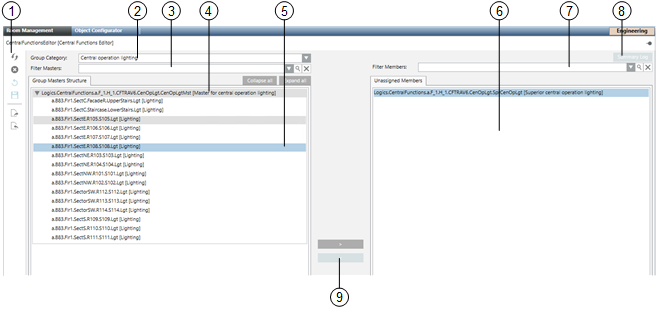

Editor für zentrale Funktionen
	Beschreibung
1	Symbolleiste
2	Gruppen-Kategorien Gibt die Art der Gruppenkategorie für das Laden von Daten an. Es werden nur die in der Anwendung verfügbaren Kategorien angezeigt.			Grafikvorlage verfügbar
	CenOpMod	Zentrale Betriebsart	HVAC	Nein
	CenOpLgt	Zentrale Bedienung für die Beleuchtung	Beleuchtung	Nein
	CenEmgLgt	Zentraler Notruf für die Beleuchtung	Beleuchtung	Nein
	CenOpShd	Zentrale Bedienung für Beschattung	Jalousien	Nein
	CenEmgShd	Zentrale Notfunktion für Beschattung	Jalousien	Nein
	CenPrtShd	Zentraler Schutz für Beschattungsprodukte	Jalousien	Nein
	CenSrvShd	Zentraler Dienst Beschattungsprodukte	Jalousien	Nein
	CenFcd	Zentrale Fassadenbeschattung für automatische	Jalousien	Ja
	CenSsnCmp	Zentraler Saisonausgleich	HVAC	Ja
	SplyAir	Versorgungskette Luft	HVAC	Ja
	SplyChw	Versorgungskette Kaltwasser	HVAC	Ja
	SplyHw	Versorgungskette Heisswasser	HVAC	Ja
3 + 7	Mitglieder filtern Die Liste kann gefiltert werden (zentrale Funktionen und nicht assoziierte Mitglieder). Die Filterung erfolgt nach Teilstrings. Die eingegebenen Filter werden zur schnellen Wiederverwendung in einer Dropdown-Liste gespeichert (gilt nur für die jeweilige Sitzung und wird nicht gespeichert). Platzhalter sind nicht erlaubt. Löschen Sie den Text in diesem Feld, um den Filter zu entfernen.
4	Zentrale Funktion mit zugehörigen Mitgliedern Zeigt eine Liste der verfügbaren Gruppenmitglieder an.
5	Gruppenmitglieder Ausgewähltes Gruppenmitglied
6	Nicht-assoziierte Mitglieder Zeigt eine Liste der nicht assoziierten Gruppenmitglieder an.
8	Log-Datei Die Aktionen werden in die Protokolldatei eingetragen.
9	Schaltflächen für Assoziationen Assoziieren/Rückgängigmachen für Gruppenleiter und Gruppenmitglieder.

Symbolleiste für Editor zentrale Funktionen

Symbolleiste des Editors für zentrale Funktionen
Symbol	Name	Beschreibung
	Aktualisieren	Aktualisiert die Objekte in der aktuellen Kategorienstruktur. Die Kategorienstruktur wird wieder auf den Stand nach dem ersten Drag & Drop zurückgesetzt.
	Anzeige löschen	Entfernt die Gruppen-Master-Struktur. Es werden keine Änderungen in die Automationsstation geschrieben. Bereits gemachte Änderungen gehen verloren.
	Undo	Undo-Funktion: Alle Aktionen bis zur letzten Speicherung können schrittweise rückgängig gemacht werden.
	Speichern	Speichert eine geänderte Konfiguration in der Automationsstation. Nach dem Speichern kann die Undo-Funktion nicht mehr angewendet werden.
	Export	Erstellt eine Datensicherung der bestehenden Kategorie-Ansicht. Im Falle einer falschen Umkonfigurierung, können Sie den letzten gespeicherten Zustand wiederherstellen.
	Import	Die gespeicherten Daten werden in die Automationsstationen geschrieben. Zuvor gemachte Änderungen gehen verloren und können nicht wiederhergestellt werden.
