Einführung

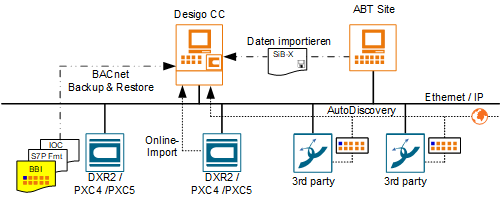

System-Topologie

Das System bietet eine breite Palette von Topologien, so dass es an eine unbegrenzte Anzahl von individuellen Anforderungen angepasst werden kann. Aus diesem Grund wird in diesem Dokument nur eine allgemeine Systemtopologie beschrieben.

Verwendete Begriffe

Kompatibilitätsliste

Ausnahmeliste der Funktionen in den Desigo-Geräten

Die Liste beschreibt die Funktionen von Desigo Geräten, die aus Sicht von Desigo CC teilweise anders gehandhabt werden.

Hinweis: Diese Tabelle gilt nur für Desigo PX-Geräte (z. B. PXC100 und ähnliche, aber keine neuere Gerätegeneration).

¹ Das Erstellen von dynamischen BACnet-Objekten auf PXC4/5/7-Geräten erfordert mindestens Firmware-Version 2.20.172.

Mehrsprachigkeit beim Datenimport

Die automatische Unterstützung von mehreren Sprachen ist abhängig von den Projekteinstellungen in der Systemmanagement-Konsole. Ist ein Projekt mehrsprachig aufgesetzt, so werden beim Import der Projektdaten auch die zugehörigen Sprachen importiert. Voraussetzung ist, dass das Engineering mit den SDU-Standardexten (System Definition Utility ist das Tool zur Erstellung der Meta-Daten) durchgeführt wurde.

Das nachfolgende Beispiel zeigt im System Browser eine Standardlösung in verschiedenen Sprachen.

Hinweise:
− Beim Datenimport wird der Punkt in einen Unterstrich umgewandelt; der Punkt ist im Beschreibungstext nicht erlaubt.
− Projektspezifische Datenpunktexte z.B: Flügel Nord-Ost können nicht automatisch übersetzt werden. Diese Texte müssen nachträglich mit dem Objekt-Konfigurator übersetzt werden.
− Erstellen Sie ein Projekt immer mit einer zusätzlichen Sprache. Auf diese Weise haben Sie die Möglichkeit, es später als mehrsprachiges Projekt zu benutzen.

Unterstützte BACnet Objekttypen

Objekttypen

Exportierte BACnet Objekttypen, die mit einer Desigo Automationsstation verbunden sind:

• Automationstation (Geräte): Steuerung von Systemkomponenten und Gerätesteuerungen. Eine Automationsstation erfasst und verarbeitet Felddaten, leitet Steuerungsmassnahmen ein, kommuniziert mit dem Bedienpersonal und erstellt Berichte, Anzeigen und Warnungen.
• Befehle (CMD) Ein Objekt, das durch Aktionscode(s) innerhalb der Present_Value -Eigenschaft in eine Gruppe von Objekteigenschaften schreibt. Das Befehlsobjekt startet eine Sequenz von Aktionen in den BACnet Geräten während dieser Schreibaktion.
• Ereignisanmeldung (EE) Die Verwaltung von Ereignissen für ein BACnet-System. Ereignisse sind Änderungen des Werts einer beliebigen Eigenschaft eines beliebigen Objekts, das bestimmte Kriterien erfüllt. Fasst einzelne Alarme zur Ereignisregistrierung zu einem Systemalarm zusammen.
• I/O-Objekte:
• Eingänge: Der Eingabeblock erfasst einen Wert aus einer externen Datenquelle und wandelt ihn in einen Prozesswert um
• Ausgänge: Der Ausgangsblock berechnet den aktuellen Schaltwert aus mehreren, priorisierten Sollwerten (Prioritätsfeld) und gibt den Schaltwert an externe Daten weiter.
• Schleife (LOOP): Der Loop-Block ist ein universeller PID-Regler (P, PI, PD oder PID) mit externer Nachführung. Sie liefert eine modulierende Stellgrösse.
• Zeitpläne: Dient als Brücke zwischen geplanten Zeiten und Daten und dem Schreiben bestimmter Werte in bestimmte Eigenschaften und Objekte, die den Zeitplan betreffen.
• Trend-Log (TLOG): Eine Eigenschaft für ein bestimmtes Objekt überwachen. Wenn bestimmte Bedingungen erfüllt sind, wird ein Protokoll mit dem Eigenschaftswert und einem Datums-/Zeitstempel erstellt, das in einem Puffer zum späteren Abruf abgelegt wird.
• Ansicht der Objektstruktur: Wird benötigt, um darunterliegende Objekte in einer definierten Hierarchie anzuzeigen.

Dynamische Objekte

Dynamische Objekte werden von den Automationsstationen PXC3 und DXR nicht unterstützt. PXC4/5/7-Geräte unterstützen dynamische Objekte, vorausgesetzt, dass die Mindest-Firmware 2.20.172 installiert ist.

Hierarchien/Sichten

BACnet-Objekte werden in den verschiedenen Ansichten hierarchisch dargestellt:

• Technische Sicht: Zeigt BACnet-Datenpunkte, Aggregatoren und Unterpunkte an, die sich in der Datenbank befinden. Das visuelle Layout dieser Objekte basiert auf der Punktbenennungskonvention (technische Bezeichnung) des Objekts.
• Betreibersicht: Zeigt die Objekte gemäss der Benutzerbezeichnung des Unternehmens an. Es werden nur Objekte mit einer Benutzerbezeichnung (UD) angezeigt. Diese Ansicht ist optional und kann zum Zeitpunkt des Imports ausgefüllt werden.
• Applikationssicht: Zeigt verschiedene Anwendungen, z. B. zentrale Funktionen, Zeitplanung, Berichte, Dokumente, Trends usw.
• Managementsicht: Zeigt die Systemansicht für Netzwerke, Verwaltungsfunktionen (Server, Treiber), Systemeinstellungen (Bibliotheken, Sicherheit, Benutzer) und alle Datenpunkte auf einem Gerät an.
• Betreibersicht: Zeigt die benutzerdefinierten Ansichten von Objekten oder Funktionen über Ansichten an. Es können mehrere Sichten erstellt werden.

Daten importieren

Die Daten des Programms Desigo Automation können durch einen Offline- oder Online-Datenimport in das Projekt übernommen werden.

Hinweis: Nicht alle Desigo-Automationsstationen unterstützen den Online-Datenimport (siehe Details unten).

Hinweis:
Die Managementplattform überprüft periodisch die Konsistenz der Systeminformationen mit den Informationen der Raumautomationsstation. Im Falle einer Inkonsistenz müssen Sie einen Offline-Datenimport durchführen.

Offline-Datenimport

Sie verwenden eine Datei von ABT Site für die Importfunktion. Dies ist das typische Verfahren für neue Verträge, bei denen alle vorbereitenden Arbeiten - Erstellung von Grafiken, Einrichtung von Netzwerken usw. - vor der eigentlichen Inbetriebnahme durchgeführt werden (Offline-Inbetriebnahme).

Der Offline-Datenimport funktioniert für alle bekannten Desigo Automationsstationen (PXC4/5/7, PXC3, DXR2 und DXR1).

Online-Datenimport

Ein Online-Datenimport wird von den meisten, aber nicht allen Desigo-Automationsstationen unterstützt. Es muss das entsprechende Subsystemnetzwerk ausgewählt werden. Im Register Netzwerkgeräte können alle erkannten Desigo-Automationsstationen online importiert werden.

Der Online-Import wird für PXC4/5/7-Geräte unterstützt, vorausgesetzt, sie verwenden mindestens die Firmware 2.20.172.

Die folgenden Desigo-Automationsstationen unterstützen den Online-Import NICHT: PXC3, DXR2 und DXR1 (die Aufzählung ist nicht vollständig).

Auto-Erkennung

Die Desigo Automationsstation unterstützt die Funktion Auto-Erkennung nicht.

BACnet Sicherung und Wiederherstellung

BACnet Backup and Restore lädt gespeicherte Programmdaten (Anwendungsprogramm) für ein BACnet-Gerät auf die Managementplattform und stellt sie dann bei Bedarf auf demselben oder einem neuen BACnet-Gerät wieder her.

Alarmverhalten bei verschiedenen Versionen

Version 5.1

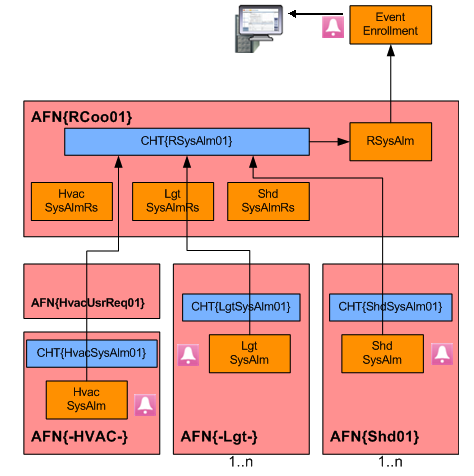

Um die Anzahl der Systemalarme gering zu halten, wird ein Sammelalarm pro Raum ausgewertet. Die Raumkoordination erfasst dazu die Zustandsinformation (Normal/Alarm) jeder Zone und aller Gewerke, und ermittelt daraus den raumweiten Alarmzustand als Sammelalarm. Der Alarm wird in der Desigo PX Automationsstation ausgewertet. Die Automationsstation selbst hat keine alarmfähigen Objekte.

Version 6

Ereignisanmeldung (EE) ist ab Version 6 eine Komponente der Desigo Automationsstation. Die Applikation ist dazu ausgerichtet, dass die folgenden Objekte im Falle einer Störung einen Alarm an die Managementplattform senden:

• Automationsstation
• I/O-Bus
• KNX PL-Link-Bus
• Raum
• Segment

Die Alarmüberwachung erfolgt abhängig von der eingesetzten Hardware in unterschiedlicher Weise. Für den Benutzer sind Alarmierung und Alarmquittierung jedoch gleich.

Templateprojektinformationen

Benutzergruppen im Templateprojekt

Folgende Benutzergruppen sind im System vorgegeben und können nicht geändert werden:

• DefaultAdmins
• DefaultUsers
• FallbackPolicy
• OPCGroup

Im Templateprojekt sind folgende Benutzergruppen und Rechte vorkonfiguriert. Diese können geändert, gelöscht oder mit neuen Benutzergruppen erweitert werden:

• Administrators
• Engineering
• Maintenance Grp
• Operators Grp 1
• Operators Grp 2
• Operators Grp 3

Scope-Rechte

Die Scope-Rechte definieren, was der Benutzer der jeweiligen Benutzergruppe in seinem Projekt als Datenpunkte sehen und kommandieren darf. Im Templateprojekt sind die Disziplin, Subdisziplin, Objekttyp und Objet Subtyp auf Alle eingestellt. Die Schreibrechte (W) und Leserechte (R) sind unterschiedlich konfiguriert und in den nachfolgenden Tabellen beschrieben.

Applikationsrechte

Die Applikationsrechte definieren, welche Applikation er sehen und konfigurieren kann.

Benutzerprofil im Templateprojekt

Folgende Benutzer sind im System vorgegeben und können nicht geändert werden:

Verhalten Benutzerprofil zwischen Server und Client

Mit dem Benutzerprofil wird unter anderem die Anzahl Alarmschaltflächen in der Alarmleiste festgelegt. Zur Auswahl im jeweiligen Templateprojekt stehen die jeweiligen Disziplinenprofile sowie ein Standardprofil. Das Benutzerprofil kann am Server oder beim entsprechenden Benutzer definiert werden, wobei die Einstellung am Server die höhere Priorität hat (siehe nachfolgende Tabelle).

Auflistungsreihenfolge auf der Lite-Benutzeroberfläche

Mit der Auflistungsreihenfolge wird die Reihenfolge der Symbole auf der Lite-Benutzeroberfläche festgelegt.
