Topologiebeispiele

Die folgenden Abschnitte zeigen verschiedene Topologien in einem typischen Gebäude. Die Topologien sind eine Teilmenge der möglichen Integration der Managementplattform in Desigo.

Erläuterung der Topologie-Symbole.
Symbol	Beschreibung
	Management-Plattform mit integriertem Router
	IP-Router
	BACnet-Router
	Automationsstation
	Systemsteuerung PX KNX

Treiber-Einstellungen

Die Treiber-Einstellungen für Verwaltungsplattform und Port sind für alle folgenden Beispiele gleich.

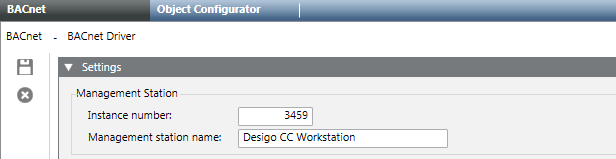

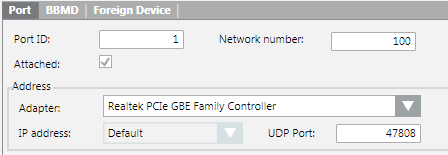

BACnet-Treiber-Einstellungen
	Instanznummer	3459
	Port-ID	1
	Netzwerknummer	100
	UDP-Port	47808

Feld	Beschreibung
Instanznummer	Muss eindeutig sein wie die BACnet-Geräte-ID.
Port-ID	Die Port-ID wird automatisch erhöht, sobald eine neue Verbindung zum BACnet-Stack hinzugefügt wird.
Netzwerknummer	Die Netzwerknummer des BACnet-Treibers muss generell mit der Netzwerknummer übereinstimmen, die im Subsystem-Engineering-Tool verwendet wird. Falls nur BACnet/IP-Geräte verwendet werden, ist diese Nummer nicht relevant. Wenn zum Beispiel in XWP die Netzwerknummer auf 100 eingestellt wurde und Desigo CC die Netzwerknummer 1 verwendet, funktioniert es trotzdem. Wenn jedoch BACnet-Router wie PXG3.L verwendet werden, muss die Netzwerknummer übereinstimmen! Andernfalls ist es nicht möglich, sich mit dem entsprechenden BACnet-Netzwerk zu verbinden. Weitere Hintergrundinformationen finden Sie in der Dokumentation Desigo Building Automation - Technical Principles (Dokument Nr. CM1120664de_10.pdf).
UDP-Port	Geben Sie die Portnummer ein, die für die Kommunikation mit den BACnet-Geräten verwendet wird, z. B. entspricht 0xBAC0 der Portnummer 47808.

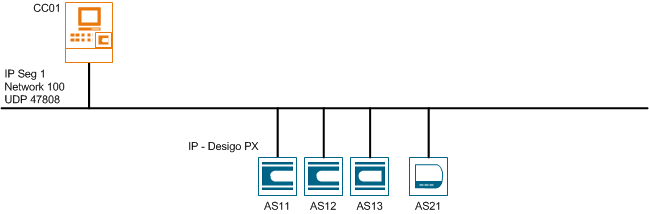

Ein Segment mit Managementplattform

Managementplattform und Desigo-Automationsstationen sind im selben IP-Segment und ohne zusätzlichen Router im Netzwerk verfügbar. Nur IP-Automationsstationen werden in das BACnet-Netzwerk integriert.

BACnet-Treiber-Einstellungen
	BBMD	Nicht verwendet

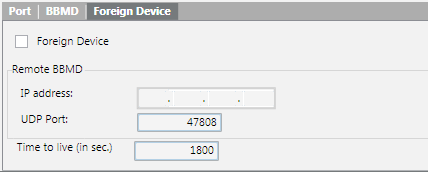

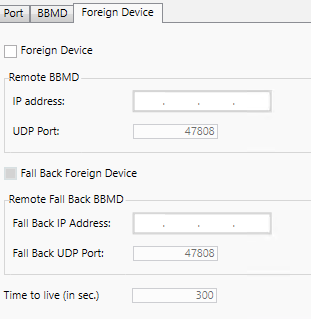

	Foreign-Device	Nicht verwendet

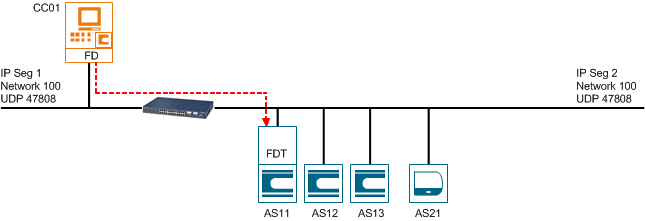

Zwei Segmente mit Verwaltungsplattform als FD

Managementplattform und Desigo-Automationsstationen sind auf verschiedenen IP-Segmenten verfügbar. Mit dem FD (Foreign Device) wird die Managementplattform als Teilnehmer in der FDT (Foreign Device Table) der Automationsstation eingetragen. Nur IP-Automationsstationen werden in das BACnet-Netzwerk integriert.

BACnet-Treiber-Einstellungen
	BBMD	Nicht verwendet
	Foreign-Device	Verwendet
	IP-Adresse	x.x.x.x (an AS11)
	UDP-Port	47808

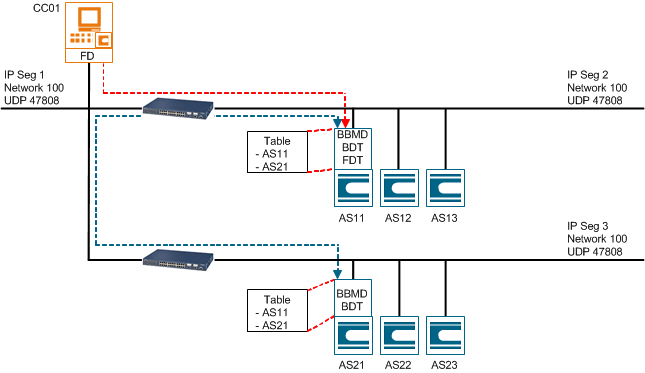

Drei Segmente mit BBMD und Verwaltungsplattform als FD

Managementplattform und Desigo-Automationsstationen sind auf verschiedenen IP-Segmenten verfügbar. Die Managementplattform wird auf der Automationsstation für das IP-Segment 2 über das FD (Foreign Device) als Teilnehmer in der FDT (Foreign Device Table) eingetragen. Der Datenaustausch zwischen den IP-Segmenten 2 und 3 erfolgt über BBMD mit den Automationsstationen 11 und 21. Nur IP-Automationsstationen werden in das BACnet-Netzwerk integriert.

BACnet-Treiber-Einstellungen
	BBMD	Nicht verwendet für CC01
	Foreign-Device	Verwendet
	IP-Adresse	x.x.x.x (an AS11)
	UDP-Port	47808

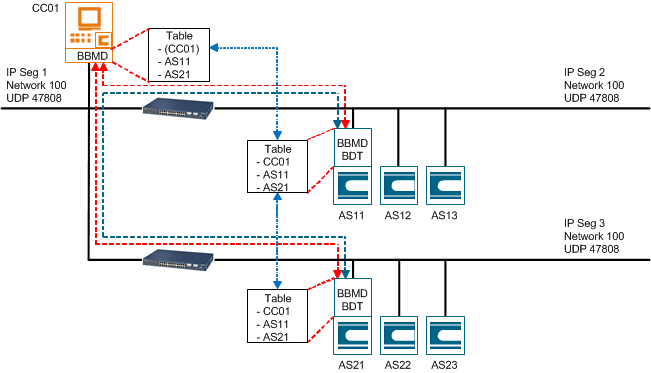

Drei Segmente mit Verwaltungsplattform als FD

Managementplattform und Desigo-Automationsstationen sind auf verschiedenen IP-Segmenten verfügbar. Auf den Automationsstationen für die IP-Segmente 2 und 3 wird die Managementplattform mittels BBMD als Teilnehmer eingetragen. Der Datenaustausch zwischen den IP-Segmenten 1, 2 und 3 erfolgt über BBMD mit der Managementplattform und den Automationsstationen 11 und 21. Nur IP-Automationsstationen werden in das BACnet-Netzwerk integriert.

BACnet-Treiber-Einstellungen

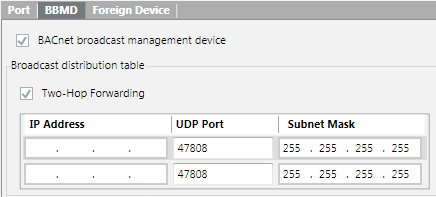

	BBMD	Verwendet
	IP-Adresse 1	x.x.x.x (an AS11)
	IP-Adresse 2	x.x.x.x (an AS21)
	Foreign-Device	Nicht verwendet

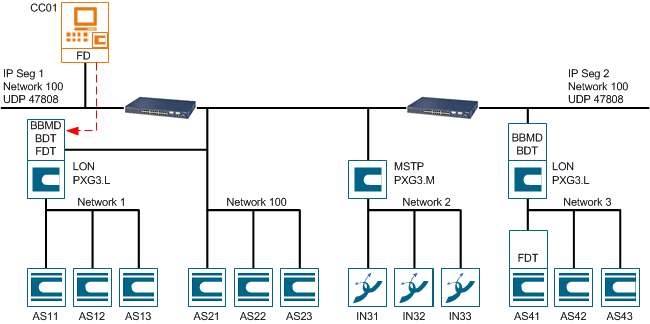

BACnet Router und Verwaltungsplattform als FD

Managementplattform und Desigo-Automationsstationen sind sowohl auf demselben als auch auf unterschiedlichen IP-Segmenten verfügbar. Die Managementplattform wird auf der Automationsstation für das IP-Segment 2 über das FD (Foreign Device) als Teilnehmer in der FDT (Foreign Device Table) eingetragen. Der Datenaustausch zwischen IP-Segment 100 und 2 erfolgt mittels BBMD über den BACnet-Router für Netzwerk 100 und 3. Die IP-Automationsstationen werden direkt in das Netzwerk 100 integriert. Die Automationsstationen für die Netze 1 und 3 werden über einen BACnet-Router eingebunden, Geräte für Netz 2 über einen MS/TP-BACnet-Router.

BACnet-Treiber-Einstellungen
	BBMD	Nicht verwendet für CC01
	Foreign-Device	Verwendet
	IP-Adresse	x.x.x.x (zum LON-Router)
	UDP-Port	47808

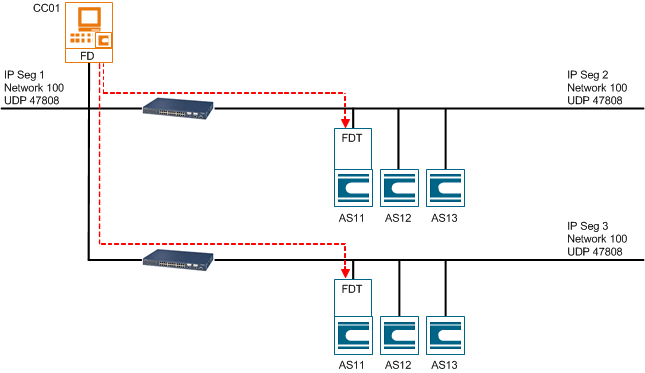

Mehrere Standorte mit Verwaltungsplattform als FD

Management-Plattform und Desigo-Automationsstationen sind auf verschiedenen IP-Segmenten und an verschiedenen Standorten in Ihrem Netzwerk verfügbar. Mit dem FD (Foreign Device) wird die Managementplattform als Teilnehmer in der FDT (Foreign Device Table) der Automationsstation eingetragen. Diese Topologie wird häufig verwendet, wenn Sie verschiedene Standorte in Ihrem Unternehmensnetz miteinander verbinden. In diesem Fall müssen Sie für jeden Standort einen anderen Treiber einrichten. Nur IP-Automationsstationen werden in das BACnet-Netzwerk integriert.

Hinweis:
Für verschiedene Standorte sind nur Intranet-Verbindungen zulässig.

Bestehende Topologie Variante 1

Die Projekte haben denselben UDP-Port, verwenden aber unterschiedliche IP-Adressen.

Konfiguration mit dem gleichen Feld UDP Port Engineered
Projekt	Ort	IP-Adresse	Treiber benötigt	Desigo CC UDP-Port	Feld UDP-Port
1	Zug	10.169.19.xx	1	47808	BAC0 (47808)
2	Baar	10.169.32.xx	2	47809	BAC0 (47808)
3	Cham	10.169.43.xx	3	47810	BAC0 (47808)

Bestehende Topologie Variante 2

Die Projekte haben unterschiedliche UDP-Ports, aber denselben IP-Adressbereich.

Konfiguration mit dem unterschiedlichen Feld UDP Port Engineered.
Projekt	Ort	IP-Adresse	Treiber benötigt	Desigo CC UDP-Port	Feld UDP-Port
1	Zug	10.169.19.xx	1	47808	BAC0 (47808)
2	Baar	10.169.19.xx	2	47809	BAC1 (47809)
3	Cham	10.169.19.xx	3	47810	BAC2 (47810)

Detail Konfiguration für Treiber 1

BACnet Driver 1 Einstellungen (Variante 1)
	BBMD	Nicht verwendet
	Foreign-Device	Verwendet
	IP-Adresse	x.x.x.x (an AS11)
	UDP-Port	47808
