Erweiterte Importregeln

Szenario: Durch ändern der Importregeln, können mehr Datenpunkte eines Raumes importiert werden (z.B., physikalische Datenpunkte). Jedoch reduziert sich gegenüber dem definierten Standard, die maximale Anzahl der Räume die importiert werden können.

Referenz: Für Hintergrundinformationen, siehe den Abschnitt Erweiterte Importregeln.

Ablaufdiagramm:

Voraussetzungen:

• System Manager ist im Konfigurationsmodus.
• System Browser ist in der Managementsicht.

Schritte:

2 - Erweiterte Importregeln erstellen

1. Wählen Sie Projekt > Systemeinstellungen > Bibliotheken > Projekt > GA > Gerät > Desigo Automation > Importregeln.
2. Wählen Sie das Register Bibliotheks-Konfigurator.
3. Klicken Sie auf Neues Objekt , dann Neue erweiterte Importregeln erstellen.
4. Geben Sie im Dialogfeld Neues Objekt einen Namen und eine Beschreibung ein.
5. Wählen Sie im Ordner Importregeln die neuen erweiterten Importregeln aus.

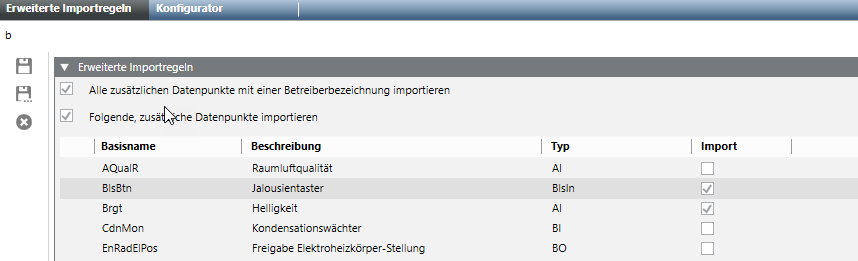

6. Das Fenster Erweiterte Importregeln wird angezeigt.
6. Wählen Sie im Expander Erweiterte Importregeln die Option Alle Datenpunkte mit Benutzerbezeichnungen, wenn Sie alle physischen Datenpunkte mit einer Benutzerbezeichnung importieren möchten.
7. Wählen Sie Folgende, spezifische Objekttypen importieren, wenn Sie bestimmte physische Datenpunkte importieren möchten.
• Wählen Sie Importieren für jeden Objekttyp , den Sie importieren möchten.
• Markieren Sie eine Zeile und klicken Sie auf Eintrag kopieren , um weitere Objekttypen hinzuzufügen. Hinweis: Es können nur Zeilen mit dem Symbol bearbeitet werden.
  a. Sie können den Namen des kopierten Objekttypsbehalten oder ändern.
  Hinweis: Der Typ muss anders sein, wenn Sie den Objekttyp -Namen beibehalten.
  b. Ändern Sie die Beschreibung.
  c. Wählen Sie Typ aus der Dropdown-Liste.
  d. Wählen Sie Importieren.
8. Klicken Sie Speichern .

1. Die Erweiterten Importregeln werden definiert und gelten für das gesamte Projekt.



3 - Erweiterte Importregeln anwenden

1. Wählen Sie Projekt > Subsystemnetzwerke > [Subsystemnetzwerk] und klicken Sie auf das Register Desigo Automation.
2. Die Seite Desigo Automation wird angezeigt.
2. Öffnen Sie den Expander Erweiterte Importregeln.
3. Wählen Sie in der Dropdown-Liste Erweiterte Importregeln Ihre definierte Importregel aus.
4. Klicken Sie Speichern .

Hinweis:
Physische Datenpunkte, die auf der Grundlage erweiterter Importregeln importiert wurden, werden nur in dem Segment angezeigt, in dem sie tatsächlich von einer Anwendung verwendet werden.
