IEC61850-Treiber-Manager kann nicht gestartet werden

Problem:

Der IEC61850-Treiber-Manager kann nicht gestartet werden. Beim Starten des Treibers wechselt sein Zustand in den Startzustand und bleibt in diesem Zustand, ohne in den Betriebszustand zu wechseln.

Ursache:

Der IEC61850-Treiber benötigt eine separate Lizenz, die jederzeit in der License Management Utility (LMU) hinzugefügt werden kann, jedoch wird sein Eintrag im Projekt nur bei der Projekterstellung und beim Upgrade aktualisiert. Wenn die Lizenz nach der Projekterstellung zur LMU hinzugefügt wird, wird sie nicht in die Konfigurationsdatei des Projekts aufgenommen. Daher kann der Treiber nicht gestartet werden.

Lösung:

Bearbeiten Sie die Konfigurationsdatei jedes laufenden Projekts und fügen Sie den Eintrag des Schlüssels im Abschnitt [allgemein] hinzu.

[allgemein]
useCMContainerSerialNumber = "130-2407616019"
Starten Sie danach das Projekt von SMC aus neu.

Nachfolgend sind die Schritte im Einzelnen aufgeführt:

  1. Öffnen Sie CodeMeter Control Center aus der Windows-Startleiste und stellen Sie sicher, dass es die folgenden Lizenzen enthält.
  3. Wenn die (ETM pc - A Siemens Company (OEM) 130-2407616019) Lizenz nicht vorhanden ist, gehen Sie wie folgt vor:
    • Starten Sie das Projekt im SMC.
    • Öffnen Sie die WinCC OA Projektverwaltung aus dem Menü der Windows-Startleiste.

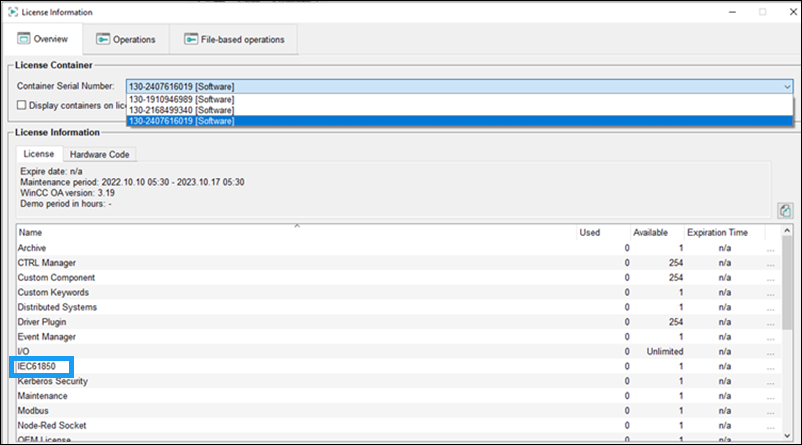

    • Öffnen Sie Lizenzinformationen durch Klicken auf das Zertifikatssymbol.
    • Finden Sie heraus, welche Containernummer den Eintrag für IEC61850 hat. Dieser Eintrag ist der Schlüssel. Der Schlüssel in der folgenden Abbildung lautet 130-2407616019

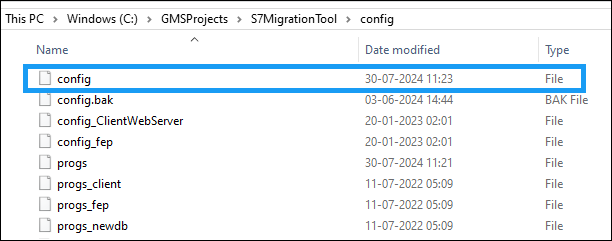

  5. Öffnen Sie Project config in Notepad. This file is present at either of the following locations, GMSProjects\<ProjectName>\config\config oder <ProjectPfad>\config\config. In der folgenden Abbildung befindet sich die Konfigurationsdatei zum Beispiel unter C:\GMSProjects\S7MigrationTool\Config.
  7. Fügen Sie den Eintrag des Schlüssels im Abschnitt [Allgemein] hinzu.
    [allgemein]
    useCMContainerSerialNumber = "130-2407616019"
  8. Starten Sie das Projekt von der SMC aus neu.
