Berichttypen

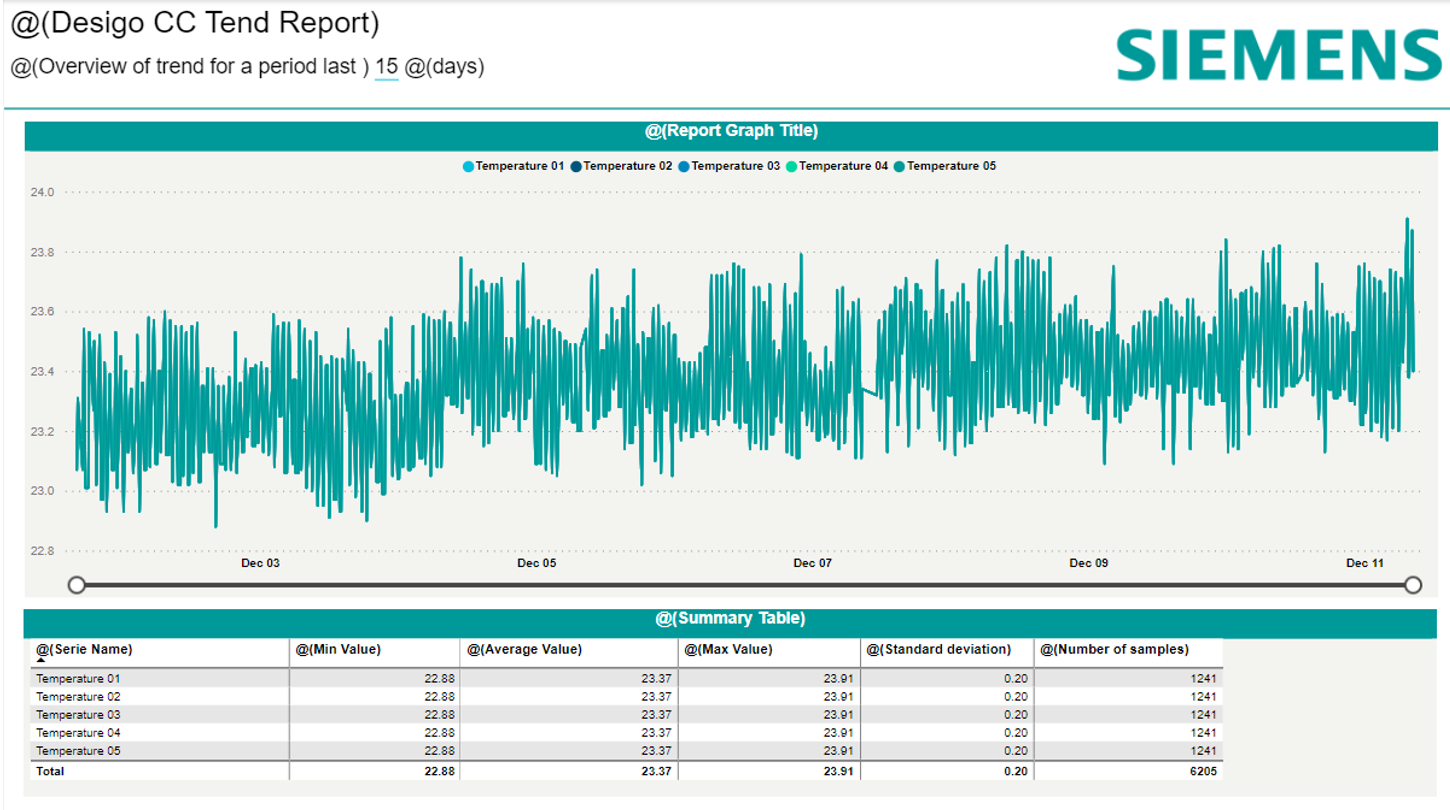

Trendwert im Zeitverlauf

Mit dieser Vorlage können Sie jeden Trendwert anzeigen, der sich im Laufe der Zeit ändert. Die ausgewählten Werte werden in einem Liniendiagramm für den ausgewählten Zeitraum angezeigt. Bis zu fünf Trends können in einen Bericht aufgenommen werden. Eine Tabelle zeigt zusammenfassende Statistiken für jeden Trend: Minimal- und Maximalwert, Durchschnitt, Standardabweichung und die Anzahl der einbezogenen Stichproben. Beachten Sie, dass verschiedene Arten von Trendwerten (z. B. Temperatur und Luftfeuchtigkeit) in demselben Diagramm angezeigt werden können, was jedoch die Interpretation der Skala des Diagramms erschweren kann.

Vorlagenname

Template_5_Trends

Standardwerte

Zeitspanne

60 Tage

Felder

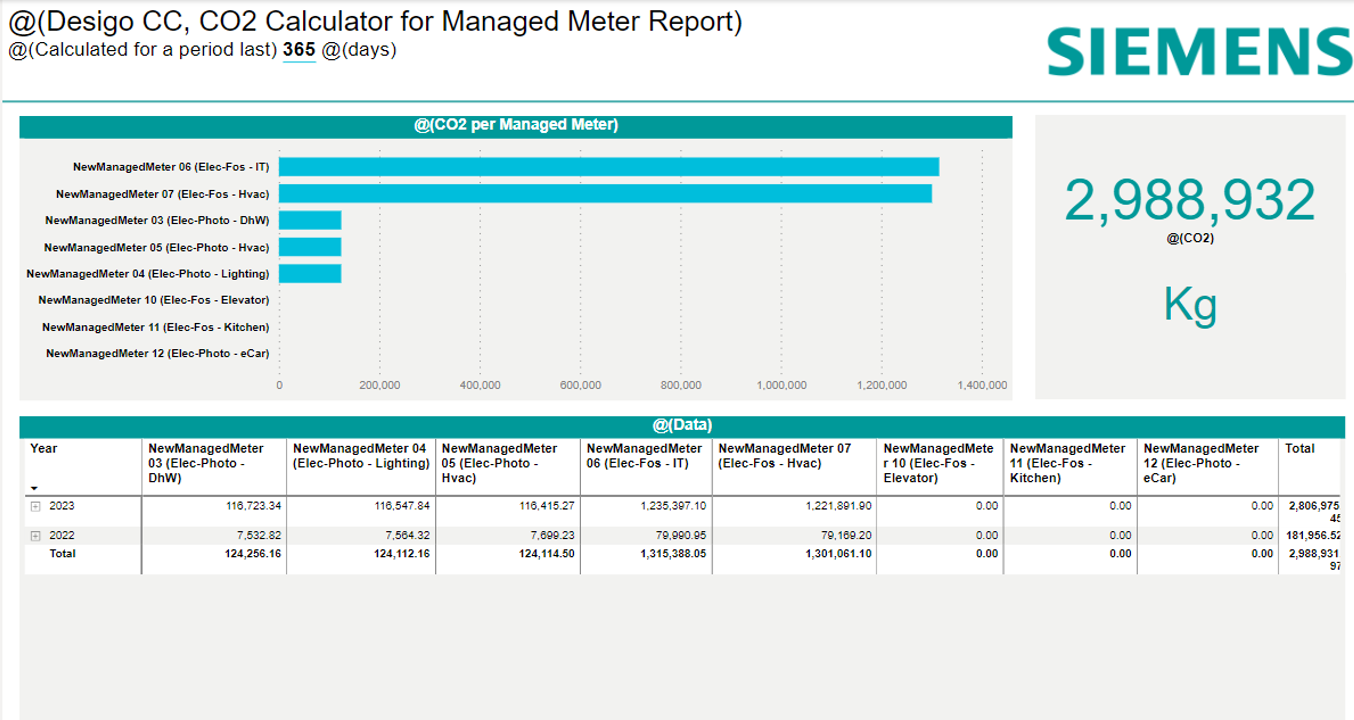

CO₂-Produktion für eine Gruppe von verwalteten Zählern

Dieser Bericht zeigt die CO2-Emissionen für eine Gruppe von verwalteten Zählern über einen bestimmten Zeitraum. Neben einer Datentabelle mit den von Ihrem(n) verwalteten Zähler(n) gemeldeten Messwerten enthält eine zweite Konfigurationstabelle die erforderlichen Energieumrechnungsfaktoren zur Berechnung der CO2-("fossilen") Emissionsäquivalente für verschiedene Energieträger (z. B. Öl, Kohle, Solar). Beachten Sie, dass eine Energiequelle innerhalb der Schnittstelle für verwaltete Zähler von Desigo CC als "Mediengruppe" bezeichnet wird

Vorlagenname

Template_CO2_Calculation

Standardwerte

Zeitspanne

365 Tage

Felder

Tabellenname	Datentyp
Verbrauch von verwalteten Zählern [ManagedMeters]	Pfad (Pfad kann D&D sein, um verwaltete Zähler zu filtern)
Verwaltete Zähler Config [ManagedMetersConfig]	Pfad (Pfad kann D&D sein, um verwaltete Zähler zu filtern)

Trend für ein einzelnes verwaltetes Messgerät

In diesem Bericht werden die Verbrauchswerte eines einzelnen verwalteten Zählers über mehrere gleichwertige Zeiträume hinweg dargestellt: z. B. der Energieverbrauch in Kilowattstunden für das laufende Jahr bis jetzt, für das Vorjahr und für die letzten zwei Jahre. Die Zeiträume können auf andere Abstufungen wie den Monat oder den Tag eingestellt werden.

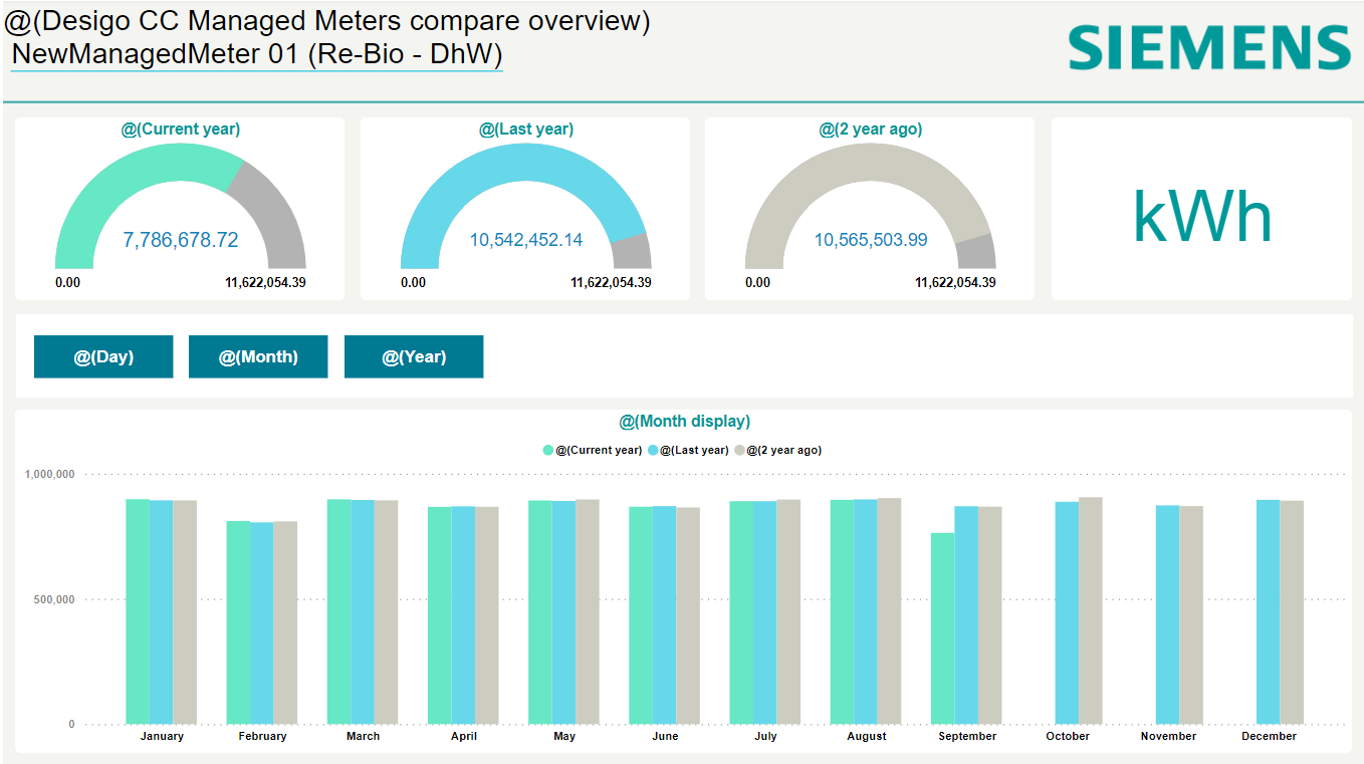

Leichte Version

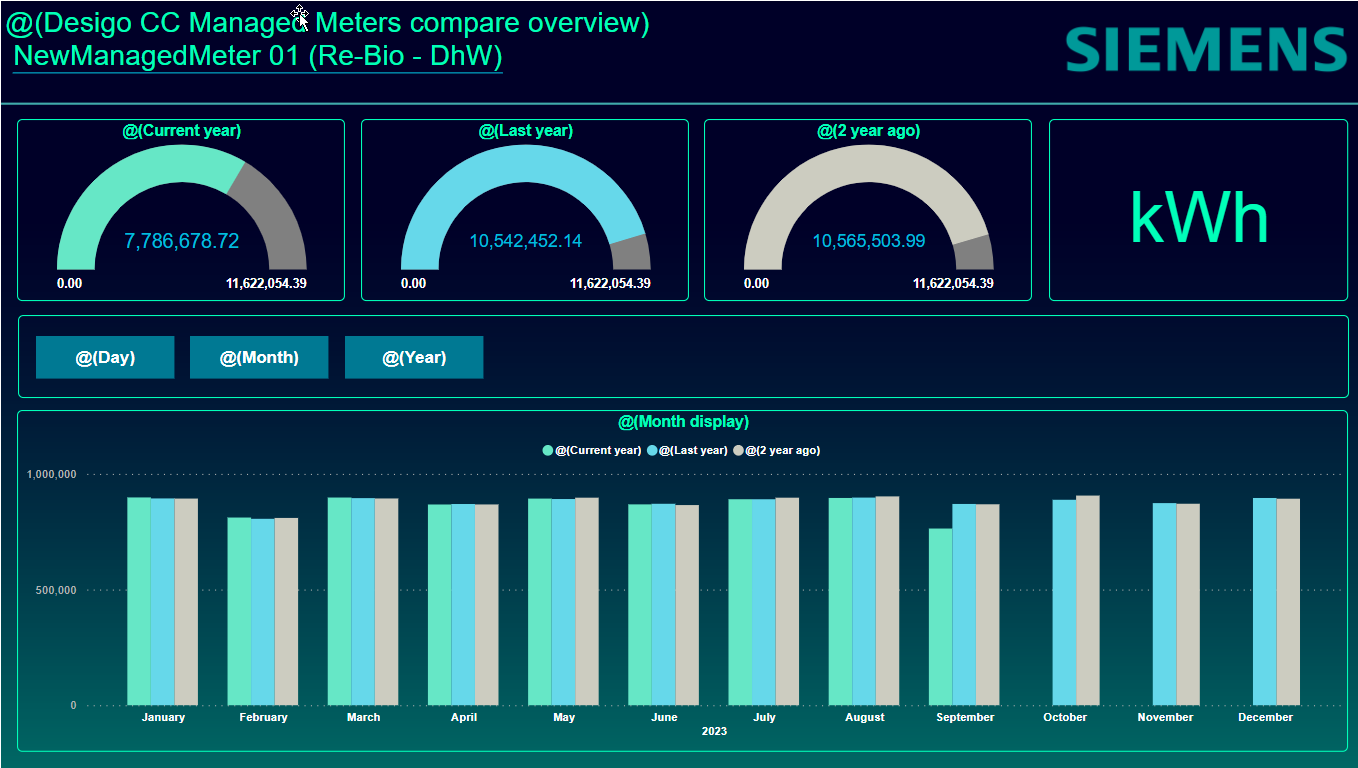

Dunkle Version

Vorlagenname

Vorlage_Dashboard_Verwaltete_Messwerte_Vergleichen

Standardwerte

Zeitspanne

1200 Tage

Felder

Tabellenname	Datentyp
Verbrauch von verwalteten Zählern [ManagedMeters]	Pfad (Pfad kann D&D sein, um verwaltete Zähler zu filtern)
Verwaltete Zähler Config [ManagedMetersConfig]	Pfad (Pfad kann D&D sein, um verwaltete Zähler zu filtern)

Gradtage

Dieser Bericht zeigt die Gradtage (Heizung oder Kühlung) über einen bestimmten Zeitraum an. Jeder Bericht enthält einen benutzerdefinierten Referenzwert (z. B. "HDD-Referenzwert") sowohl für Heizung als auch für Kühlung. Für die Heizung gilt, dass ein Tag mit einer Aussenluft-Solltemperatur unter dem HDD-Sollwert eine Heizung erfordert. Bei der Kühlung muss jeder Aussenluftwert, der über dem CDD-Referenzwert liegt, gekühlt werden. Ein Diagramm zeigt den Wert jedes Heiz- und Kühlgradtags im Laufe der Zeit, entsprechend der Differenz zum Aussenluft-Referenzwert.

Gradtage

Vorlagenname

Vorlage_Gehalt_Tage_Rechner

Standardwerte

Zeitspanne

60 Tage

Felder

Tabellenname	Datentyp
AussenLuftTemperatur [Trend]	Trendobjekt (online oder offline) + Beschreibung
AussenLuftTemperature [Datenpunkt]	Datenpunkt

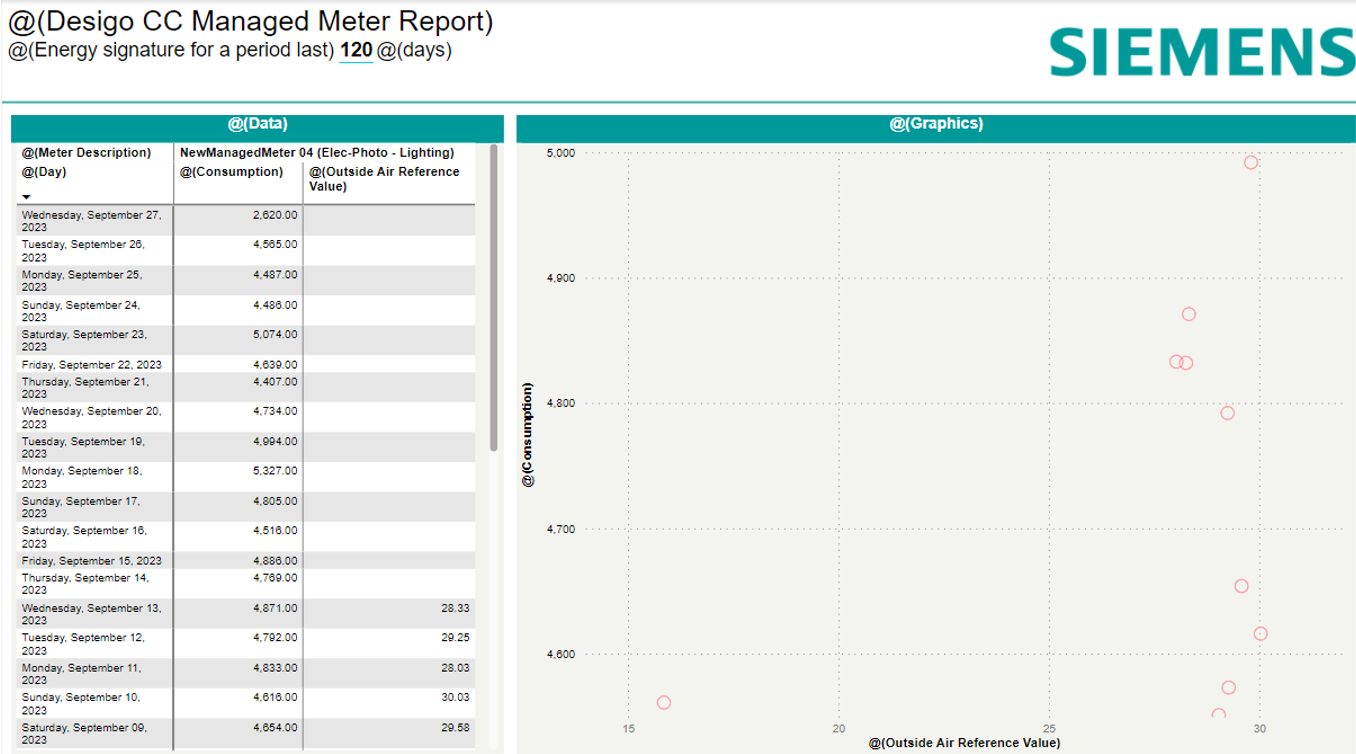

Energie-Signatur

In diesem Bericht wird anhand eines Streudiagramms die Referenzaussentemperatur für einen einzelnen Tag mit dem Energieverbrauch verglichen, der von einem einzelnen verwalteten Zähler am selben Tag gemessen wurde. Auf diese Weise können Sie Ihrem Publikum veranschaulichen, wie eine Änderung der Lufttemperatur eine entsprechende Änderung des Energieverbrauchs bewirkt.

Vorlagenname

Vorlage_Energie_Signatur

Standardwerte

Zeitspanne

60 Tage

Felder

Tabellenname	Datentyp
AussenLuftTemperatur [Trend]	Trendobjekt (online oder offline) + Beschreibung
Verbrauch von verwalteten Zählern [ManagedMeters]	Pfad (Pfad kann D&D sein, um verwaltete Zähler zu filtern)
Verwaltete Zähler Config [ManagedMetersConfig]	Pfad (Pfad kann D&D sein, um verwaltete Zähler zu filtern)

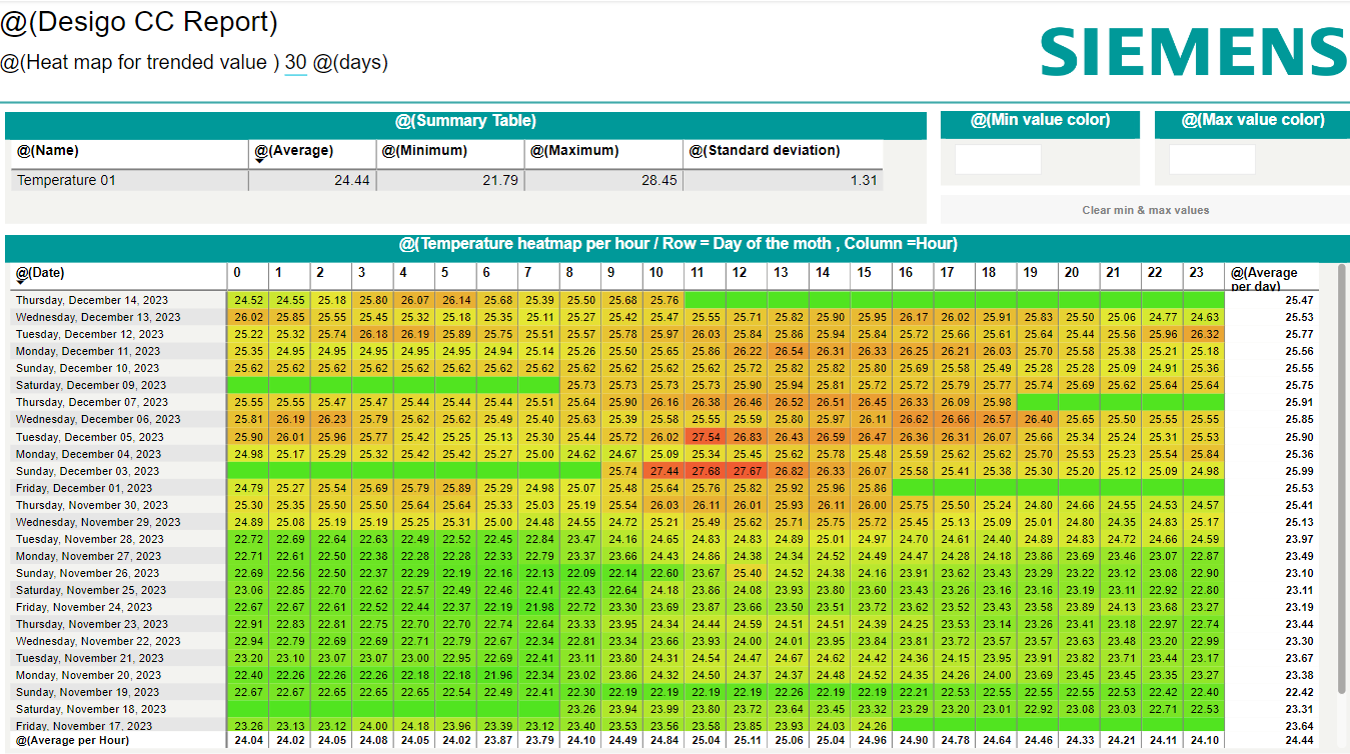

Heatmap-Übersicht

Dieser Bericht zeigt eine rasterbasierte Heatmap für einen einzelnen Trendwert an. Jede Zelle zeigt die durchschnittliche Temperatur für die Stunde mit Farbkodierung. Grün ist ein normaler Wert, Gelb und Orange liegen dazwischen, wobei die höchsten Werte durch Rot dargestellt werden. Die Schwellenwerte für jede Farbe sind vom Benutzer einstellbar.

Vorlagenname

Vorlage_Heatmap_Übersicht

Standardwerte

Zeitspanne

60 Tage

Felder

Tabellenname	Datentyp
Tempertur 01 [Trend]	Trendobjekt (online oder offline) + Beschreibung

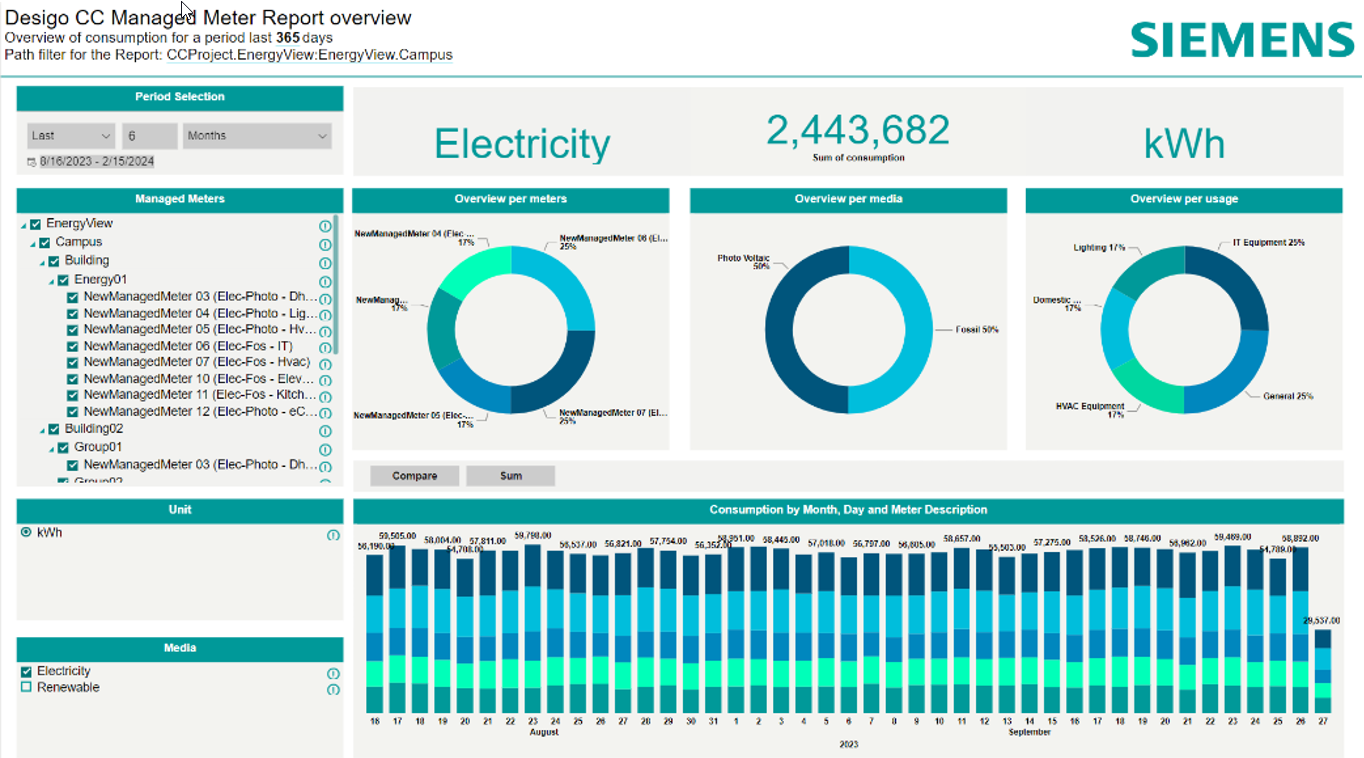

Überblick über eine verwaltete Zählergruppe

Dieser Bericht stellt den Energieverbrauch für eine Gruppe von verwalteten Zählern dar. Damit die Werte korrekt angezeigt werden, müssen alle verwalteten Zähler den gleichen Medientyp (z. B. "Solar") und die gleichen Einheiten haben. Es gibt auch ein baumartiges Menü, mit dem der Benutzer eine Teilmenge aller verwalteten Zähler anzeigen kann.

Vorlagenname

Template_Managed_Meters_Übersicht

Standardwerte

Zeitspanne

365 Tage

Felder

Tabellenname	Datentyp
Verwaltete Zähler historisiert [ManagedMeter]	Pfad (Pfad kann D&D sein, um verwaltete Zähler zu filtern)
Verbrauch von verwalteten Zählern [ManagedMeters]	Pfad (Pfad kann D&D sein, um verwaltete Zähler zu filtern)
Verwaltete Zähler Config [ManagedMetersConfig]	Pfad (Pfad kann D&D sein, um verwaltete Zähler zu filtern)

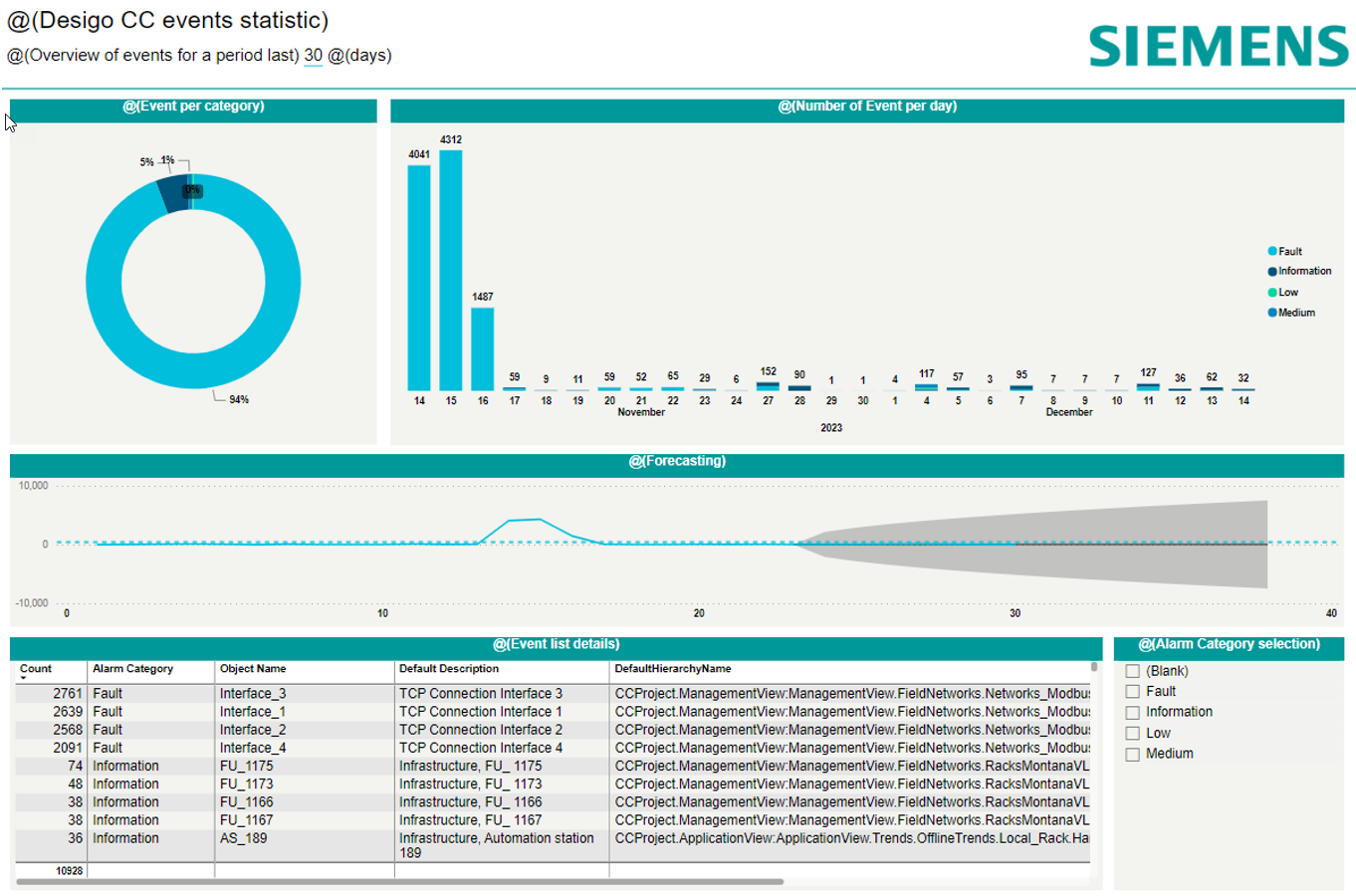

Protokoll- und Ereignisstatistiken

Dieser Bericht gibt einen Überblick über bestimmte Protokollereignisse pro Tag, einschliesslich einer grafischen Darstellung der Protokollereignisse nach Typ und einer Tabelle mit detaillierteren Informationen zu jedem Ereignis.

Vorlagenname

Vorlage_Log_und_Ereignis_Statistik

Standardwerte

Zeitspanne

60 Tage

Felder

Tabellenname	Datentyp
Ereignisprotokolltabelle [EventLogTable]	Pfad (Pfad kann D&D zum Filtern sein)
Log View Tabelle [LogViewTable]	Pfad (Pfad kann D&D zum Filtern sein)
