Arbeitsbereich für die Konfiguration virtueller Geräte
Sie können im Konfigurationsmodus einen Gerätetyp oder ein Gerät auf Bereichsebene in der Registerkarte Bereich einstellen.
Expander Allgemein
Im Expander Allgemein können Sie den Gerätetyp und die Bereichseinstellungen konfigurieren.
Elemente | Beschreibung |
Gerätetyp | Zeigt den Namen des Gerätetyps an. |
Bereichseinstellungen verwenden | Hier stellen Sie die Bereichseinstellungen ein. |

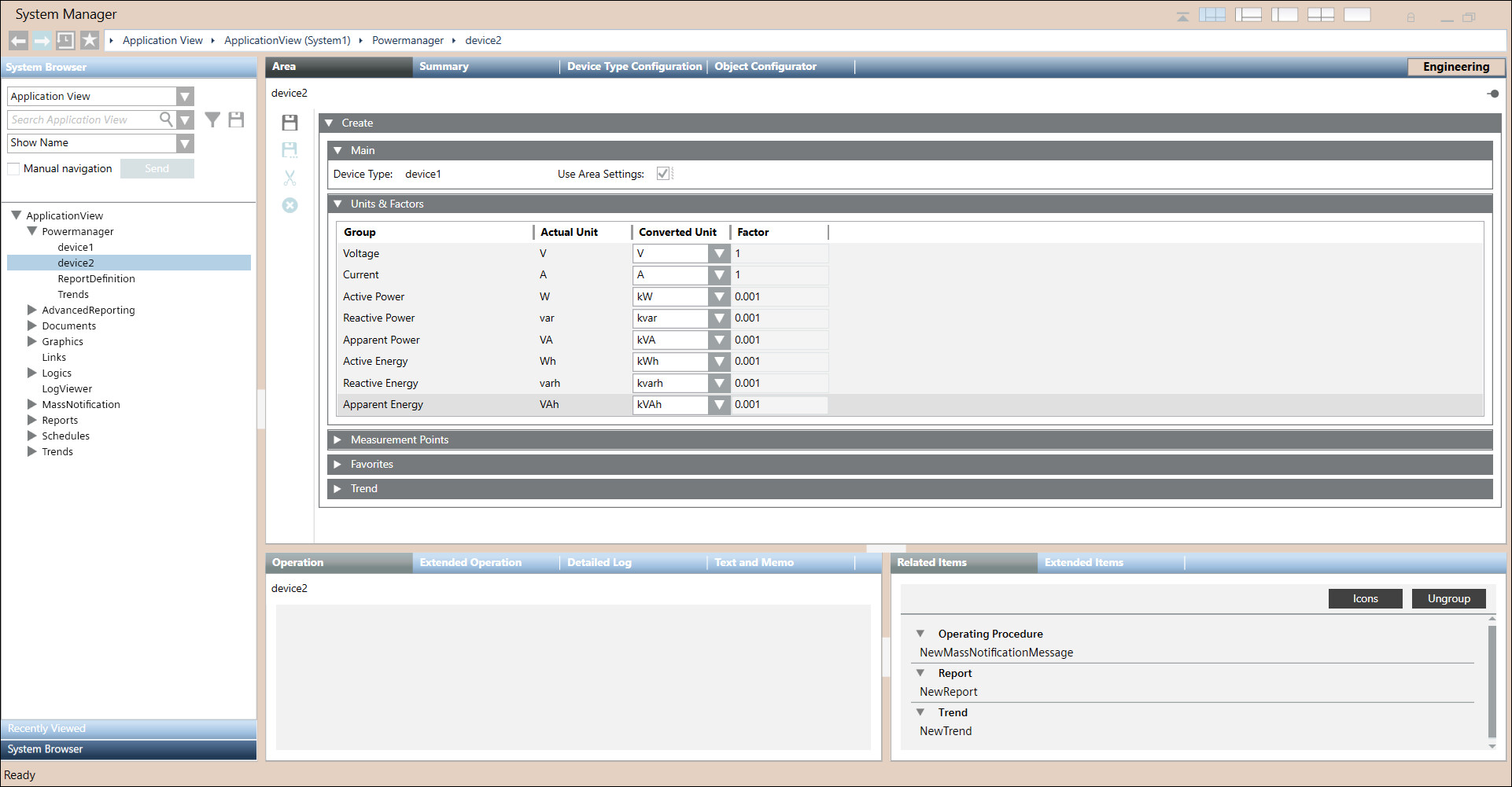

Expander Einheiten und Faktoren
Im Expander Einheiten und Faktoren konfigurieren Sie die Umgerechnete Einheit und den Faktor.
Elemente | Beschreibung |
Gruppe | Zeigt die Geräteparameter an. |
Istwert Einheit | Zeigt die Standardeinheit des Geräteparameters an. |
Umgerechnete Einheit | Ermöglicht Ihnen die Auswahl der gewünschten Einheit. |
Faktor | Zeigt den Umrechnungsfaktor für die Einheitenumrechnung an. |

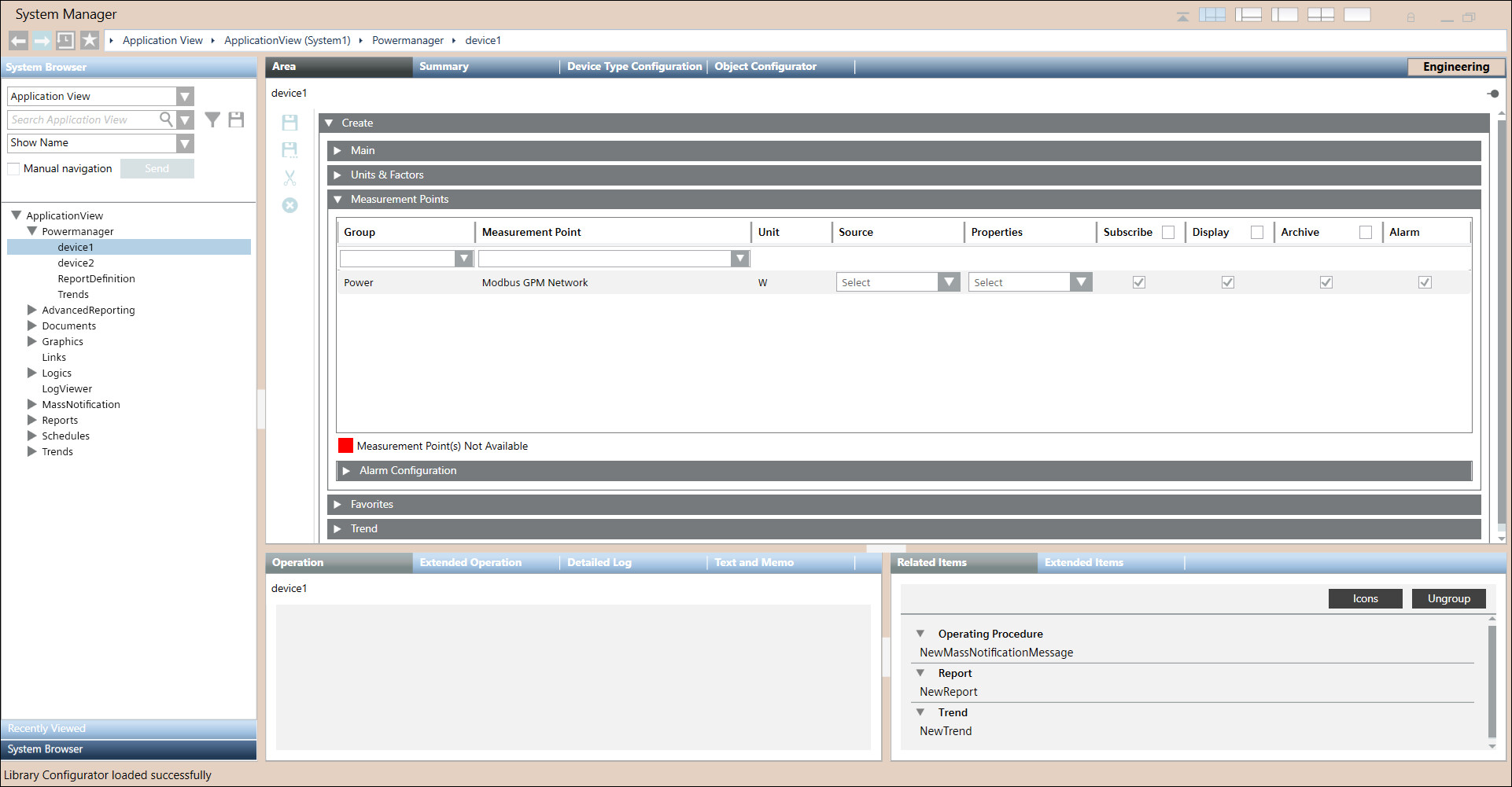

Expander Messstellen
Hier können Sie die Einstellungen für die Messstellen im Powermanager-System konfigurieren. Der Expander hat folgende Spalten:
Elemente | Beschreibung |
Gruppe | Zeigt die Kategorie der Messstelle an. Sie können die Messstellenkategorie im Dropdown-Menü wählen. |
Messstelle | Zeigt den Namen der Messstelle an. Sie können die Messstelle im Dropdown-Menü wählen. |
Einheit | Zeigt die Einheit der Messstelle an. |
Quelle | Sie können die Quelle per Drag & Drop oder über die Auswahlliste auswählen. |
Eigenschaften | Sie können die Eigenschaften über die Auswahlliste auswählen. |
Abonnieren | Standardmäßig ist das Kontrollkästchen für die Messstellen ausgewählt. |
Display | Hier aktivieren Sie das Kontrollkästchen für die Messstelle, der im Bedienmodus in der Kachel "Messwerte" der Registerkarte "Übersicht" angezeigt werden soll. |
Archiv | Hier aktivieren Sie das Kontrollkästchen für die Messstellen, für die Daten archiviert werden sollen. |
Alarm | Hier aktivieren Sie das Kontrollkästchen, um Alarme für die entsprechenden Messstellen zu aktivieren. |
Expander Alarmkonfiguration
Zur Konfiguration eines Bedienplatzalarms für einen Datenpunkt.
Elemente | Beschreibung |
Alarmtyp | Der Alarmtyp, der für ein Ereignis aktiviert werden soll. |
Zurücksetzen | Sie können alle Alarmzustände aus der Tabelle und die Standard-Alarmklasse zurücksetzen. |
Für Grenze Priorität Betreiber
| Benutzerdefinierte Werte Niedrig, Mittel, Hoch und Störung > : Grösser als , >= : Grösser oder gleich , < : Kleiner als, <= : Kleiner oder gleich |
Quittierung | Aktivieren Sie das Kontrollkästchen |
Für den Bereich | Der Wert oder Wertebereich, für den ein Alarm ausgegeben werden soll. Niedrig, Mittel, Hoch und Störung Im Bereich, !.. : Nicht im Bereich , || : OR, !|| : NOR |
Ereignistext | Der Text, der beim Ausgeben eines Alarms angezeigt wird. |
Normaler Text | Der Text, der beim Verstummen eines Alarms angezeigt wird. |
Neu | Sie können hier neue Zeilen mit Standard-Alarmklasse und -Werten hinzufügen. |
Löschen | Ermöglicht das Löschen der ausgewählten Alarmzeile. |

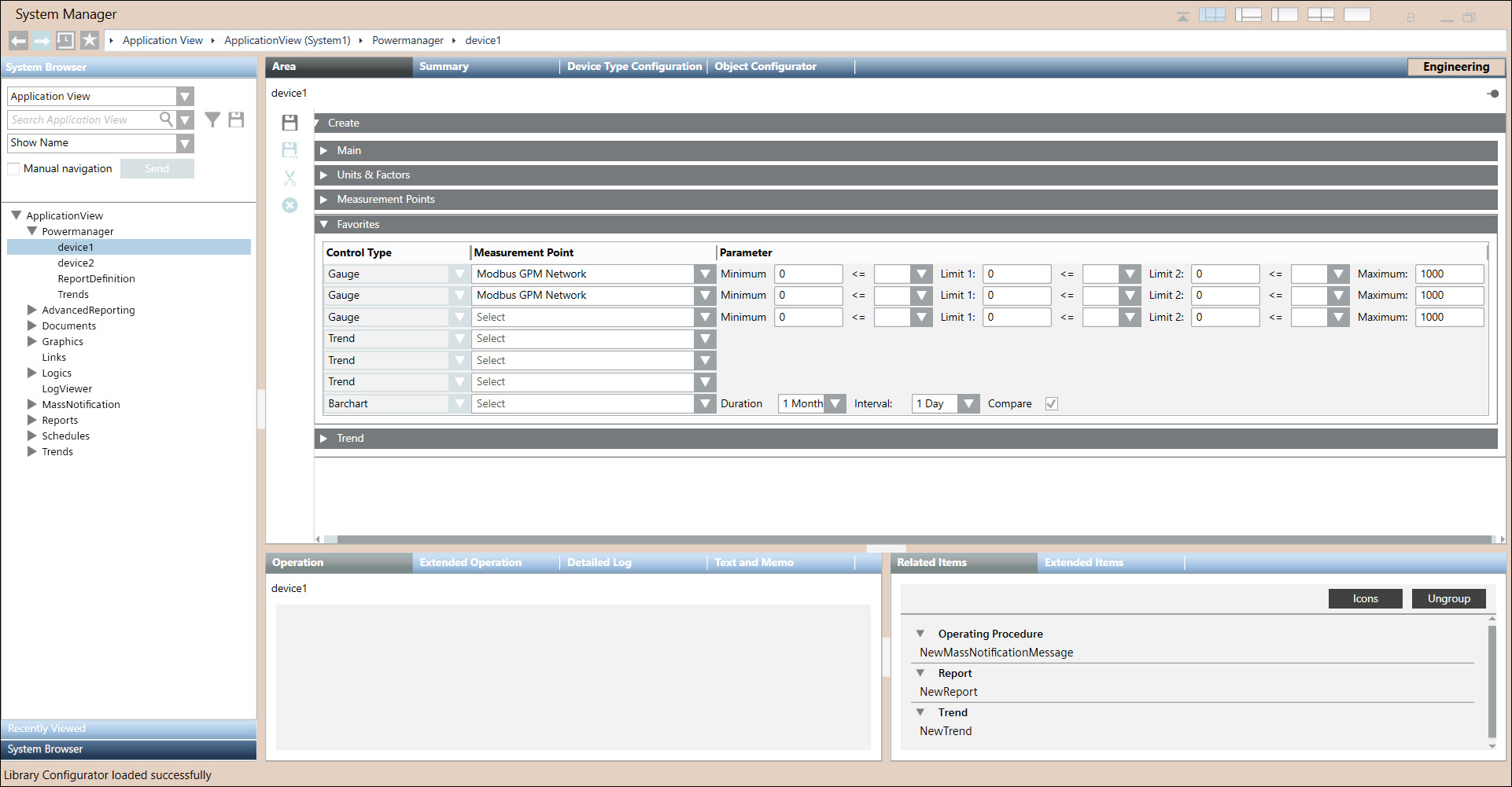

Expander Favoriten
Der Expander Favoriten zeigt alle konfigurierten Gruppen und Messstellen an.
Elemente | Beschreibung |
Steuerungstyp | Zeigt die Darstellungsmodi der konfigurierten Parameter in drei Messgeräten, drei Trends und einem Balkendiagramm an. |
Messstelle | Hier können Sie die Messstellen auswählen, die für das betreffende Gerät konfiguriert werden sollen. |
Parameter | Hier können die Grenzwerte der Messgeräte und die Farbe zur Anzeige der betreffenden Messzeitdauer, die in dem Balkendiagramm verwendet werden soll, eingestellt werden. |
Dauer | Hier können Sie die Dauer auswählen. |
Intervall | Hier können Sie das Zeitintervall auswählen. |
Vergleichen | Hier können Sie die Werte durch Auswahl des Kontrollkästchens vergleichen. |
Expander Trend
Im Expander Trend können Sie die Messstelle aus der Dropdown-Liste auswählen.
Elemente | Beschreibung |
Messstelle | Hier können Sie die Messstellen auswählen, für die der Trend angezeigt werden soll. |
