Konfigurieren von PowerQuality-Alarmen

Wenn PowerQuality-Alarme im Bereich der Alarme oben fehlen, führen Sie die folgenden Schritte aus, um PowerQuality-Alarme hinzuzufügen.

  1. Sie haben IEC 61850 und PowerQuality-Erweiterungsmodule zu Ihrem Projekt hinzugefügt.
  2. Der Systemmanager ist im Konfigurationsmodus.
  3. Im System-Browser ist Verwaltungsansicht ausgewählt.

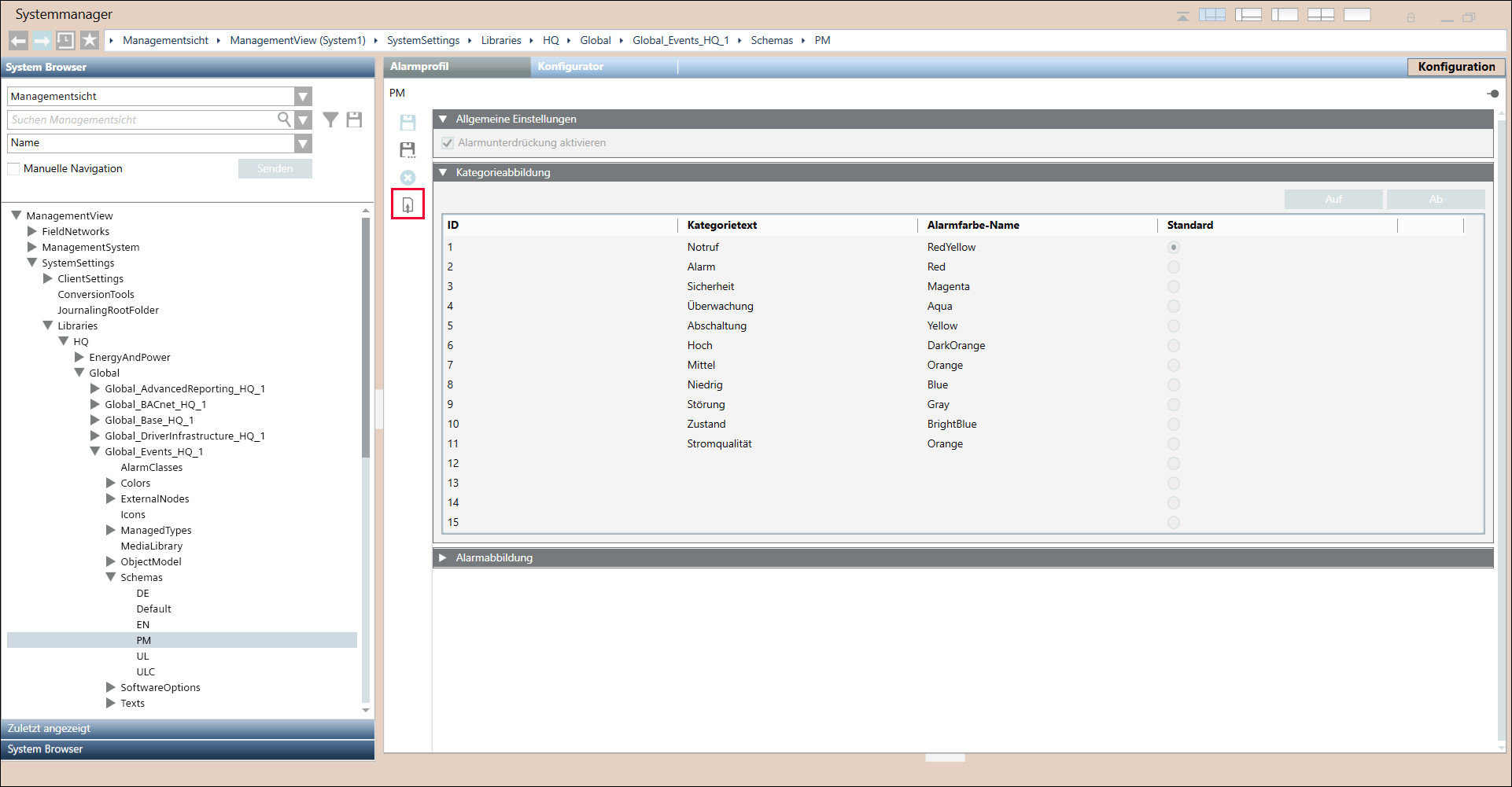

  1. Navigieren Sie zu Systemeinstellungen > Bibliotheken > HQ > Global > Global_Events_HQ_1 > Schemas > PM.
  2. Klicken Sie auf Aktivieren.

  3. Schliessen Sie Powermanager.
  4. Navigieren Sie zu SMC und starten Sie das Projekt neu.

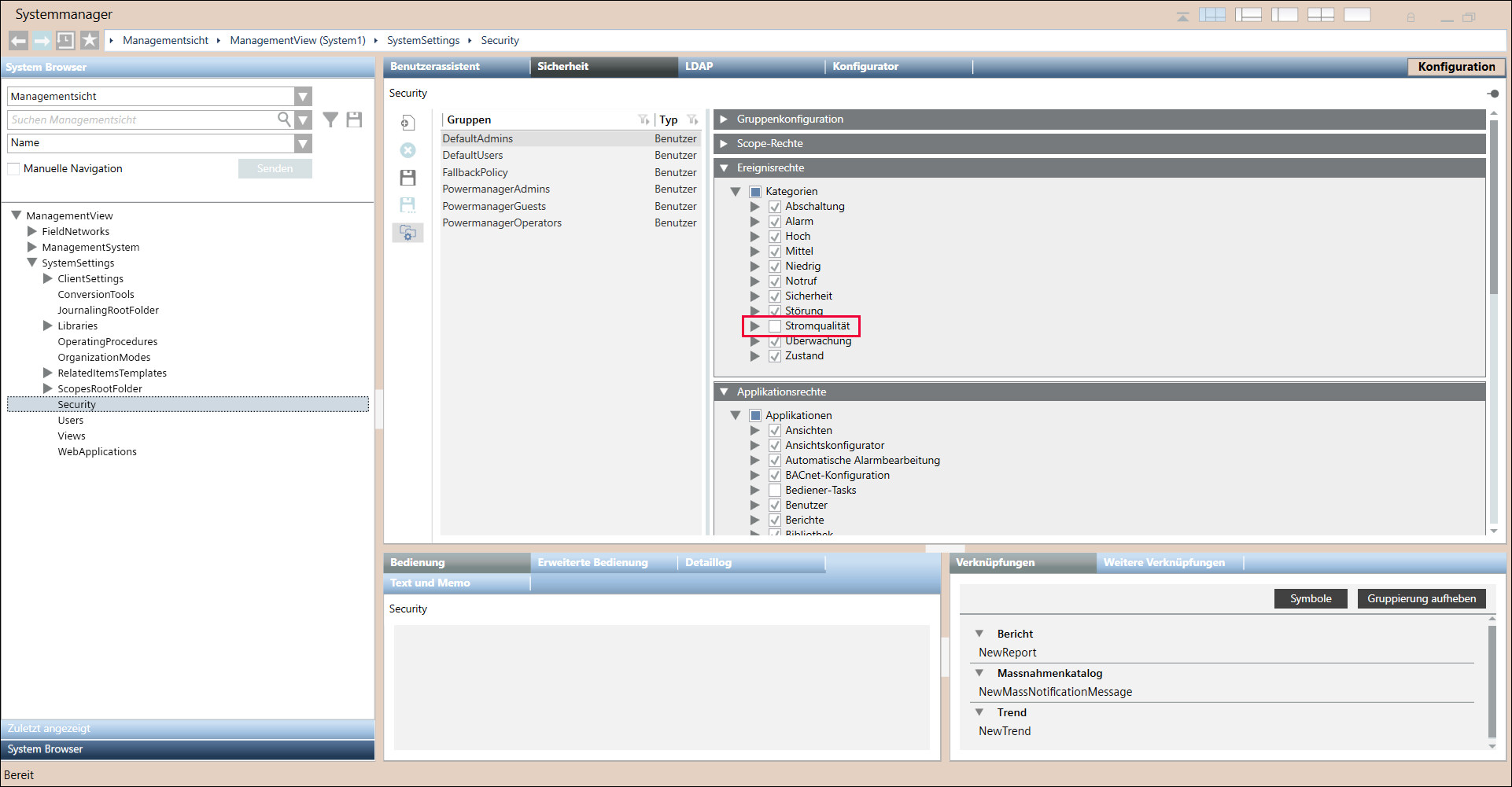

  5. Öffnen Sie Powermanager und navigieren Sie zu Verwaltungsansicht > Systemeinstellungen > Sicherheit Registerkarte > Sicherheit Expander > Ereignisrechte > Stromqualität.

  6. Klicken Sie auf Speichern .
  7. Beenden Sie Powermanager und öffnen Sie ihn erneut.
  1. PowerQuality-Alarme wurden erfolgreich konfiguriert und sind im Alarmbereich oben verfügbar.
