Arbeitsbereich IEC 61850-Konfiguration

Arbeitsbereich Gerätetyp erstellen

Im Expander Gerätetyp erstellen können Sie den Gerätetyp erstellen und konfigurieren.

Expander Datei auswählen

In SCL-Datei auswählen kann die IID-Datei des Gerätes gesucht und ausgewählt werden.

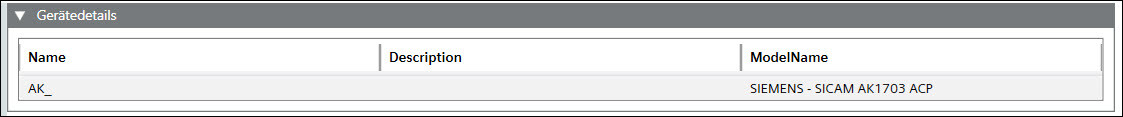

Expander Gerätedetails

Im Expander Gerätedetails werden bei Auswahl der Datei per Voreinstellung Name, Beschreibung und Modellname angezeigt.

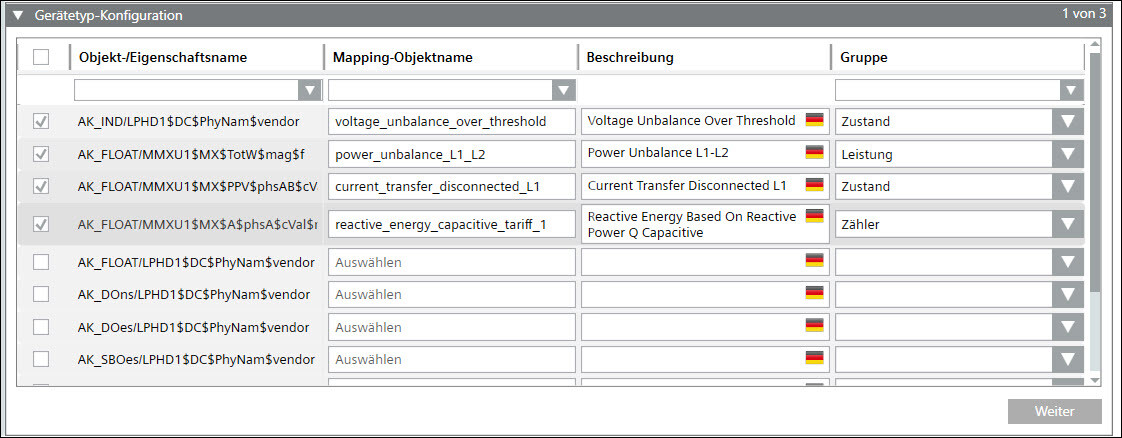

Expander Gerätetyp-Konfiguration

Im Expander Gerätetyp-Konfiguration können Sie den spezifischen Gerätetyp auswählen und konfigurieren.

Pos.	Beschreibung
Kontrollkästchen	Ermöglicht die Auswahl des gewünschten Objekts für den aktuellen Gerätetyp. HINWEIS: Aktivieren Sie die Kontrollkästchen für die Eigenschaften, die dem Gerätetyp zugeordnet werden sollen.
Objekt-/Eigenschaftsname	Zeigt die Liste der IEC 61850-Objekte des ausgewählten Geräts an.
Mapping-Objektname	Hier können Sie den Namen der Messpunkte eingeben.
Beschreibung	Zeigt die Beschreibung des Objekts an.
Gruppe	Hier können Sie den erforderlichen Gruppennamen wählen, der mit dem Messpunkt verknüpft werden soll.

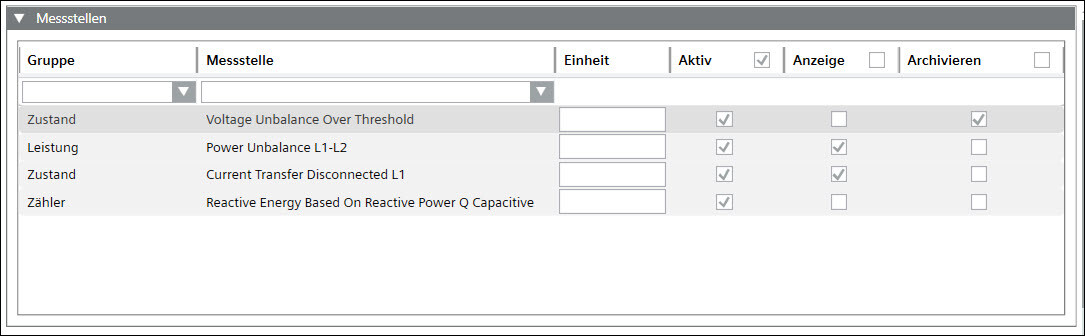

Expander Messpunkte

Im Expander Messpunkte können Sie Gruppen und Messpunkte konfigurieren.

Pos.	Beschreibung
Gruppe	Zeigt die Kategorie des Messpunktes an. Sie können die Messpunktkategorie im Dropdown-Menü wählen.
Messpunkte	Zeigt den Namen des Messpunkts an.
Einheiten	Zeigt die Messeinheiten des Geräts an.
Aktiv	Aktivieren Sie das Kontrollkästchen für den Messpunkt, der aktiv sein soll.
Display	Aktivieren Sie das Kontrollkästchen für den Messpunkt, der im Betriebsmodus > unter der Registerkarte Übersicht > Messwerte angezeigt werden soll.
Archiv	Aktivieren Sie das Kontrollkästchen für die Messpunkte, für die Daten archiviert werden sollen.

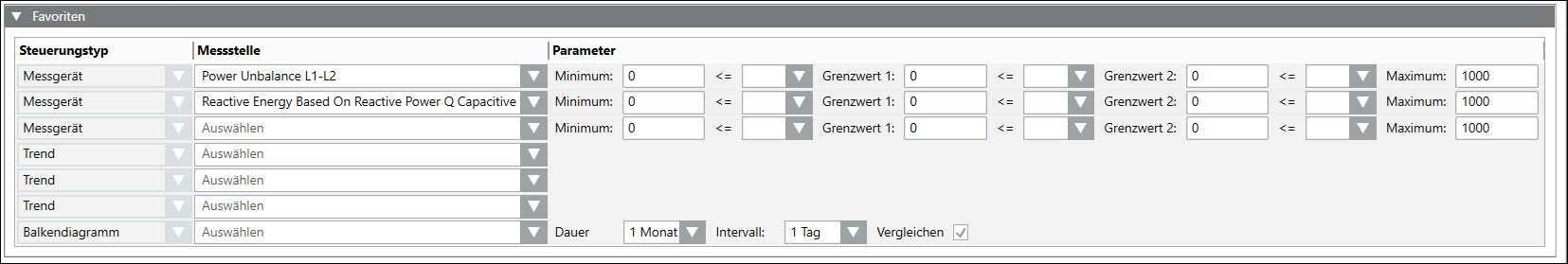

Expander Favoriten

Der Expander Favoriten zeigt alle konfigurierten Gruppen und Messpunkte an.

Pos.	Beschreibung
Steuerungstyp	Zeigt die Darstellungsmodi der konfigurierten Parameter in drei Messgeräten, drei Trends und einem Balkendiagramm an.
Messpunkt	Hier können Sie die Messpunkte auswählen, die für das betreffende Gerät konfiguriert werden sollen.
Parameter	Hier können die Grenzwerte der Messgeräte und die Farbe zur Anzeige der betreffenden Messzeitdauer, die in dem Balkendiagramm verwendet werden soll, eingestellt werden.
Dauer	Hier können Sie die Dauer auswählen.
Intervall	Hier können Sie das Zeitintervall auswählen.
Vergleichen	Hier können Sie die Werte durch Auswahl des Kontrollkästchens vergleichen.

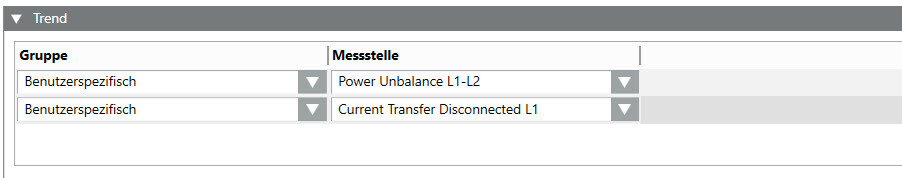

Expander Trend

Mit dem Expander Trend können Sie bis zu sieben Einträge unter dem Messpunkt für den Einzelgruppentyp auswählen.

Pos.

Beschreibung

Gruppe

Hier können Sie den Gruppentyp auswählen.

Messpunkt

Hier können Sie die Messpunkte auswählen, für die der Trend angezeigt werden soll.

HINWEIS: Nur die benutzerdefinierte Gruppe steht dazu zur Verfügung

Expander Features

Mit dem Expander Features können Sie Leistungsperiode, Webseite und Impulsenergie konfigurieren. Aktivieren Sie dazu das Optionsfeld.

Pos.	Beschreibung
Leistungsperiode	Hier können Sie die Berechnung der Leistungsperiode aktivieren/deaktivieren. HINWEIS: Das Feature Leistungsperiode wird standardmässig aktiviert, wenn mindestens ein Messpunkt zur Leistungsperiodengruppe gehört. Die Lastprofil-Periodenlänge für Messpunkte vom Leistungsperiodengruppen-Typ wird dabei auf 15 Minuten eingestellt.
Webseite	Ermöglicht die Anzeige der Gerätewebseite in der Betriebsansicht. Nur wenn Sie eine Geräteinstanz erstellt haben, stellen Sie sicher, dass Sie die Portnummer im erweiterten Betrieb angeben.
Impulsenergie	Zur Aktivierung der COHO-Berechnung.
Energiezähler	Konfiguration der Datenpunkte für die Impulsenergie und die tatsächliche Energie für die COHO-Berechnungen.

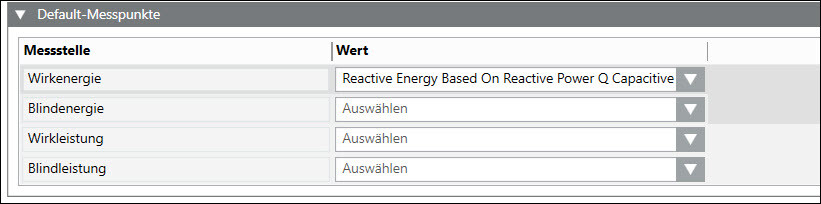

Expander Default-Messpunkte

Der Expander Default-Messpunkte bietet eine Tabelle zur Auswahl der entsprechenden Messpunkte.

Pos.	Beschreibung
Messpunkt	Zeigt alle ausgewählten energie- und leistungsbezogenen Messpunkte an.
Wert	Hier können Sie den energie- und leistungsbezogenen Messpunkt aus der Dropdown-Liste auswählen.

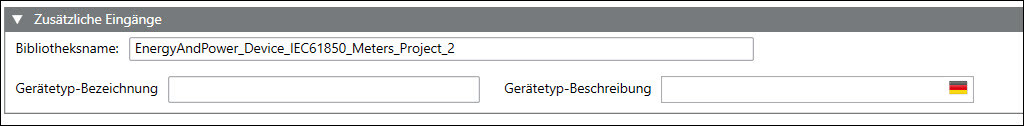

Expander Zusätzliche Eingänge

Der Expander Zusätzliche Eingänge bietet weitere Einzelheiten zum Gerätetyp.

Pos.	Beschreibung
Bibliotheksname	Zeigt den Namen der Bibliothek an. Voreingestellt ist die Anzeige der Bibliothek auf Projektebene. HINWEIS: Ziehen Sie die Bibliothek in das Feld Bibliothekname.
Gerätetyp-Bezeichnung	Hier können Sie die Gerätetyp-Bezeichnung angeben. HINWEIS: Die Bezeichnung des Gerätetyps muss bibliotheksübergreifend eindeutig sein.
Gerätetyp-Beschreibung	Zeigt die Gerätetyp-Beschreibung an, die der Gerätetyp-Bezeichnung entspricht.

Expander Gerätetyp löschen

Der Expander Gerätetyp löschen bietet die Möglichkeit, den Gerätetyp zu löschen.

HINWEIS: Achten Sie darauf, dass die unter dem Gerätetyp angelegten Geräte gelöscht werden, bevor der Gerätetyp gelöscht wird.
