Expander Konfiguration

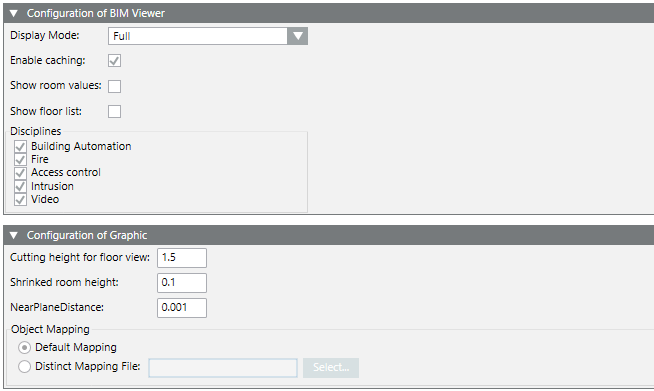

Konfiguration des BIM-Viewer
Hinweis: Die Eigenschaften gelten für das gesamte BIM-Projekt.
Anzeigemodus	Vollständig: Berechnet alle grafischen Objekte neu, sobald der Cursor bewegt wird. Benötigt viel RAM. Optimiert: In der Übersicht werden keine Grafikobjekte für das Gebäude berechnet. In der Stockwerksansicht werden nur die Grafikobjekte berechnet, die sich in dem jeweiligen Stockwerk befinden. Diese Vorgehensweise senkt die Rechenleistung erheblich.
Caching aktivieren	Wenn dieses Kontrollkästchen aktiviert ist, werden die BIM-Daten temporär gespeichert, um das Bild schneller zu erstellen. Zum Aktualisieren des Caches drücken Sie <Alt> + <Pos1>.
Raumwerte anzeigen	Wenn diese Option aktiviert ist, wird beim Öffnen der Stockwerksübersicht das Feld für Raumwerte angezeigt. Über Raumwertanzeige kann dieses Feld jederzeit ein- oder ausgeblendet werden.
Stockwerksliste anzeigen	Wenn diese Option aktiviert ist, wird beim Öffnen der Stockwerksübersicht eine Liste der Stockwerke angezeigt. Über Stockwerkslistenfenster kann diese Liste jederzeit ein- oder ausgeblendet werden.
Disziplinen	Wenn diese Option aktiviert ist, können die Disziplinen Gebäudeautomation, Brand, Zugangskontrolle, Einbruch und Video separat aktiviert werden.
Grafikkonfiguration
Hinweis: Die Eigenschaften gelten jeweils nur für eine Grafikseite.
Schnitthöhe für Stockwerksansicht reduzieren	Dieser Wert gibt die Höhe (in Metern) über dem Niveau des unteren Stockwerks an, das in der Stockwerksansicht einen Ausschnitt aufweist. Alle Räume werden auf dieselbe Höhe zugeschnitten.
Reduzierte Raumhöhe	Das System fügt bei der Auswahl der Raumfarben „verkleinerte Raumobjekte“ hinzu. Je nach Konzept des BIM-Modells enthalten einige Räume Stockwerke, andere wiederum nicht. Ein ausgewählter / farbiger Raum ist nicht sichtbar, wenn der Raum ein Stockwerk enthält und dieses „dicker“ ist als die „reduzierte Raumhöhe“. Diese Zahl muss erhöht werden, wenn z.B. bei der Auswahl eines Raums kein schattiertes Muster zu sehen ist.
Ebenenabstand	Dies ist ein Spezialwert, der normalerweise nicht geändert wird. Eine Änderung des Wertes kann hilfreich sein, wenn die Oberfläche einiger BIM-Elemente beim Bewegen/Drehen des Modells „flackert“.
Objektverknüpfung	Standardverknüpfung In erster Instanz wird standardmässig wird die Datei ProductMapping_HQ.csv verwendet, um BIM-Modelle und Desigo CC-Objekte zu verknüpfen. In zweiter Instanz wird, falls vorhanden, die Datei ProductMapping.csv als Standard verwendet. Projektverknüpfungsdatei: Eine spezielle Datei ProductMapping_Graphic_page.csv, die nur für diesen Standort verwendet wird.
