Mehrere BIM-Modelle kombinieren
Sie können mehrere BIM-Modelle kombinieren. Dies ist nützlich, wenn Sie mehrere IFC-Modelle für ein BIM-Projekt haben, z.B. eines für das Architekturmodell und eines für jede Disziplin (Gebäudeautomations- und -steuerungsanlagen, Sicherheitsanlagen usw.).
Die Koordinatensysteme der verschiedenen IFC-Modelle müssen synchronisiert werden. Kombinierte Modelle können nicht bewegt werden.
Grundlegender Arbeitsablauf (siehe detaillierte Beschreibung des BIM Viewer):
- Erstellen Sie für jedes IFC-Modell eine separate Desigo CC BIM-Grafik und speichern Sie sie als normale Desigo CC BIM-Grafik.
- Öffnen Sie die BIM-Basisgrafik im BIM-Viewer (dies ist normalerweise der Architekturmodus) und ziehen Sie die zu kombinierenden Grafiken (normalerweise Modelle mit Geräten) aus der Applikationssicht in das Fenster des BIM-Viewers.
Beispiel für den Kombinationsprozess

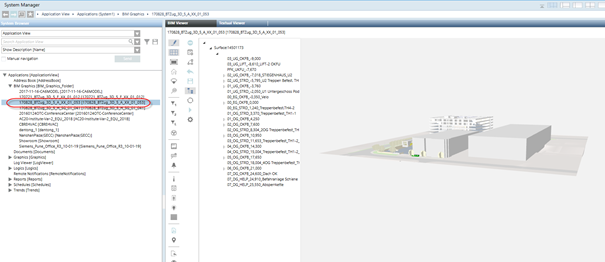

BIM-Modell als Basisgrafik

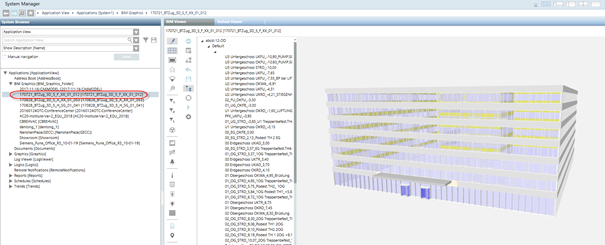

Zusätzliche BIM-Modelle als BIM-Grafiken (hier das Fenster)

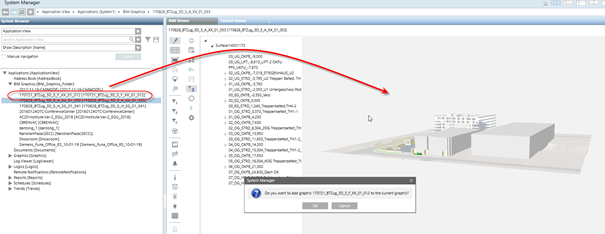

Ziehen Sie die Grafik auf die Basisgrafik.

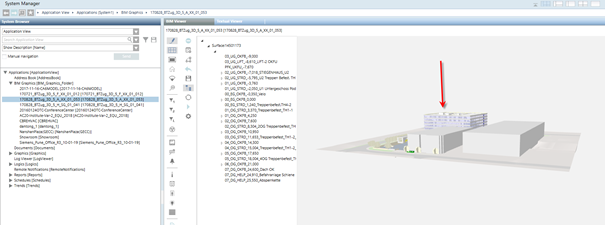

Resultat
Die Informationen zu den kombinierten Grafiken werden beim Speichern der BIM-Basisgrafik mitgespeichert. Die zusätzlichen Grafiken werden beim erneuten Öffnen der BIM-Basisgrafik automatisch geladen.
- Die vollständige kombinierte Grafik wird angezeigt, wenn Sie die BIM-Basisgrafik im System Browser auswählen. Wenn Sie eine andere (Teil-) Grafik auswählen, wird nur diese Grafik angezeigt.
- Rekursive Kombinationen werden nicht unterstützt, z.B. wenn die zusätzliche BIM-Grafik kombinierte Grafiken enthält, ist das Ergebnis nicht wie vorgesehen.
