Zusätzliche Raumwertanzeige hinzufügen

Szenario: In den BIM-Daten gibt es einen grossen Raum. Aus regelungstechnischen Gründen müssen jedoch zwei oder mehr Systemdatenräume zu diesem Raum hinzukommen. In diesem Fall müssen die zusätzlichen Systemdatenräume manuell dem BIM-Datenraum zugeordnet werden.

  1. Klicken Sie Objektstrukturanzeige umschalten .
  2. Die BIM-Hierarchiestruktur wird auf dem Register BIM-Viewer angezeigt.
  3. Aktivieren Sie im System Browser das Kontrollkästchen Manuelle Navigation.
  4. Wählen Sie im System Browser die technische Sicht.
  5. Wählen Sie Technische Sicht > [Subsystemname] > [Gebäudename] > [Stockwerk] > [Raum] > > [Raum 118] > {RHavcCoo} HLK-Raumkoordination.
  6. Ziehen Sie das Objekt RHavcCoo auf den entsprechenden Raum 117 in der BIM-Hierarchiestruktur.
  7. Wählen Sie Applikationen > BIM-Grafiken > [Gebäudegrafik].
  8. Klicken Sie Stockwerksliste anzeigen .
  9. Klicken Sie in der Stockwerkliste das gewünschte Stockwerk.
  10. Im BIM-Raum sind zwei oder mehr Raumwertanzeigen vorhanden.
  11. Markieren Sie die Raumwertanzeige (rot unterlegt) und verschieben Sie sie an die neue Position.
  12. Die geänderte Position bleibt erhalten, wenn die BIM-Daten erneut importiert werden. Eine Bearbeitung kann erforderlich sein, wenn Räume zusammengelegt oder Wände während einer Aktualisierung des BIM-Modells verschoben werden.
  13. Klicken Sie Speichern .

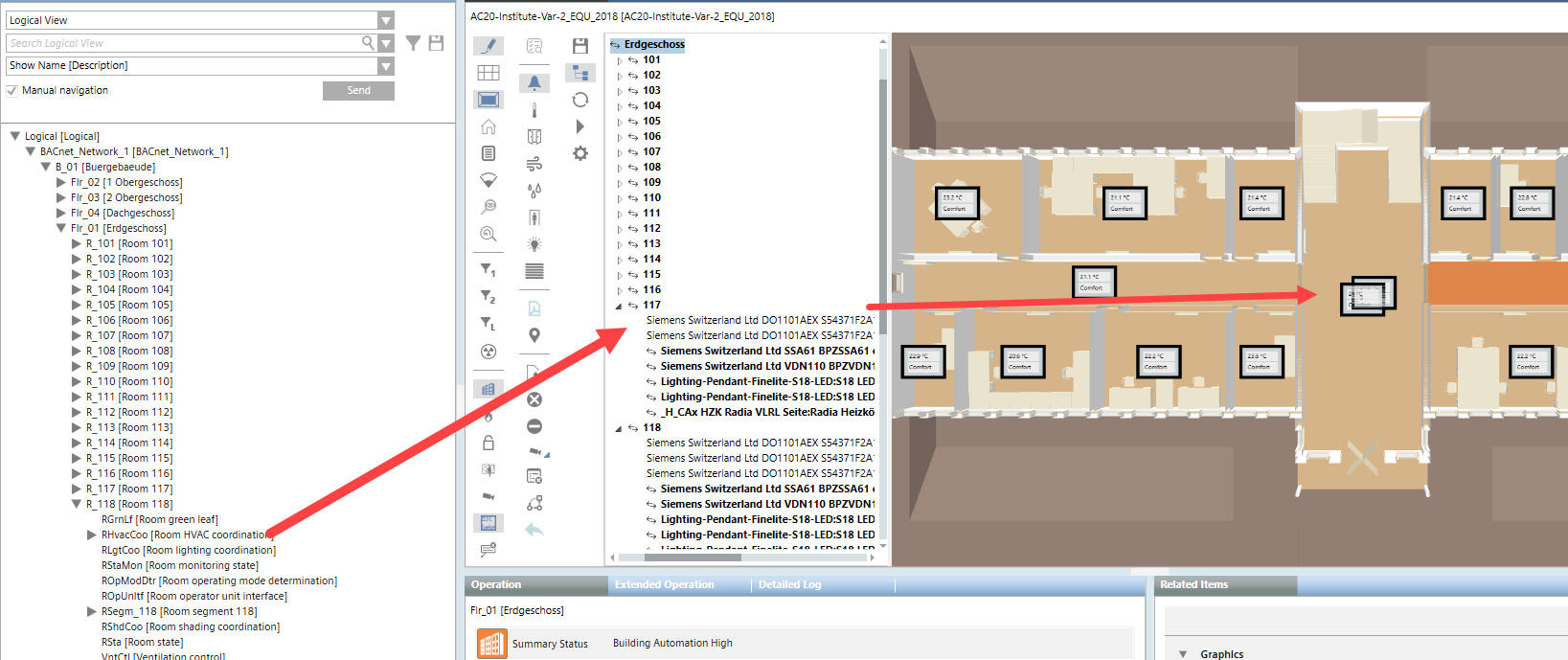

Zwei Raumwertanzeigen in einem Raum
Zwei Raumwertanzeigen in einem Raum
