Türen verknüpfen (SiPass-Integration)

Szenario: Zur Überwachung der Türzustände (SiPass-Integration) müssen Desigo CC-Objekte manuell mit dem BIM-Objekt verknüpft werden. Die Verknüpfung muss manuell eingegeben werden, da sich die Benennung von SiPass-Daten und BIM-Objekt in der Regel unterscheidet.

  1. Sie haben die BIM-Datendateien importiert.
  2. Sie haben eine CSV-Datendatei importiert.
  1. Wählen Sie in der Objektstruktur des BIM Viewer …\[Türen] > Objekt.
  2. Wählen Sie im System Browser die Managementsicht.
  3. Wählen Sie Projekt > [Netzwerkname] > […] > [Geräte] > [Gruppe] > [Gerät] > [Tür].

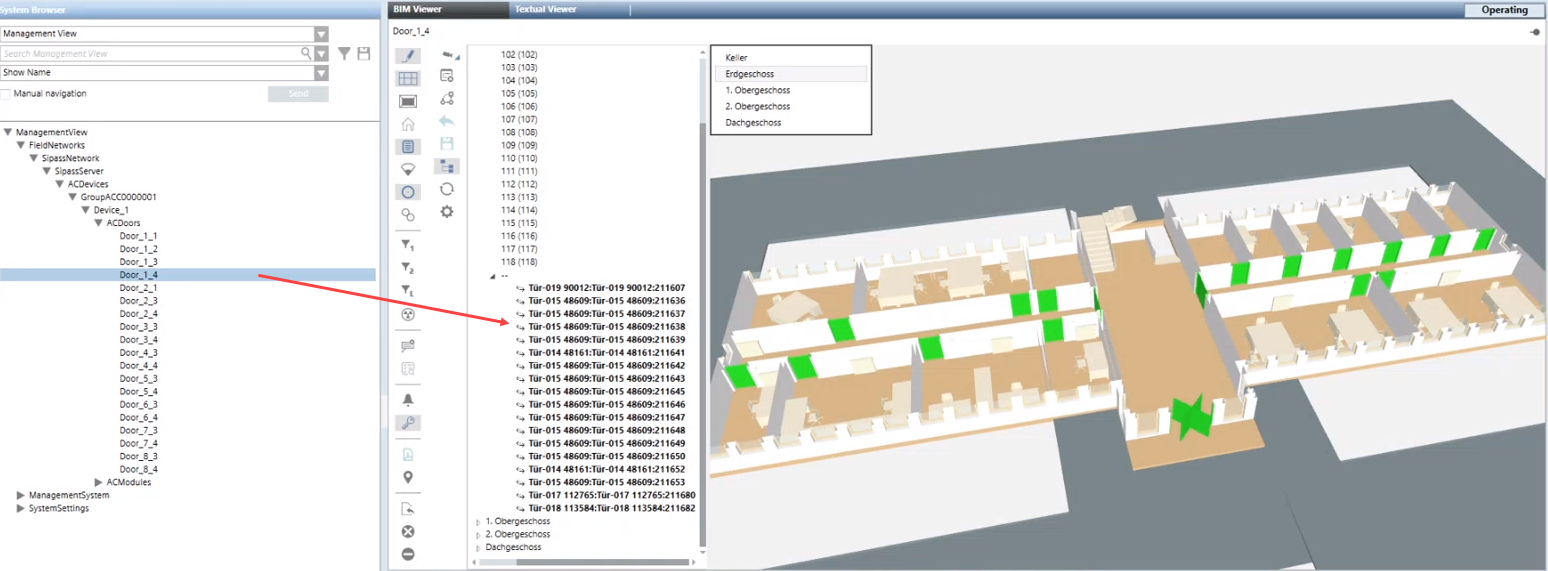

  4. Ziehen Sie das Türobjekt in die jeweilige BIM-Hierarchiestruktur.
  5. Das Dialogfeld Verknüpfungen hinzufügen wird angezeigt.
    Hinweis: Diese Einstellungen sind für SiPass nicht relevant.
  6. Klicken Sie OK.
  7. Die Verknüpfungen werden erstellt und mit dem Symbol und fettgedrucktem Text angezeigt.
  8. Klicken Sie Speichern .
