Verknüpfungen automatisch zuweisen

  1. Automatische Verknüpfungen basieren auf den vorhandenen BIM-Daten und den konfigurierten Systemdaten der Geräte. Der Text muss im Vorfeld mit den einzelnen Parteien abgesprochen werden, da die Objektnamen aus unterschiedlichen Quellen entnommen werden. Mögliche Eigenschaftserweiterungen oder die Verwendung eines Standards in BIM-Objekten verbessern die automatische Verknüpfung.
    Hinweis: BIM-Texte können nur in einer Sprache bereitgestellt werden.
  1. Klicken Sie Objektstrukturanzeige umschalten .
  2. Die BIM-Hierarchiestruktur wird auf dem Register BIM-Viewer angezeigt.
  3. Aktivieren Sie im System Browser das Kontrollkästchen Manuelle Navigation.
  4. Wählen Sie im System Browser die technische Sicht.
  5. Wählen Sie Technisch > [Netzwerkname] > [Gebäudename].
    Hinweis: Sie kann auch über die Managementsicht zugeordnet werden (z.B. für SiPass).

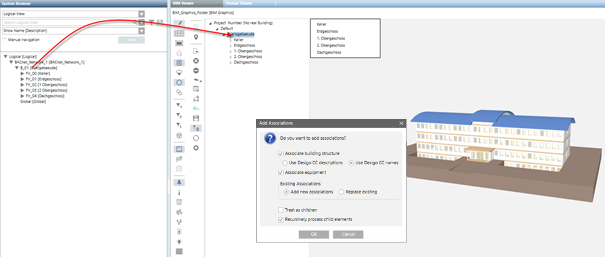

  6. Ziehen Sie den Objektordner in die BIM-Hierarchiestruktur.
  7. Das Dialogfeld Verknüpfungen hinzufügen wird angezeigt. Ausführliche Informationen zu den Optionen finden Sie in der Tabelle Dialogfeld Optionen zu Verknüpfungen hinzufügen.
  8. Gehen Sie im Dialogfeld Neue Verknüpfung hinzufügen wie folgt vor:
    Wählen Sie im Feld Vorhandene Verknüpfungen entweder Neue Verknüpfungen hinzufügen oder Vorhandene ersetzen.
    b. Geben Sie im Feld Für Verknüpfungen verwenden die Beschreibungen und Namen ein.
    c. Deaktivieren Sie das Kontrollkästchen Als untergeordnete Elemente behandeln.
    d. Aktivieren Sie das Kontrollkästchen Untergeordnete Elemente rekursiv verarbeiten.
  9. Klicken Sie OK.
  10. Die Verknüpfungen werden erstellt und mit dem Symbol und fettgedrucktem Text angezeigt. Alle nicht verknüpften Objekte müssen im nächsten Schritt manuell bearbeitet werden. Bei Inkonsistenzen zwischen BIM-Daten und Projektdaten können keine Verknüpfungen erstellt werden.
  11. Klicken Sie Speichern .
