Gemischte Abbildung

Gemischte Abbildung wird verwendet, um zwei oder mehr Objekte mit denselben Objektinformationen auf einem Objekt abzubilden. Typische Beispiele sind Ventilatoren, Pumpen oder Klappen, die im Hinblick auf Funktionalität parallel betrieben werden.

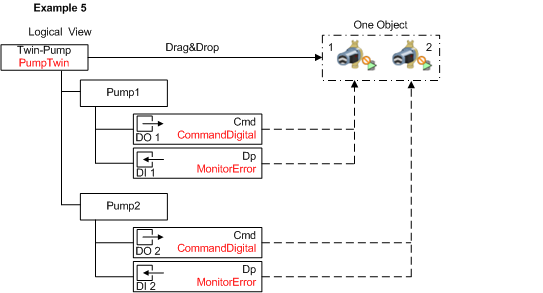

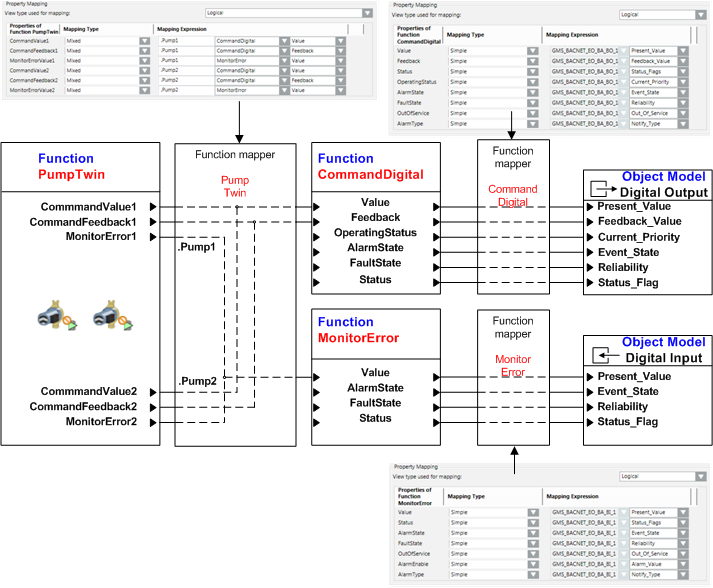

Beispiel 5 zeigt Pump1 und Pump2 mit zusätzlich konfiguriertem Hierarchieobjekt unter der Funktion PumpTwin. Jedes Hierarchieobjekt hat untergeordnete CommandDigital und MonitorError Funktionen. Dadurch dass die Hierarchieobjekte .Pump1 und Pump.2 Teil der Funktion TwinPump sind, wird die Eindeutigkeit der einzelnen Objektinformationen sichergestellt.

Bei der Grafikkonfiguration erfolgt das Drag & Drop auf der Objekthierarchie von TwinPump. Während des Betriebs werden die Eigenschaften beider Pumpen im Register Bedienung der TwinPump angezeigt.
