Erweiterte Abbildung

Bei der Erweiterten Abbildung, die vom Subsystem abhängt, werden mehrere Datenpunkte für die Darstellung und Bedienung eines Objektes benötigt. Voraussetzung dafür ist, dass die logische Abbildung im System hierarchisch ist. Dies ist z.B. eine Pumpe mit einem digitalen Ein- und Ausgang.

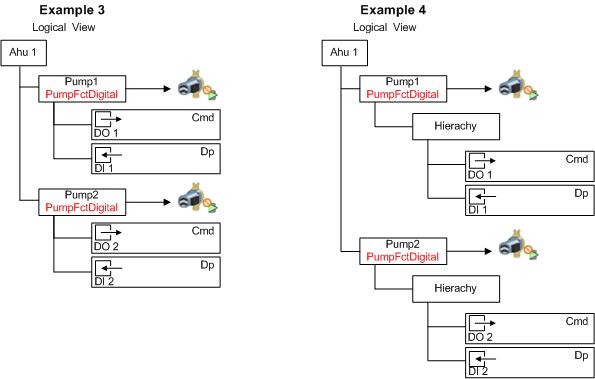

Beispiel 3 zeigt Pumpe1 und Pumpe2 mit der Funktion PumpFctDigital sowie die zwei untergeordneten Datenpunkte Cmd und Dp (keine Funktion zugeordnet). Bei der Bedienung im Register Bedienung werden die Eigenschaften der Datenpunkte Cmd und Dp für die gewählte Pumpe zusammen angezeigt. Beim Grafikengineering erfolgt das Drag & Drop auf der Objekthierarchie von Pump1 und Pump2.

Beispiel 4 zeigt eine zusätzliche Hierarchie zwischen der Funktion PumpFctDigital und den Datenpunkten Cmd und Dp. Die Daten können aufgrund unterschiedlicher Objekthierarchien nicht abgebildet werden. Wenn beide Varianten in einem Projekt vorhanden sind, müssen den Funktionen unterschiedliche Namen zugewiesen werden (nicht empfohlen).

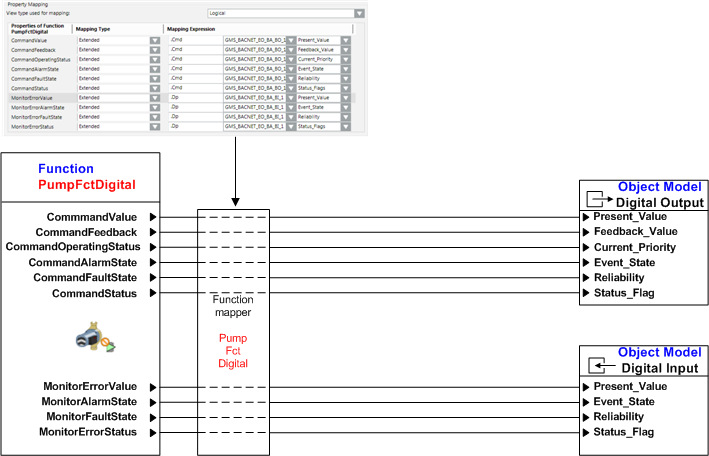

Beispiel 3 zeigt, wie die Funktion PumpFctDigital erstellt wird und die hierarchischen Angaben .Cmd und .Dp für untergeordnete Objekte verwendet werden.

Beispiel 4 zeigt, wie die Funktion PumpFctDigital erstellt wird und die hierarchischen Angaben Hierarchie.Cmd und Hierarchie.Dp für untergeordnete Objekte verwendet werden.

Funktion einem Objekt (Instanz) zuweisen

Bei einer Drittanbieter-Integration stehen die Funktionsinformationen nicht zur Verfügung und müssen den übergeordneten Objekten (Pumpe1 und Pumpe2) nachträglich im Konfigurator manuell zugewiesen werden (Funktion einem Objekt zuweisen).
