Expander Kommunikation
Die im Kommunikationsexpander angezeigten Felder variieren je nach ausgewähltem Gerätetyp.

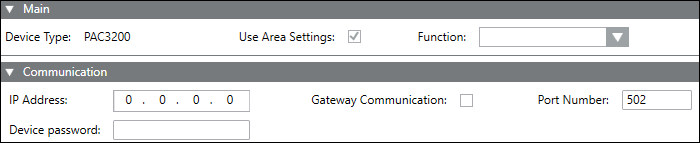

Versorgungsgeräte
Die angezeigten Felder variieren je nach gewähltem Gerät.
- IP-Adresse: Geben Sie die IP-Adresse des Geräts für die Kommunikation an. Verwenden Sie bei der Kommunikation über ein Gateway die IP-Adresse der übergeordneten Ebene. Verwenden Sie bei der Kommunikation über Modbus TCP die IP-Adresse des Geräts.
- Gateway-Kommunikation: Aktivieren Sie dieses Kontrollkästchen für die Gateway-Kommunikation, wenn das Gerät über Modbus RTU und Gateway verbunden ist.
- Port-Nummern: Der Standardwert ist 502.
Hinweis: Wenn ein Gerät über den Slot 1 des PAC 4200 angeschlossen ist, verwenden Sie die Portnummer 17002. Wenn ein Gerät über den Slot 2 angeschlossen ist, verwenden Sie 17003. - Zugriffspunkt: Das Kontrollkästchen ist standardmässig aktiviert und stellt den Zugriffspunkt auf das Gateway (COM100/COM800/Powercenter 3000/ThirdParty) ein.
- Geräteadresse: Standardwert ist 1. Bezeichnet die Modbus-Adresse im Modbus RTU-Subnetz.
Hinweis: Die Geräteadresse wird auf die nächste verfügbare Adresse zurückgesetzt, wenn sich die IP-Adresse unter dem Expander Kommunikation ändert. - Geräte-Passwort: Passwortgeschützte Geräte können nur synchronisiert werden, wenn Sie das richtige Passwort eingeben.
- Benutzername: Geben Sie den Benutzernamen ein.
PQ-Geräte
- IP-Adresse: Geben Sie die IP-Adresse des Geräts für die Kommunikation an. Der Wert der IP-Adresse muss zwischen 0.0.0.0 - 255.255.255.255 liegen.
- Port-Nummern: Port-Nummer des Geräts. Der Standardwert ist 502.
Hinweis: Wenn ein Gerät über den Slot 1 des PAC 4200 angeschlossen ist, verwenden Sie die Portnummer 17002. Wenn ein Gerät über den Slot 2 angeschlossen ist, verwenden Sie 17003.

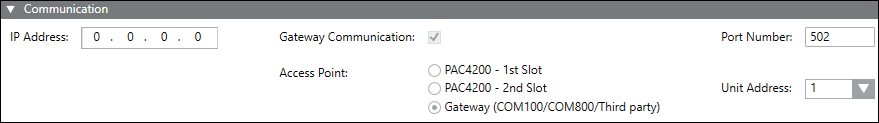

Leistungsschalter
- IP-Adresse: Geben Sie die IP-Adresse des Geräts für die Kommunikation an. Verwenden Sie bei der Kommunikation über ein Gateway die IP-Adresse der übergeordneten Ebene. Verwenden Sie bei der Kommunikation über Modbus TCP die IP-Adresse des Geräts.
- Gateway-Kommunikation: Das Kontrollkästchen ist standardmässig aktiviert und stellt den Zugriffspunkt auf das Gateway (COM100/COM800/Powercenter 3000/ThirdParty) ein.
- Port-Nummern: Der Standardwert ist 502.
Hinweis: Wenn ein Gerät über den Slot 1 des PAC 4200 angeschlossen ist, verwenden Sie die Portnummer 17002. Wenn ein Gerät über den Slot 2 angeschlossen ist, verwenden Sie 17003. - Zugriffspunkt: Das Kontrollkästchen ist standardmässig aktiviert und stellt den Zugriffspunkt auf das Gateway (COM100/COM800/Powercenter 3000/ThirdParty) ein.
- Geräteadresse: Der Standardwert ist 1. Er bezeichnet die Modbus-Adresse im Modbus RTU-Subnetz.
NOTE: Die Geräteadresse wird auf die nächste verfügbare Adresse zurückgesetzt, wenn sich die IP-Adresse unter dem Expander Kommunikation ändert.
