Register Übersicht (Power Devices und PQ-Geräte)

Das Register Übersicht zeigt die verschiedenen von den Geräten gemessenen Datenpunktwerte an. Es enthält die folgenden Kacheln:

• Zusammenfassung: Zeigt die Echtzeitwerte für Spannung, Leistung, Strom, Leistungsfaktor und Frequenz an.

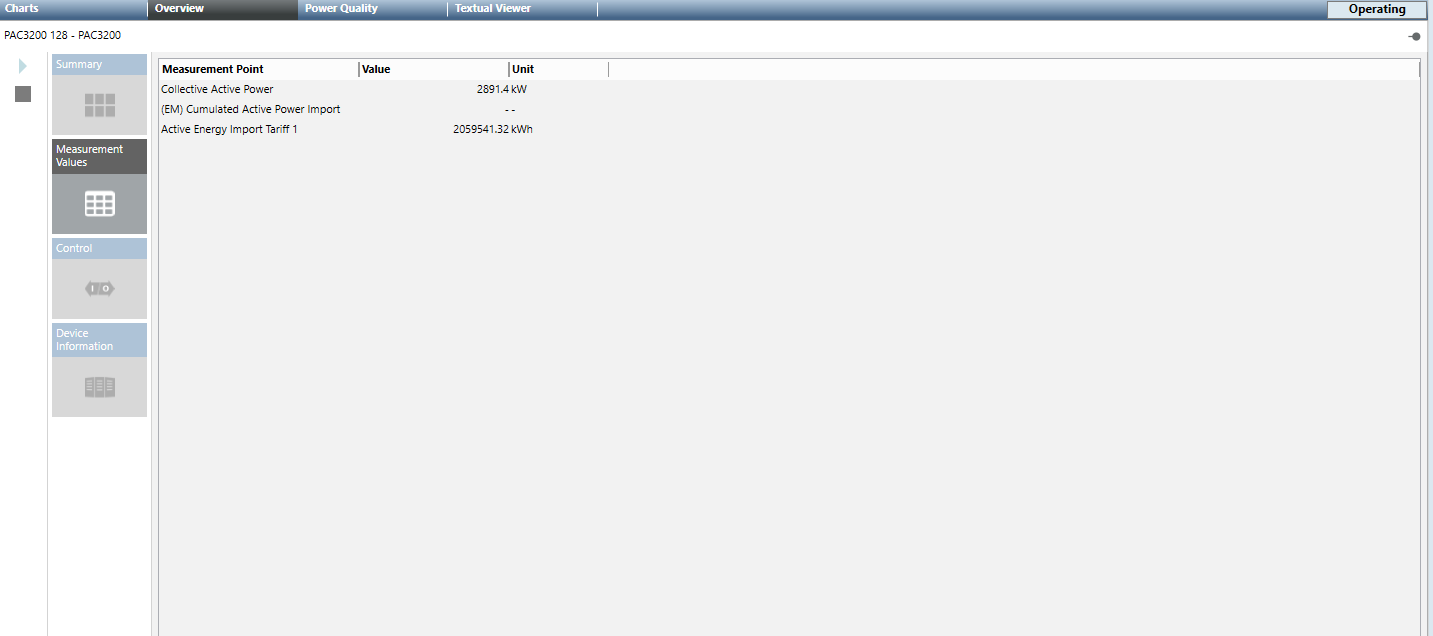

• Messwerte: Bei Auswahl dieser Kachel werden die vorkonfigurierten Messpunkte des gewählten Geräts mit Beschreibung, aktuellem Messwert und definierter Einheit angezeigt.

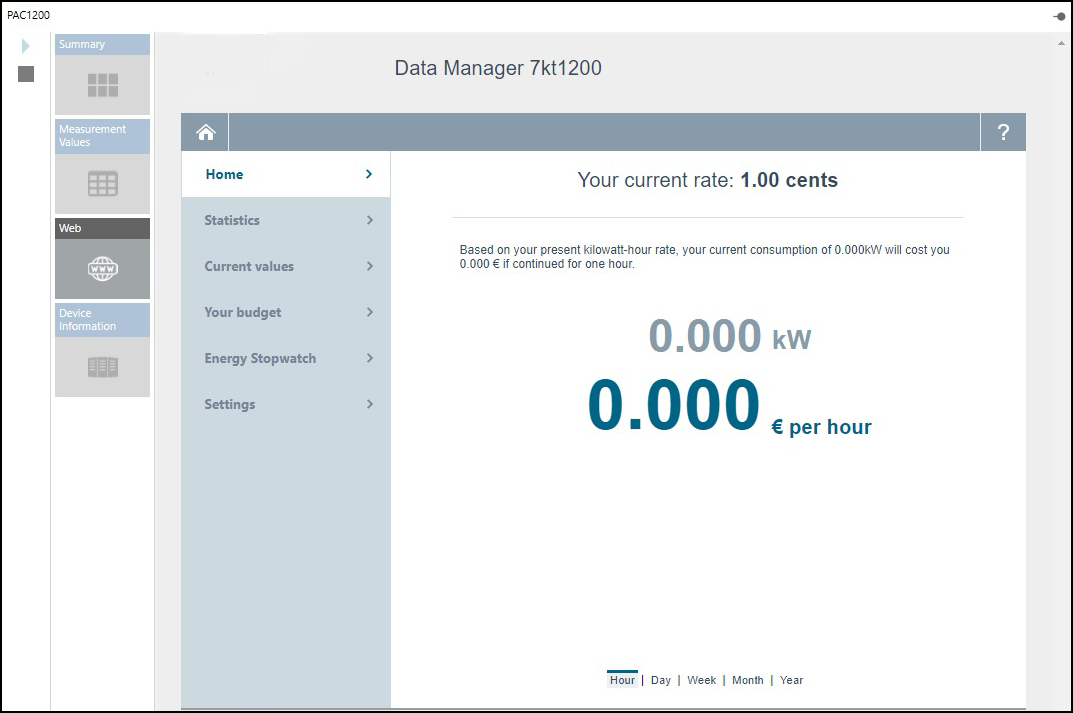

• Web: Hier können Sie die Geräteeinstellungen für Geräte mit Webseiten online anzeigen und bearbeiten.



•

  Hinweis:
  Das Laden der Webseite kann 10-15 Sekunden dauern. Bitte warten Sie, bis die Seite vollständig geladen ist.

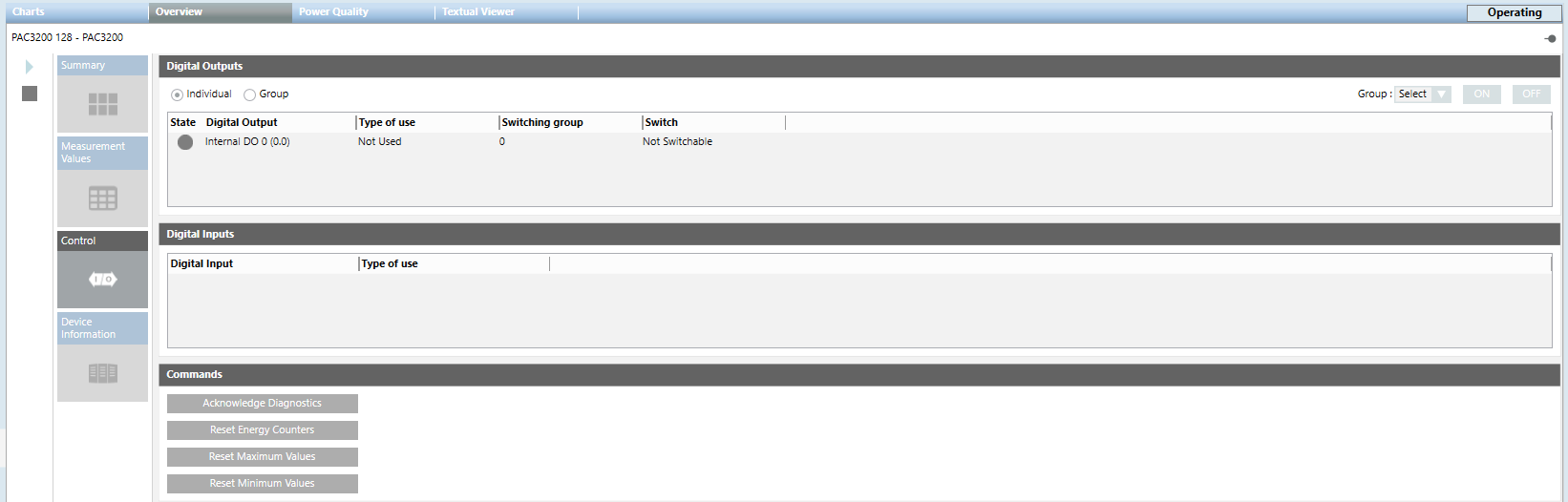

• Steuerung: In dieser Kachel können Sie den Status und die Befehle des jeweiligen Geräts anzeigen und bedienen. Die Kachel enthält folgende Punkte:
• Digitale Ausgänge Ermöglicht das Umschalten der digitalen Ausgänge der Geräte PAC3200, PAC3200T und PAC4200. Konfigurieren Sie die digitalen Ausgänge dazu als Remote-Ausgang im Gerät. Sie können einen digitalen Ausgang ein- oder ausschalten, indem Sie EIN oder AUS klicken. Der Schaltzustand wird durch folgendes Lampensymbol angezeigt:
  - Signal des digitalen Ausgangs ist Hoch (1)
  - Signal des digitalen Ausgangs ist Niedrig (0)
• Digitaleingänge: Zeigt die digitalen Eingänge und ihre Verwendungsart an
• Befehle: Der Abschnitt Befehle enthält Schaltflächen, mit denen Sie die Geräteeinstellungen während der Laufzeit ändern können. Die Befehle können nur übermittelt werden, wenn am Gerät der Passwortschutz ausgeschaltet ist. Folgende Befehle sind verfügbar:
• Diagnose quittieren: Quittiert die diagnostizierten Leistungswerte des Geräts und setzt sie zurück.
• Energiezähler zurücksetzen: Setzt die Werte für die Messpunkte auf 0 zurück.
• Maximalwerte zurücksetzen: Erlaubt Ihnen, den Maximalwert zu aktualisieren.
• Mindestwerte zurücksetzen: Erlaubt Ihnen, den Mindestwert zu aktualisieren.

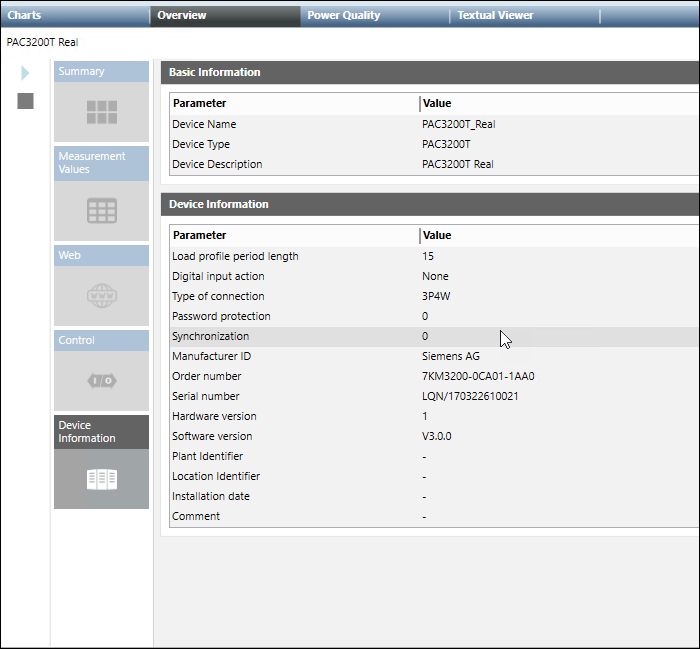

• Geräteinformationen: Zeigt Informationen zum Gerät an, einschliesslich Gerätename, Typ, Beschreibung, Hersteller, Hardware-/Softwareversion usw.

Hinweis:
Wenn ein Neutralleitermodul mit dem PAC3200- oder PAC4200-Gerät verbunden ist, werden die Details des Neutralleiters angezeigt. Die Werte I₅, I₆ und I_n werden in diesem Bereich angezeigt. Darüber hinaus zeigt die Zusammenfassung auch den gemessenen Neutralstrom.
