Register Diagramme

Das Register Diagramme enthält die folgenden Kacheln:

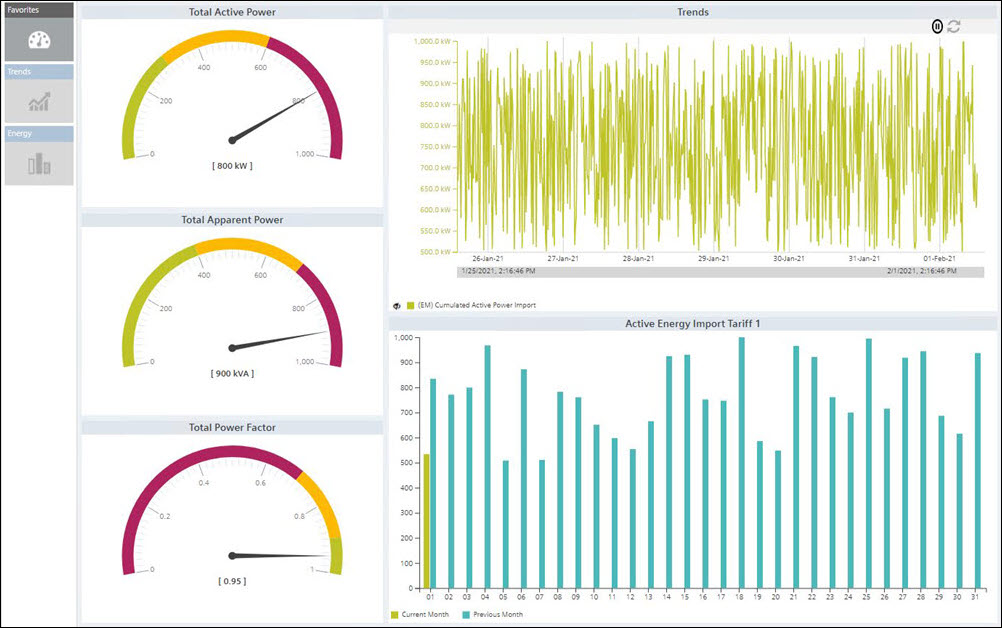

• Favoriten: (Standardauswahl): Zeigt die Steuerelemente an, wie z.B. Messgeräte und Trends, die den konfigurierten Messpunkten zugeordnet sind. Es gibt drei Messgeräte, die die Werte der konfigurierten Messpunkte anzeigen.
• Die Messgeräte zeigen die Beschreibung eines Messpunkts, den Farbbereich sowie die Werte und deren Einheiten an.
• Das Steuerelement Trend gibt die Schwankungen der Werte eines Geräts über einen bestimmten Zeitraum an. Ein Trend kann eine beliebige Anzahl hierarchisch angeordneter Bereiche zur Darstellung von Kurven mit Skalen und Legenden enthalten. Die Trendansicht ermöglicht einen visuellen Vergleich einzelner Trends.
• Der Bereich Balkendiagramm zeigt den konfigurierten Messpunkt mit einem Monat als Standardintervall an.

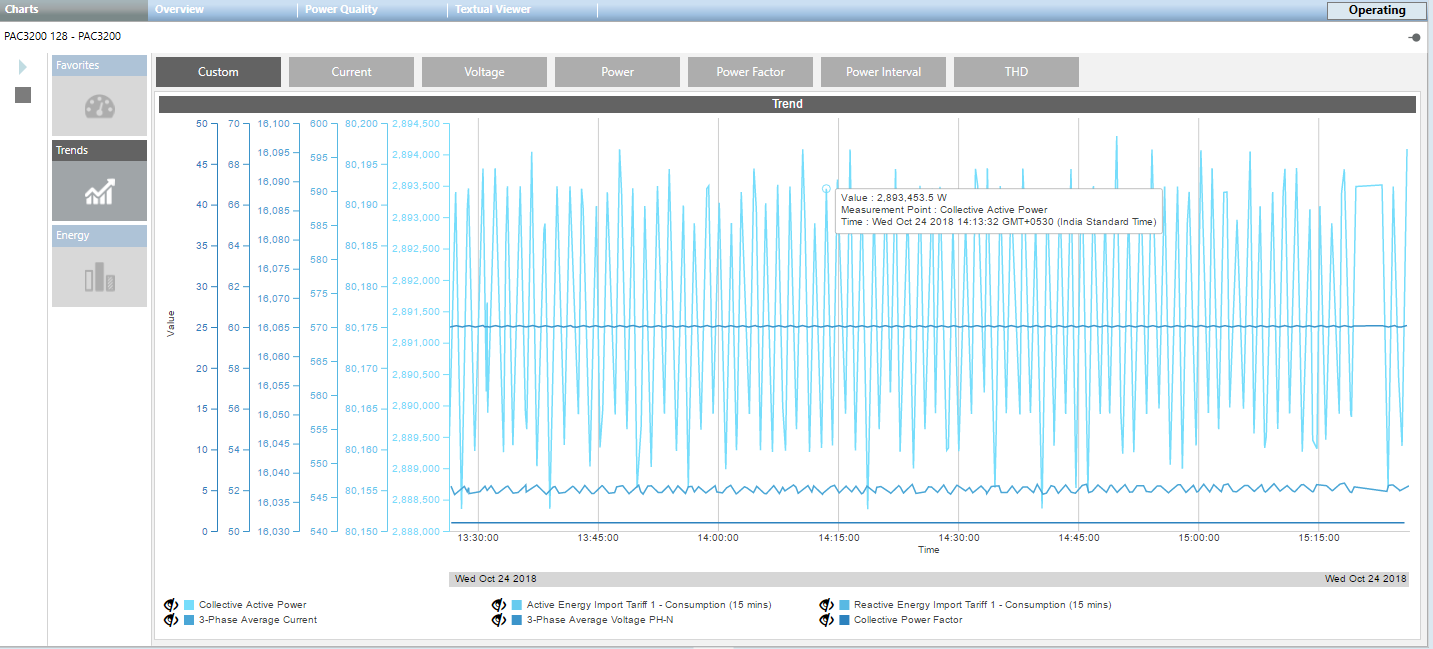

• Trends: Wenn Sie auf die Kachel Trends klicken, wird die Live-Trendserie für die konfigurierten Messpunkte angezeigt.
  Sie enthält Optionen zum Starten und Stoppen des Live-Trends, wenn Sie Starten klicken.
  Sie bietet ferner Optionen zum Ein- und Ausblenden der dem Trend zugeordneten Datenpunkte, wenn Sie das Umschaltsymbol klicken.
  Ferner können Sie die Daten im Trend-Diagramm vergrössern, indem Sie mit der Maus über den Trend fahren und scrollen.
  Auch können Sie die Zeitdauer eines Trends mithilfe der Option Bereichswahl unten im Trend ändern.
  Sie können die Trendinformationen für die folgenden Parameter anzeigen:
• Benutzerdefiniert: Sie können die Live-Trends der bereits konfigurierten Messpunkte anzeigen.
• Spannung: Auf diesem Register können Sie zwei Trendsätze anzeigen. Der erste Satz zeigt die Spannungen bei 3 Phasen zu Phase und die mittlere Spannung bei Phase zu Phase an. Der zweite Satz zeigt Spannungen von 3 Phasen zu Neutral und die mittlere Spannungen von Phase zu Neutral an.
• Strom: Zeigt die Trends in 3-Phasen-Strömen und den mittleren Strom an.
• Leistung: Zeigt die Trends bei der gesamten Wirkleistung und Blindleistung an.
• Leistung intern: Zeigt die Trends des kumulierten Wirkleistungsimports und des kumulierten Blindleistungsimports an.
• Leistungsfaktor: Zeigt den Trend des Gesamtleistungsfaktors an.
• THD: Zeigt Trends bei Strom und Spannung an.

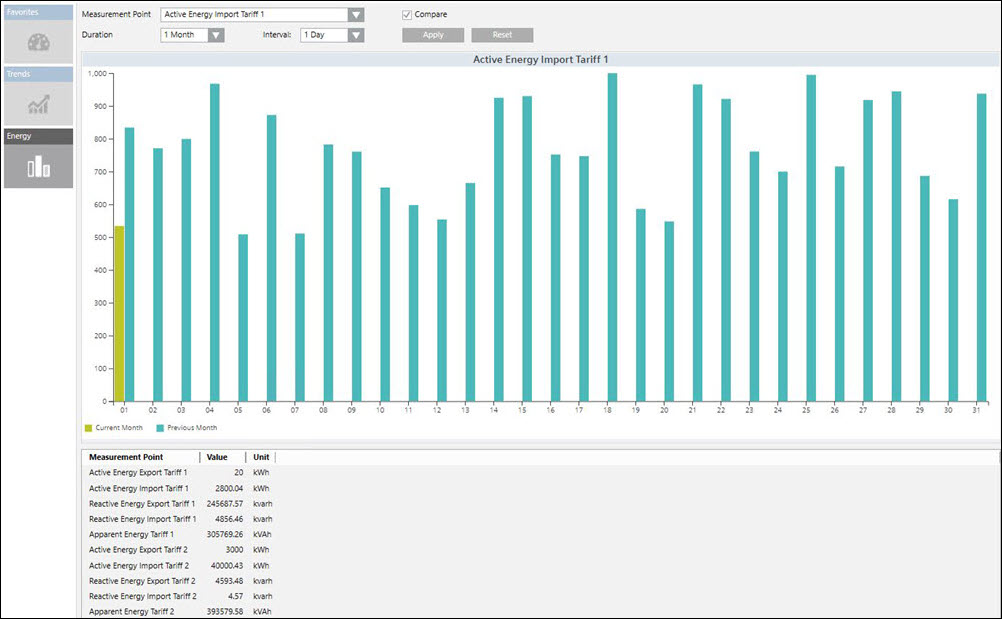

• Energie: Wenn Sie die Kachel Energie klicken, werden die Details zum Energieverbrauch angezeigt. Das Register ermöglicht Ihnen, den Energieverbrauch in zwei verschiedenen Zeitbereichen zu vergleichen. Es enthält die folgenden Spalten:
• Messpunkt: Zeigt die bereits konfigurierten Messpunkte an. Die Standardwerte sind Tarif 1 für bezogene Wirkenergie, 1 Stunde und 15 Minuten. Das Kontrollkästchen Vergleichen ist standardmässig deaktiviert. Sie können jeden dieser Messpunkte wählen, um dessen Trendserien anzuzeigen.
• Dauer: Zeigt das Balkendiagramm für die gewählte Dauer an.
• Intervall: Zeigt das Balkendiagramm gemäss dem gewählten Intervall für die gewählte Dauer an.
• Vergleichen: Erlaubt Ihnen, Daten gemäss der angegebenen Dauer zu vergleichen.
• Anwenden: Klicken Sie, um die Änderungen im Trenddiagramm wiederzugeben.
• Zurücksetzen: Setzt die gewählten Werte zurück.

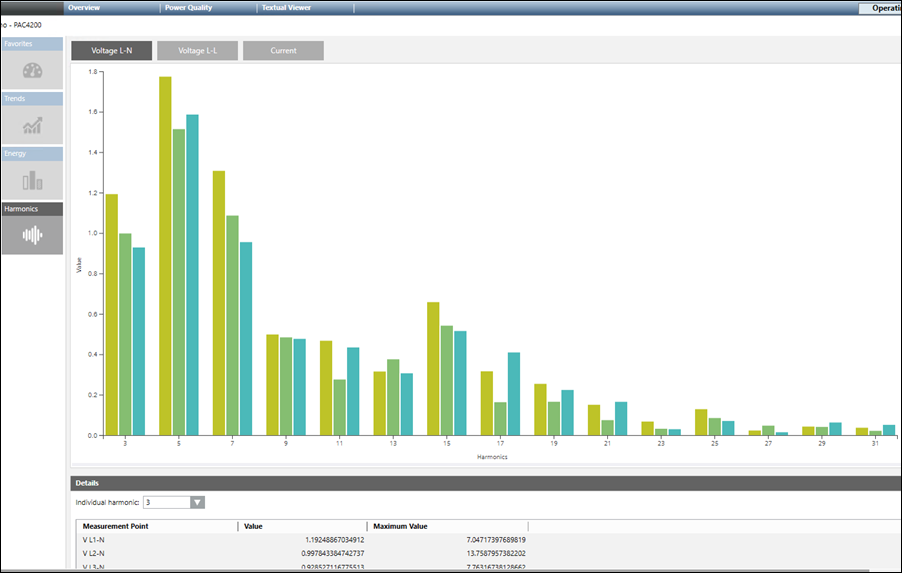

• Oberschwingungen: Ermöglicht Ihnen, die Werte der Oberschwingungen abhängig von der folgenden Auswahl in einem Balkendiagramm anzuzeigen:
• Spannung L-N: Zeigt die Oberschwingungen der Spannung zwischen Leitung und Neutralleiter an.
• Spannung L-L: Zeigt die Oberschwingungen der Spannung von Leitung zu Leitung an.
• Strom: Zeigt die Oberschwingungen des Stroms an.
• Einzelne Oberschwingungen: Wählen Sie eine Oberschwingung, um deren detaillierte Werte (einschliesslich Zeitstempel) anzuzeigen. Das Balkendiagramm zeigt das Oberschwingungsverhältnis bezogen auf die grundlegende Oszillation bis zur 64. Oberschwingung. Ihnen werden standardmässig die Momentanwerte der Oberschwingungen angezeigt.
