Migrierte Grafiken bearbeiten
- Sie haben SICLIMAT X-Grafiken nach Desigo CC migriert.
- Wählen Sie im System Browser die Applikationssicht.
- Wählen Sie Applikation > Grafiken.
- Doppelklicken Sie die migrierte Grafik, um sie im Grafikeditor zu öffnen.
- Die migrierte Grafik enthält verschiedene Layer mit Elementen wie einfachen Formen, Desigo CC-Symbolen und Schaltflächen zur Seitennavigation.
- Schalten Sie die Layer ein/aus, um die Grafikelemente zu sehen und zu bearbeiten.
Beispiel
Der Layer 0 (Bild-Layer) enthält das Bild (wenn ein Bild in den XML-Dateien vorhanden ist). In der folgenden Abbildung wird dieser Layer durch das markierte Kästchen Bild angezeigt.
Die Layer bis zum n-ten Layer (Layer für einfache Formen) enthalten zum Beispiel Rechtecke, Kreise und Linien. In der folgenden Abbildung sind dies zum Beispiel die Layer der markierten Kästchen 2, 7, 9, 10 und 15.

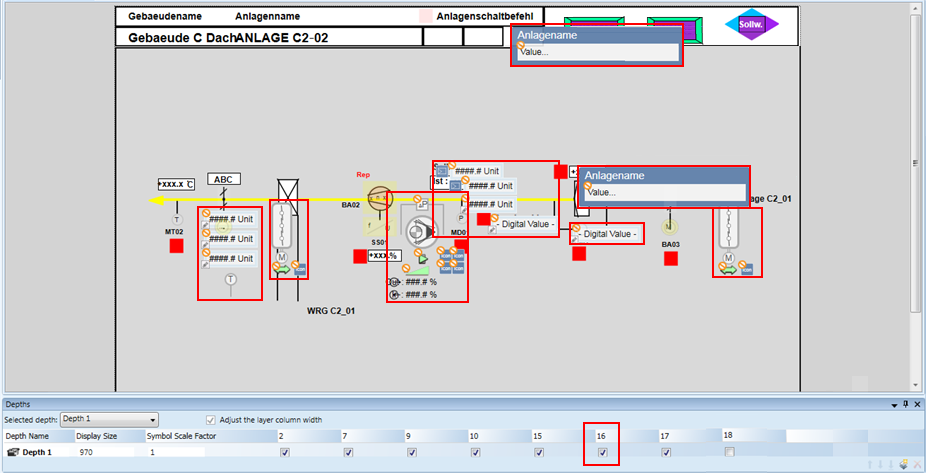

Der Layer n+1 (Symbol-Layer) enthält Desigo CC-Symbolinstanzen. In der folgenden Abbildung wird dieser Layer durch das markierte Kästchen 16 angezeigt.

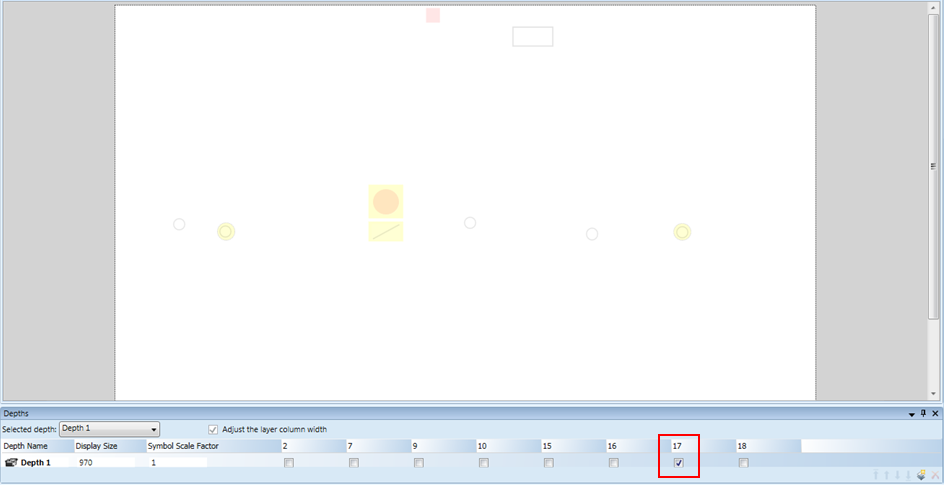

Der Layer n+2 (Layer für entfernbare Elemente) enthält einfache Formen, die durch Desigo CC-Symbolinstanzen ersetzt werden und aus der Grafik entfernt werden können. In der folgenden Abbildung wird dieser Layer durch das markierte Kästchen 17 angezeigt.

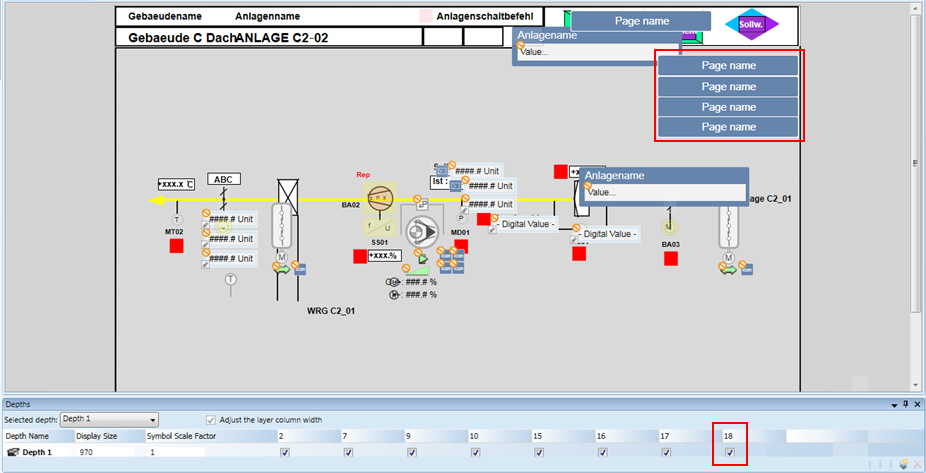

Der Layer n+3 (Layer für Schaltflächen der Seitennavigation) enthält Symbole, die als Schaltflächen zur Navigation durch die Seiten dienen. In der folgenden Abbildung wird dieser Layer durch das markierte Kästchen 18 angezeigt.
