Benutzerdefinierte SICLIMAT X-Grafiken auf Grafiken der Managementplattform abbilden

  1. Sie haben Grafiken aus SICLIMAT X exportiert.
  1. Prüfen Sie den Systeminformations-Bericht auf benutzerdefinierte Grafiken. So ist zum Beispiel 0_VE_EP eine benutzerdefinierte Grafik.
  3. Wenn es keine der benutzerdefinierten Grafik entsprechende Desigo CC-Grafik gibt, erstellen Sie eine Funktion und das jeweilige Symbol für die benutzerdefinierte Grafik.
  4. Wählen Sie im System Browser die Managementsicht.

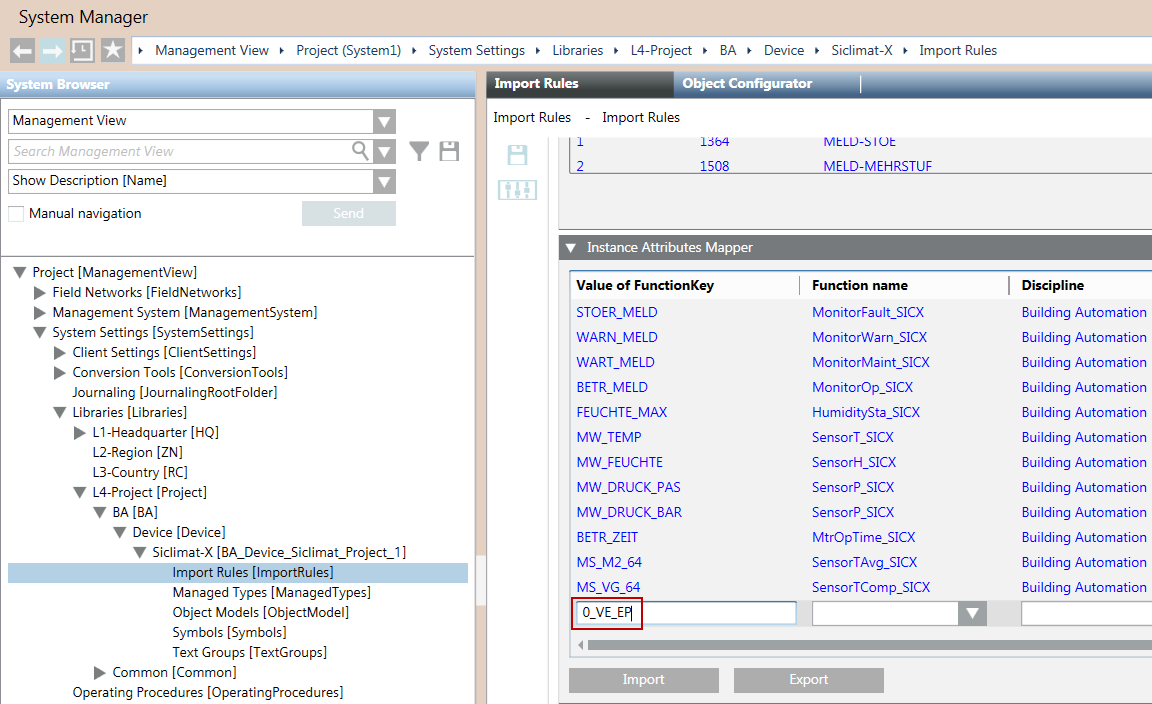

  5. Wählen Sie Projekt > Systemeinstellungen > Bibliotheken > [L4-Projekt] > GA > Gerät > Siclimat X > Importregeln.
  6. Öffnen Sie im Register Importregeln den Expander Instanz-Attribut-Abbildung.
  7. Klicken Sie Hinzufügen, um eine neue Zeile hinzuzufügen.
  8. Geben Sie im Feld Wert des Funktionsschlüssels den Namen der benutzerdefinierten Grafik ein, zum Beispiel 0_VE_EP.
  10. Wählen Sie im Feld Funktionsname die Funktion, die Sie auf die benutzerdefinierte Grafik abbilden möchten.
  11. Wählen Sie in den Feldern Disziplin, Subdisziplin, Typ und Subtyp die gewünschten Einträge.
  12. Klicken Sie Speichern.
