Grafikvorlagen für das Climatix Air System

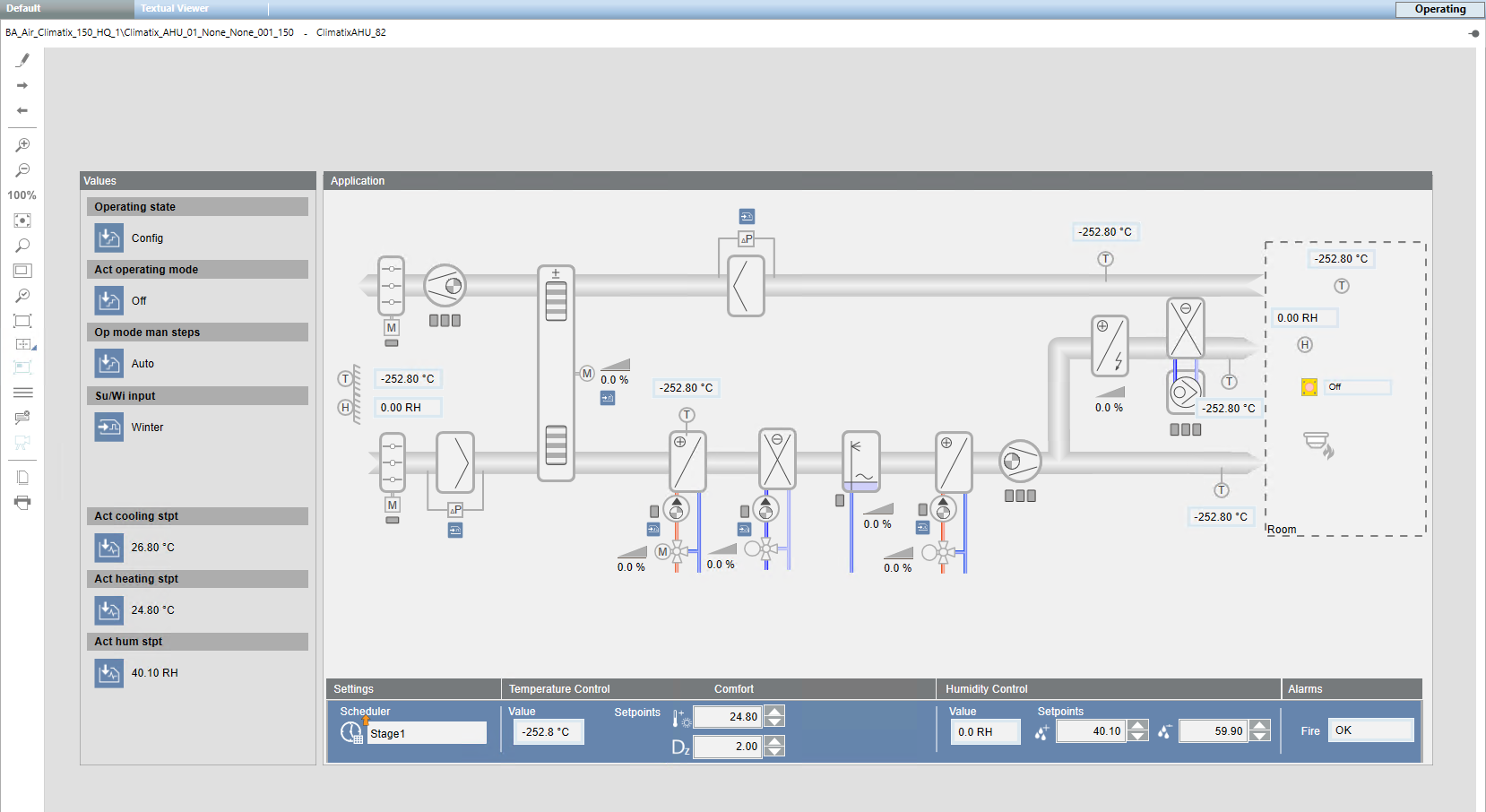

Das Dokument Climatix AHU BACnet Objects CB1Y3963en besagt, dass die Climatix-Anwendung AHU alle gängigen Funktionen zur Steuerung und Überwachung von Klimageräten enthält. Die folgenden Schemata geben einen Überblick über die auswählbaren Messwerte und Steuergeräte, wie sie von der R&D-Einheit von Climatix und von der Desigo CC-Grafikvorlage bereitgestellt werden.
Die folgende Tabelle enthält alle in der Grafikvorlage konfigurierten Objekte, die von Desigo CC abhängig von der jeweiligen Verfügbarkeit in der Konfiguration der Climatix-Geräteanwendung angezeigt werden.
Die Tabelle enthält die Namen der Climatix-Objekte, eine kurze Beschreibung des Objekts, den Objektdatentyp, zu dem sie gehören, und die zugehörigen Funktionstaste in Desigo CC.
Climatix-Objektname | Beschreibung | Objektdatentyp | Desigo CC-Funktionstaste |
AirQuality | Luftqualität | AI | SensRoomQuality |
ExhaustTmp | Fortlufttemperatur | AI | SensTmp |
ExhFilAlm | Fortluftfilterdruck | AI | SensAirDeltaPrs |
ExtraFrstTmp | Heizung 2 Frostschutztemperatur | AI | SensTmp |
ExtraSupplyTmp | Zulufttemperatur 2 | AI | SensTmp |
ExtSetpointSpv | Externer Sollwert | AI | SptTmp |
HrecSupplyTmp | Wärmerückgewinnung Zulufttemperatur | AI | SensTmp |
HrecWtrTmp | Wärmerückgewinnung Wassertemperatur | AI | SensTmp |
HtgFrstTmp | Heizung Frostschutztemperatur | AI | SensTmp |
OutHum | Aussenluftfeuchtigkeit | AI | SensOutHum |
OutTmp | Aussentemperatur | AI | SensOutTmp |
ReturnPrs | Fortluftdruck | AI | SensAirPrs |
RoomHum | Raumfeuchtigkeit | AI | SensRoomHum |
RoomTmp | Raumtemperatur | AI | SensRoomTmp |
RoomTmp2 | Raumtemperatur 2 | AI | SensRoomTmp |
SplyFilAlm | Zuluftfilterdruck | AI | SensAirDeltaPrs |
SupplyHum | Zuluffeuchtigkeit | AI | SensAirHum |
SupplyPrs | Zuluftdruck | AI | SensAirPrs |
SupplyTmp | Zulufttemperatur 2 | AI | SensAirTmp |
CoolingPmpVarPos | Kältepumpe | AO | PmpVrbl |
CoolingPos | Kühlen | AO | VlvVarClg |
ExhFanVarPos | Fortluftventilator | AO | FanVrbl |
ExtraClgPmpVarPos | Kältepumpe 2 | AO | PmpVrbl |
ExtraHtgPmpVarPos | Wärmepumpe 2 | AO | PmpVrbl |
ExtraHtgPos | Zusatzheizung 2 | AO | VlvVarHtg |
HeatingPmpVarPos | Wärmepumpe | AO | PmpVrbl |
HeatingPos | Heizen | AO | VlvVarHtg |
HrecDampPos | Wärmerückgewinnungsklappe | AO | DamperVrbl |
HRecPmpVarPos | Wärmerückgewinnungspumpe | AO | PmpVrbl |
HrecPos | Wärmerückgewinnung | AO | VlvVar |
HumidityCtrlPmpVarPos | Luftfeuchtigkeitspumpe | AO | PmpVrbl |
HumidityCtrlPos | Luftfeuchtigkeit | AO | VlvVarHum |
SplyFanVarPos | Zuluftventilator | AO | FanVrbl |
ActMainSpvClg | Ist-Sollwert (Hauptwert) für Kühlung (abhängig vom aktuellen Regelungsmodus) | AV | SptTmp |
ActMainSpvHtg | Ist-Sollwert (Hauptwert) für Heizung (abhängig vom aktuellen Regelungsmodus) | AV | SptTmp |
ActMainSpvHum | Ist-Sollwert (Hauptwert) für Feuchtigkeit (abhängig vom aktuellen Regelungsmodus) | AV | SptHum |
AirQSpv | Sollwert für Luftqualität | AV | SptAirQuality |
HumSpvRelSpvDehum | Relativer Sollwert für Entfeuchtung | AV | SptHum |
HumSpvRelSpvHum | Relativer Sollwert für Feuchtigkeit | AV | SptHum |
TmpSpvCoDz | Comfort Totzone für Temperatur | AV | SptTmp |
TmpSpvCoSpv | Comfort Basissollwert für Temperatur | AV | SptTmp |
TmpSpvCoSpvClg | Comfort Kühlsollwert | AV | SptTmp |
TmpSpvCoSpvHtg | Comfort Heizsollwert | AV | SptTmp |
TmpSpvEcDz | Economy Totzone für Temperatur | AV | SptTmp |
TmpSpvEcSpv | Economy Basissollwert für Temperatur | AV | SptTmp |
TmpSpvEcSpvClg | Economy Kühlsollwert | AV | SptTmp |
TmpSpvEcSpvHtg | Economy Heizsollwert | AV | SptTmp |
ManualMode | Manueller Modus | BV | MonMode |
ScheduleSt | Schedule (variabler Schritt) | Kalender |
|
ClgAlm | Alarm für Kühlung DX | DI | MonAlm |
ClgPmpAlm | Alarm für Kühlpumpe | DI | MonAlm |
EmergencyStop | Not-Aus | DI | SwtcBin |
ExhFanAlm | Alarm für Fortluftventilator | DI | MonAlm |
ExhFanFBFbVal | Feedback für Fortluftventilator | DI | MonStat |
ExhFilterAlm | Alarm für Fortluftfilter | DI | MonFilt |
ExtCtrl1 | Externer Regler 1 | DI | SwtcBin |
ExtraClgAlm | Alarm für Kühlung DX 2 | DI | MonAlm |
ExtraClgPmpAlm | Alarm für Kühlpumpe 2 | DI | MonAlm |
ExtraHtgPmpAlm | Alarm für Zusatzwärmepumpe | DI | MonAlm |
FireAlm | Brandalarm | DI | MonFire |
HRecAlm | Alarm für Wärmerückgewinnung | DI | MonAlm |
HrecPmpAlm | Alarm für Wärmerückgewinnungspumpe | DI | MonAlm |
HtgPmpAlm | Alarm für Wärmepumpe | DI | MonAlm |
HumidityCtrlPmpCmdFBFbVal | Feedback für Luftfeuchtigkeitspumpe | DI | MonStat |
SmkAlm | Rauchalarm | DI | MonAirSmk |
SplyFanAlm | Alarm für Zuluftventilator | DI | MonAlm |
SplyFanFBFbVal | Feedback für Zuluftventilator | DI | MonStat |
SplyFilterAlm | Alarm für Zuluftfilter | DI | MonFilt |
SuWiSwtch | Eingabe von Sommer/Winter | DI | SwtcBin |
AlmOutHigh | Alarmausgang 1 | DO |
|
CoolingPmpCmdOnOff | Befehl für Kühlpumpe | DO | PmpDigital |
DamperExhOnOff | Befehl für Abluftklappenstellung | DO | DamperBin |
DamperSplyOnOff | Befehl für Aussenluftklappe | DO | DamperBin |
ExtraClgPmpCmdOnOff | Befehl für Kühlpumpe 2 | DO | PmpDigital |
ExtraHtgPmpCmdOnOff | Befehl für Zusatzwärmepumpe | DO | PmpDigital |
HeatingPmpCmdOnOff | Befehl für Wärmepumpe | DO | PmpDigital |
HrecPmpCmdOnOff | Befehl für Wärmerückgewinnungspumpe | DO | PmpDigital |
HumidityCtrlCmdOnOff | Befehl für Befeuchter | DO | CmdDigital |
HumidityCtrlPmpCmdOnOff | Befehl für Befeuchterpumpe | DO | PmpDigital |
CoolingCmdDxSt | Befehl für Kühlung DX | MSO | CmdStage |
ElectricalHtgCmdStSt | Befehl für Elektroheizung | MSO | CmdStage |
ExhFanCmdSt | Befehl für Fortluftventilator | MSO | CmdStage |
ExtraClgCmdDxSt | Befehl für Kühlung DX 2 | MSO | CmdStage |
ExtraElHtgCmdStSt | Befehl für Elektroheizung 2 | MSO | CmdStage |
SplyFanCmdSt | Befehl für Zuluftventilator | MSO | CmdStage |
ActOpMode | Ist-Bedienmodus (Zustand abhängig von der Konfiguration) | MSV | MonMode |
ActOpSta | Ist-Betriebszustand (Grund für Ist-Betriebsmodus) | MSV | MonStat |
