Alarme auf Objektmodellebene für alle Scalance-Geräte aktivieren

Verwenden Sie diese Methode, um die Alarmkonfiguration für alle Scalance-Geräte zu ändern, die auf einem bestimmten Objektmodell basieren.

  1. Sie sind für die Arbeit mit Systembibliotheken des jeweiligen Bibliothekstyps, für den Sie Alarme aktivieren möchten, geschult und autorisiert.
  1. Wählen Sie Projekt > Systemeinstellungen > Bibliotheken > L1-Headquarter > Gebäudeinfrastruktur > Gerät > Scalance > Objektmodell > [Objektmodell des Geräts] aus folgenden Optionen:
    • GMS_SNMP_Scalance_S615_150
    • GMS_SNMP_Scalance_XB-200_150
    • GMS_SNMP_Scalance_XB-208_150
    • GMS_SNMP_Scalance_XC-200_150
    • GMS_SNMP_Scalance_XC-224_150
    • GMS_SNMP_Scalance_XB-400_150
  2. Klicken Sie im Register Modelle & Funktionen die Option Anpassen .
    Hinweis: Dieses Symbol ist nicht verfügbar, wenn das ausgewählte Objektmodell bereits angepasst wurde. In diesem Fall gehen Sie direkt zu Schritt 4.
  3. Klicken Sie OK.
  4. Das gewählte Objektmodell wird an entsprechender Position innerhalb der Struktur der benutzerdefinierten Bibliothek des zulässigen Typs geklont.
  5. Wählen Sie das angepasste Objektmodell. Zum Beispiel Projekt > Systemeinstellungen > Bibliotheken > L4-Projekt > Gebäudeinfrastruktur > Gerät > Scalance > Objektmodell > [Objektmodell des Geräts].
  6. Schliessen Sie im Register Modelle & Funktionen den Expander Einstellungen und öffnen Sie den Expander Eigenschaften.
  7. Wählen Sie in der Liste auf der linken Seite die Eigenschaft, für die Sie den Alarm aktivieren möchten. Zum Beispiel:
    • SystemStatus
    • InterfaceOperationalState1
    • InterfaceOperationalState2
    • InterfaceOperationalState3
    • InterfaceOperationalState4
    • InterfaceOperationalState5
    • InterfaceOperationalState6
    • InterfaceOperationalState7
    • InterfaceOperationalState8
    • InterfaceOperationalStateAdditional1
    • InterfaceOperationalStateAdditional2
    • InterfaceOperationalStateAdditional3
    • InterfaceOperationalStateAdditional4
    • SpanningTreeEdgeOperationalState1
    • SpanningTreeEdgeOperationalState2
    • SpanningTreeEdgeOperationalState3
    • SpanningTreeEdgeOperationalState4
    • SpanningTreeEdgeOperationalState5
    • SpanningTreeEdgeOperationalState6
    • SpanningTreeEdgeOperationalState7
    • SpanningTreeEdgeOperationalState8
  8. Die Expander Details, Alarmkonfiguration und weitere auf der rechten Seite werden aktualisiert, um die Einstellungen der gewählten Eigenschaft anzuzeigen.
  9. Aktivieren Sie im Expander Alarmkonfiguration das Kontrollkästchen Alarmkonfig.aktiviert.
  10. Klicken Sie Speichern .
  1. Die bearbeitete Alarmkonfiguration gilt für alle Scalance-Geräte, die auf diesem Objektmodell basieren.

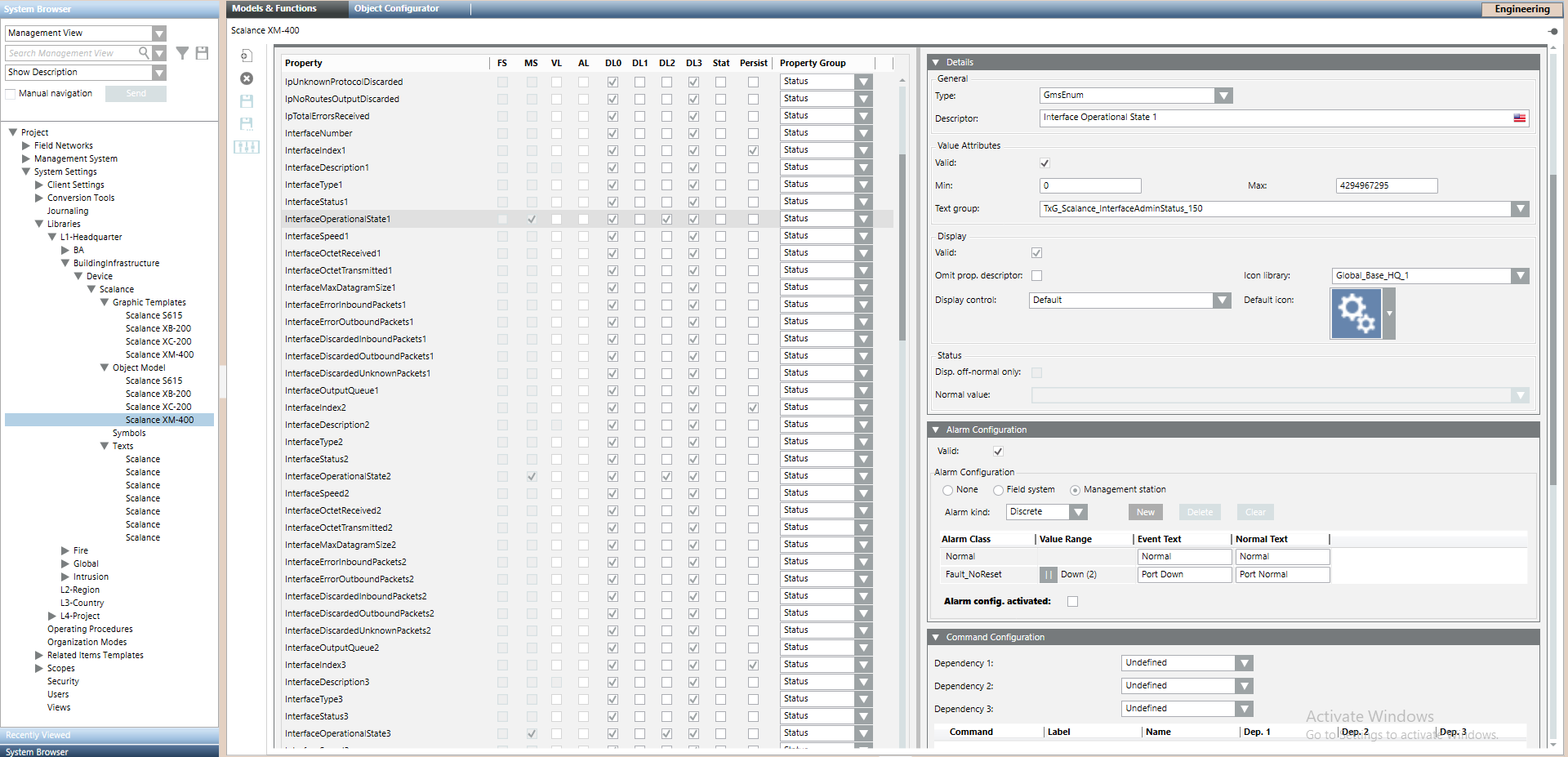

Alarme für das Scalance XM-400-Objektmodell aktivieren
Alarme für das Scalance XM-400-Objektmodell aktivieren
