S7-Gerät konfigurieren
Das folgende Verfahren beschreibt, wie die Konfiguration eines S7-Geräts geändert wird.
- Wählen Sie Projekt > Subsystemnetzwerke > [S7-Netzwerk] > [zu bearbeitendes S7-Gerät].
- Wählen Sie das Register S7.

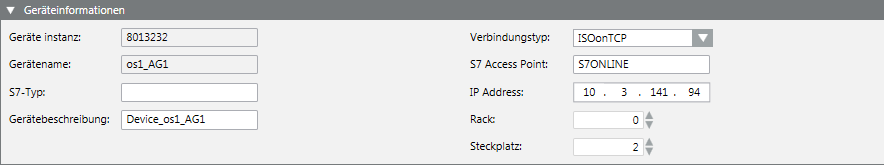

- Öffnen Sie den Expander Geräteinfo.
Dieser Expander zeigt die Einstellungen für die S7-Gerätedaten. Sie können die Geräteinstanz (numerische ID des S7-Geräts) und Gerätename (Name des S7-Geräts) anzeigen und folgende Parameter bearbeiten: - S7-Typ (S7-CPU-Typ)
- Gerätebeschreibung (Kurzbeschreibung des S7-Geräts)
- Verbindungstyp: ISOonTCP (IP)
Hinweis: Der Typ Benannte Verbindung (NC) wird in SICLIMAT X nicht verwendet. - S7-Zugriffspunkt: (muss immer wie folgt lauten) S7ONLINE
- IP-Adresse: (IP-Adresse der SPS, über die eine Verbindung zur SPS hergestellt wird.)
- Rack: (S7-CPU-Rack-Nummer)
- Steckplatz: (S7-CPU-Slot-Nummer)
Hinweis: Standard ist Steckplatz = 2. Für S7-400 muss dies geändert werden.
- Öffnen Sie den Expander Zeitsynchronisationsinfo, und geben Sie folgende Parameter an:
- Zeitsynchronisationsmodus
Dieser Parameter bestimmt, ob und wie auf die aktuelle Uhrzeit der SPS zugegriffen wird und/oder ob diese geändert wird. Folgende Werte sind zulässig:
-Ignorieren: Die Uhrzeit an der SPS wird weder gelesen noch überschrieben.
- Master: Die Zeit auf der SPS wird in die aktuelle Zeit-/Datumsangabe zum Server der Managementplattform geändert.
- Slave: Die aktuelle Uhrzeit wird an der SPS in dem konfigurierten Intervall (TimeSyncInterval) abgelesen. - Zeitsynchr.-Intervall
Dieses Intervall in Sekunden bestimmt, wie oft die aktuelle Uhrzeit an der SPS gelesen bzw. dort überschrieben wird.
- Klicken Sie Speichern
.
- Die S7-Gerätekonfiguration wird gespeichert.

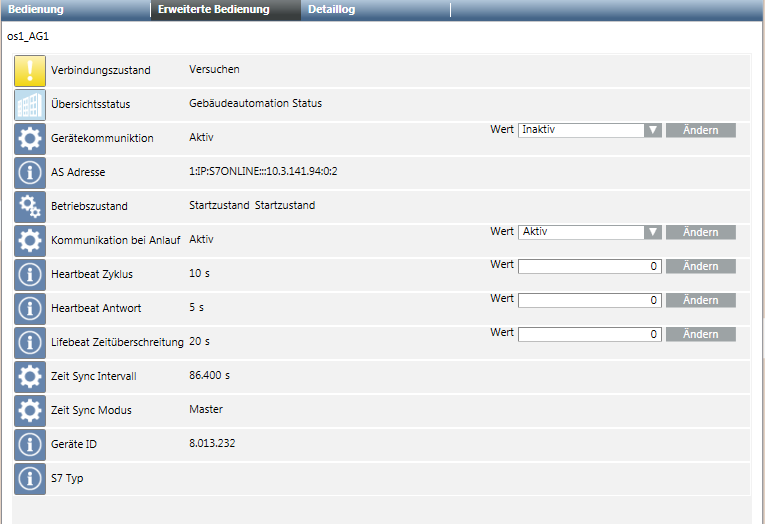

Im Register Erweiterte Bedienung können Sie alle Geräteparameter anzeigen.
Ebenso können Sie einige dieser Parameter ändern:
- Gerätekommunikation
Stoppen oder starten Sie die Gerätekommunikation online (Treiber ist bereits gestartet). - Kommunikation bei Anlauf
Aktivieren oder deaktivieren Sie die Gerätekommunikation mit dem Treiber. Änderungen werden erst gültig, nachdem der Treiber gestoppt und erneut gestartet wurde.
Hinweis:
Wenn Kommunikation bei Anlauf =Aktiv: Das Gerät startet die Kommunikation, wenn der Treiber startet, auch wenn Gerätekommunikation =Inaktiv.
Wenn Kommunikation bei Anlauf =Inaktiv: Das Gerät startet die Kommunikation nie, wenn der Treiber startet, auch wenn Gerätekommunikation =Aktiv. Um mit dem S7-Gerät kommunizieren zu können, muss Gerätekommunikation wieder aufAktivgesetzt werden.- Heartbeat-Zyklus
Legen Sie den Timeout in Sekunden fest, der zwischen den an jede Verbindung gesendeten Heartbeat-Abfragen verstreicht. - Heartbeat-Antwort
Legen Sie die maximale Zeit in Sekunden fest, die vergehen darf, ohne dass eine Rückmeldung von einer Verbindung eingeht. Nach dieser Zeit gilt die Verbindung als fehlgeschlagen. - Lifebeat Zeitüberschreitung
Legen Sie den Timeout in Sekunden fest, mit dem der Treiber Verbindungsfehler überwacht.
