Standardimportregeln

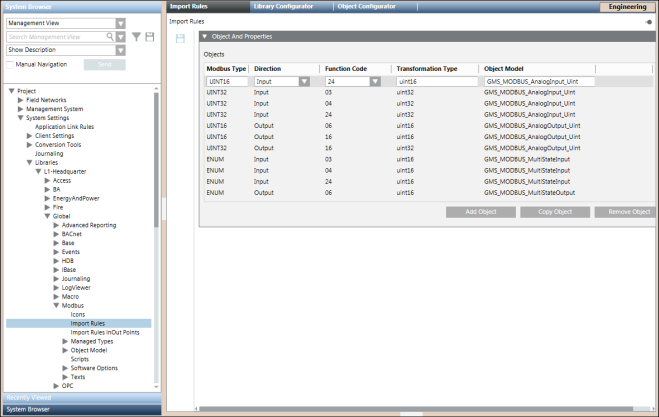

Sie können die Regeln für den Import der Objektdefinitionen für die Objekte einer bestimmten Modbus-Familie und die mit diesen Objekten verknüpften Systemdatentypfunktionen auf dem Register Importregeln konfigurieren. Sie können auf dieses Register zugreifen, indem Sie in der Managementsicht zu Projekt > Systemeinstellungen > Bibliotheken > L1-Headquarter > Global > Modbus > Importregeln navigieren.

Jedes Bibliothekselement in den Importregeln enthält die Regeln für eine konkrete Produktfamilie (z. B. Modbus).

Mit Importregeln können Sie die Objekte und Eigenschaften für die Importregeln im Expander Objekte und Eigenschaften definieren. Erstellen Sie ein weiteres Objekt mit Objekt kopieren oder löschen Sie ein Objekt mit Objekt entfernen.

Symbolleiste "Importregeln"
Symbol	Name	Beschreibung
	Speichern	Speichert die Änderungen. Hinweis: Die Importregeln werden beim Speichern direkt aktiviert.

HINWEIS

Importregeln ändern

Eine Änderung der Importregeln kann sich spürbar auf das Systemverhalten auswirken und sollte nur von einem qualifizierten Bibliotheksbetreuer durchgeführt werden. Ändern Sie diese Regeln nicht, wenn Sie nicht genau wissen, was Sie tun.

Expander Objekte und Eigenschaften für Standardimportregeln

Im Expander Objekte und Eigenschaften können Sie die Standardimportregeln festlegen.

Die Importregeln sind für die Zuordnung der im System definierten Objektmodelle zu den Modbus-Datentypen verantwortlich. Sie definieren ausserdem die für den jeweiligen Datentyp gültigen Funktionscodes und geben die Kommunikationsrichtung für einen Feldpunkt in einem Objektmodell an.

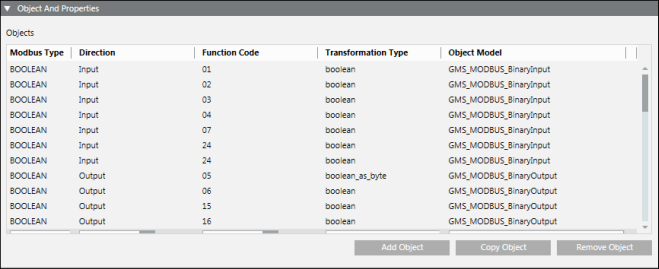

Schauen Sie sich zum Beispiel die erste Zeile im folgenden Screenshot an.

Gehen wir davon aus, dass Sie in der CSV-Datei den Wert BOOLEAN als ModbusType, 1 als den Funktionscode und Eingang als die Richtung festlegen. Bei der Erstellung der Instanz legt der Importer dann eine Instanz von GMS_MODBUS_BinaryInput an und ordnet in der Adresskonfiguration den Wert Boolean als TransformationType zu.

CSV-Datei zur Erklärung der Importregeln

Felder im Expander "Objekte und Eigenschaften"
	Beschreibung
ModbusType	Zeigt den Modbus-Typ (Objekte) in der Modbus-CSV-Datei an.
Richtung	Zeigt die Richtung des Objekts an: Eingang/Ausgang.
FunctionCode	Zeigt den Funktionscode in der Modbus-CSV-Datei an.
TransformationType	Zeigt die Transformationstypen an. Siehe Tabelle Transformationstypen unten.
Objektmodell	Sie können für jeden Modbus-Typ ein bestimmtes Objektmodell wählen oder bearbeiten.
Objekt hinzufügen	Fügt der Tabelle eine neue Importregel hinzu.
Objekt kopieren	Kopiert das gewählte Objekt in die Tabelle.
Objekt entfernen	Entfernt das gewählte Objekt aus der Tabelle.

Sie können die Konfiguration bestehender Objekte ändern, neue Einträge erstellen oder unerwünschte Objekteinträge entfernen.

Hinweis:
Die Anpassung wirkt sich nicht auf die Standardimportregeln aus, da die Importregeln nicht auf eine höhere Prioritätsstufe kopiert werden. Der Importer liest und setzt die Regeln nur von der Headquarter-Ebene.

Transformationen von CSV zu PVSS
ModbusType (CSV)	Richtung	Funktionscode	Bedeutung des Codes	Transformationstyp (PVSS)
BOOLEAN	Eingang	1	Read Coils	boolean
BOOLEAN	Eingang	2	Read Discrete Inputs	boolean
BOOLEAN	Eingang	3	Read Holding Registers	boolean
BOOLEAN	Eingang	4	Read Input Registers	boolean
BOOLEAN	Eingang	7	Read Exception Status	boolean
BOOLEAN	Ausgang	5	Write Single Coil	boolean as byte
BOOLEAN	Ausgang	6	Write Single Register	boolean
BOOLEAN	Ausgang	15	Write Multiple Coils	boolean
BOOLEAN	Ausgang	16	Write Multiple Registers	boolean
INT16	Eingang	3	Read Holding Registers	Int16
INT16	Eingang	4	Read Input Registers	int16
INT32	Eingang	3	Read Holding Registers	int32
INT32	Eingang	4	Read Input Registers	int32
INT32	Eingang	24	Read FIFO Queue	int32
INT64	Eingang	3	Read Holding Registers	int64
INT64	Eingang	4	Read Input Registers	int64
INT64	Eingang	24	Read FIFO Queue	int64
UNIT16	Eingang	3	Read Holding Registers	uint16
UINT16	Eingang	4	Read Input Registers	uint16
UINT32	Eingang	3	Read Holding Registers	uint32
UNIT32	Eingang	4	Read Input Registers	uint32
UNIT32	Eingang	24	Read FIFO Queue	uint32
UINT64	Eingang	3	Read Holding Registers	uint64
UINT64	Eingang	4	Read Input Registers	uint64
UINT64	Eingang	24	Read FIFO Queue	uint64
INT16	Ausgang	6	Write Single Register	int16
INT16	Ausgang	16	Write Multiple Register	int16
INT32	Ausgang	16	Write Multiple Register	int32
INT64	Ausgang	16	Write Multiple Register	int64
UNIT16	Ausgang	6	Write Single Register	uint36
UNIT16	Ausgang	16	Write Multiple Register	uint16
UNIT32	Ausgang	16	Write Multiple Register	uint32
UINT64	Ausgang	16	Write Multiple Register	uint64
FLOAT32	Eingang	3	Read Holding Registers	float
FLOAT32	Eingang	4	Read Input Registers	float
FLOAT32	Ausgang	16	Write Multiple Register	float
FLOAT64	Eingang	3	Read Holding Registers	double
FLOAT64	Eingang	4	Read Input Registers	double
FLOAT64	Ausgang	16	Write Multiple Register	double
