Simatic PC-Gerät in den Systemcomputer importieren

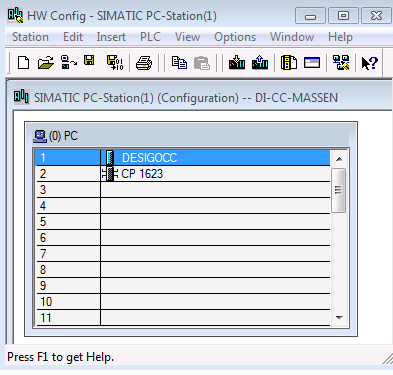

  1. Wählen Sie auf dem STEP7 Konfigurationscomputer die Option SIMATIC PC-Gerät und doppelklicken Sie Konfiguration.

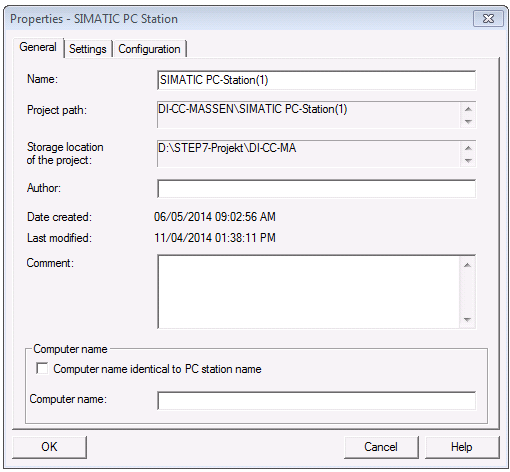

  2. Das Fenster Eigenschaften wird angezeigt.

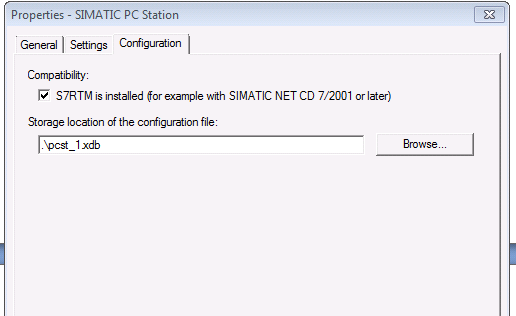

  3. Wählen Sie das Register Konfiguration.
    a. Aktivieren Sie das Kontrollkästchen unter Kompatibilität.
    b. Klicken Sie neben dem Feld Speicherort der Konfigurationsdatei die Option Durchsuchen und wählen Sie ein Ziel.
    c.     Klicken Sie OK.
  4. Klicken Sie im Menü Gerät die Option Speichern und kompilieren, um die Konfigurationsdatei zu aktualisieren.
  5. Kopieren Sie die Konfigurationsdatei auf den Desigo CC Computer.
  6. Auf dem Desigo CC-Computer:
    a. Klicken Sie in Windows Start.
    b. Geben Sie im Feld Programme/Dateien durchsuchen den Suchbegriff Konsole ein.

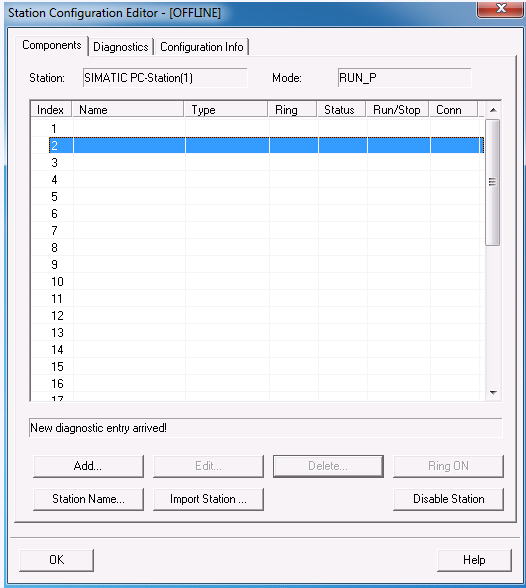

  7. Der Konfigurationseditor für das Gerät wird angezeigt.
  8. Führen Sie einen der folgenden Schritte aus, um die fehlertoleranten Verbindungen zu importieren:

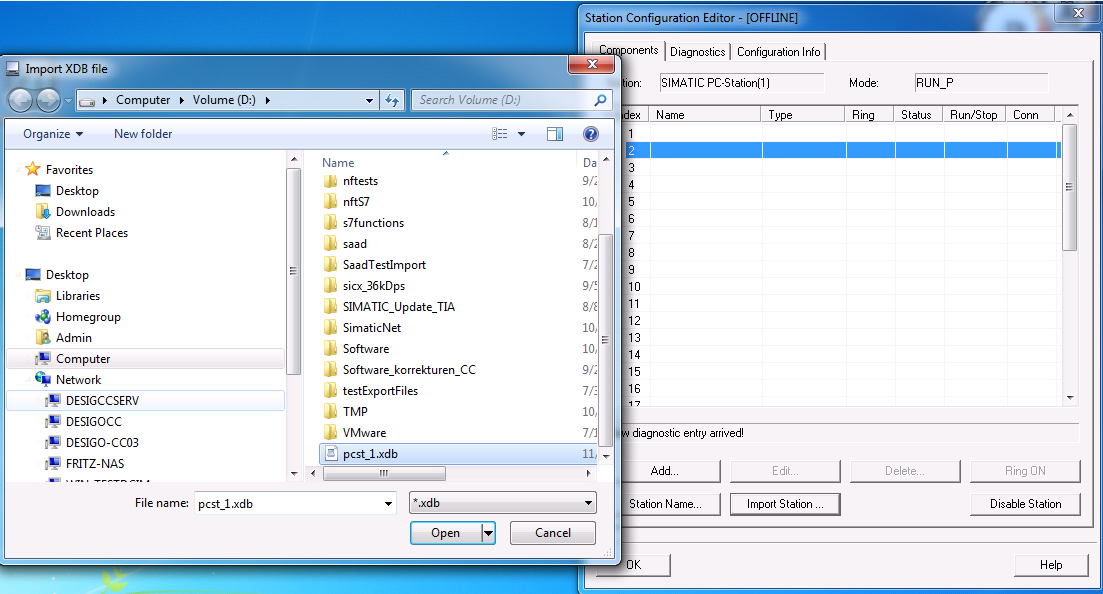

    • Klicken Sie Gerät importieren und wählen Sie die Konfigurationsdatei.

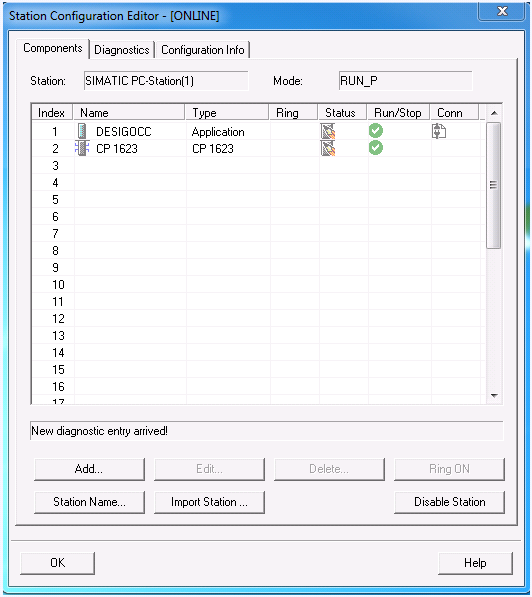

  9. Die HW-Konfiguration und die fehlertoleranten Verbindungen werden in die PC-Station importiert.
    Hinweis: Die HW-Konfiguration und die fehlertoleranten Verbindungen können auch ohne die Konfigurationsdatei auf die SIMATIC PC-Station geladen werden. Es wird jedoch empfohlen, die Konfigurationsdatei beim ersten Mal zu importieren. Die HW-Konfiguration und die fehlertolerante Verbindung können aber auch mit dem STEP7 Manager in die SIMATIC PC-Station geladen werden (siehe HW-Konfiguration laden unten).
    • Laden Sie die HW-Konfiguration und die fehlertolerante Verbindung in den Desigo CC-Computer. (HW-Konfiguration + Verbindung laden und die Konfigurationsdatei importieren (siehe Gerät importieren oben) ist das Gleiche. Normalerweise verwenden Sie für die erste Konfiguration das oben beschriebene Importverfahren und anschliessend das Ladeverfahren).

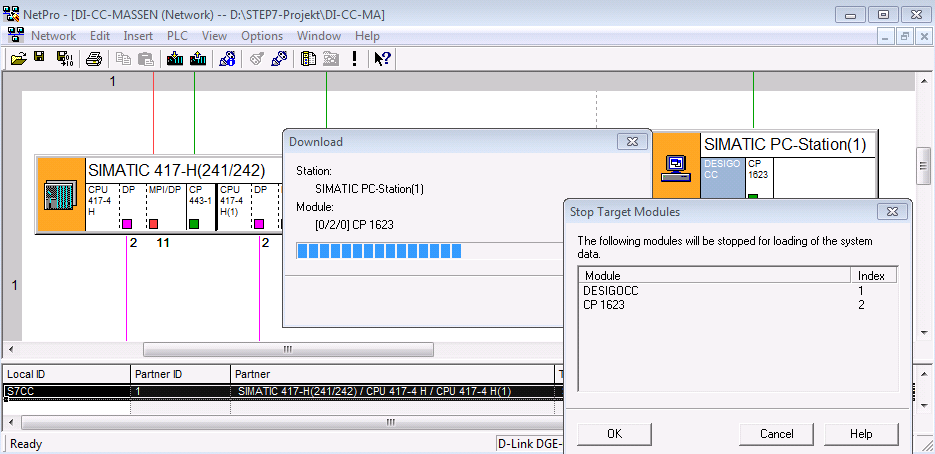

      a. Öffnen Sie NetPro auf dem STEP7 Konfigurationscomputer .
      b. Wählen Sie die Applikation Desigo CC und laden Sie die Station, indem Sie STRG+L drücken.
      c. Klicken Sie OK, um die fehlertolerante Verbindung und die HW-Konfiguration auf den Desigo CC-Computer zu laden.

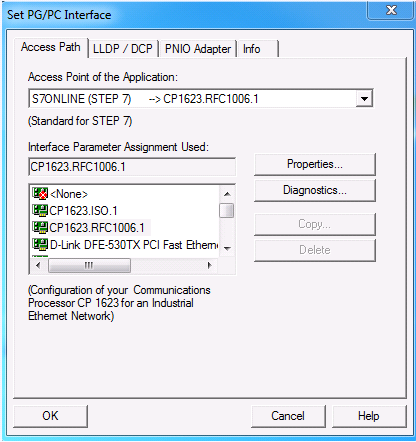

  10. Konfigurieren Sie die PG/PC-Schnittstelle in Desigo CC. Wählen Sie in der Dropdown-Liste Zugriffspunkt der Applikation die Option CP1623.RFC1006, wenn die fehlertolerante Verbindung über die IP-Adresse konfiguriert ist (CP443-1EX30, CP443-1GX30, CPU400H-PN).

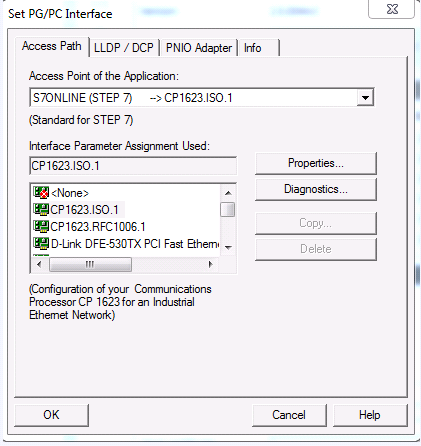

  11. Wählen Sie in der Dropdown-Liste Zugriffspunkt der Applikation die Option CP1623.ISO, wenn die fehlertolerante Verbindung über eine MAC-Adresse läuft (z.B. CP443-1EX11).
  12. Konfigurieren Sie die Einstellungen in der Desigo CC-Managementstation.
  13. Klicken Sie in Windows Start.
  14. Geben Sie im Feld Programme/Dateien durchsuchen den Suchbegriff S7 ein.

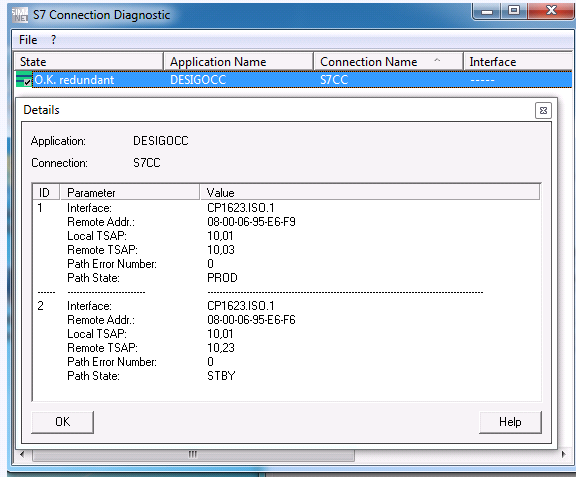

    Hinweis: Der Zustand der fehlertoleranten Verbindung kann auf der SIMATIC PC-Station unter S7-Verbindungsdiagnose überprüft werden.
