(Optional) S7-RedConnect (SoftNet-IE) konfigurieren

Das gleiche Vorgehen wie im Kapitel S7-RedConnect (HardNet-IE) konfigurieren und SIMATIC PC-Gerät in den Systemcomputer importieren beschrieben, mit den folgenden Modifikationen:

  1. SIMATIC NET ist auf dem Desigo CC Computer (Softnet-IE S7) installiert und lizenziert.
  2. Die Hardwareinstallation (CP) ist auf dem Desigo CC Computer nicht erforderlich.
  3. Fügen Sie auf dem STEP7 Konfigurationscomputer ein SIMATIC PC-Gerät im STEP7-Projekt ein.
  4. Das SIMATIC PC-Gerät besteht aus einer Benutzerapplikation (SW8.1.2) und einem Ersatz für einen CP (IE_General, SW8.2).

Hardwarekonfiguration

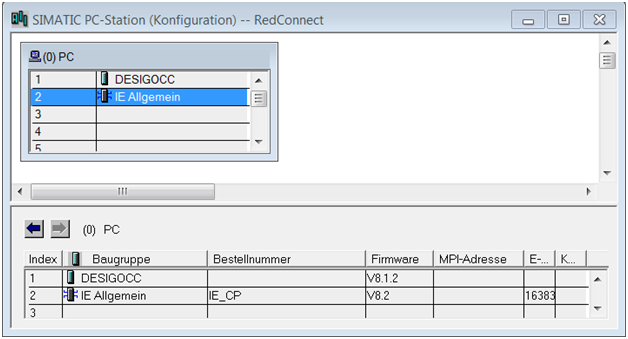

RedConnect SoftNet-IE
RedConnect SoftNet-IE
  1. Doppelklicken Sie IE_General.
  2. Geben Sie im Fenster SIMATIC Manager die IP-Adresse des SIMATIC PC-Geräts ein.
info

Hinweis:
IE_General kann nur mit CP443 (ISOonTCP) oder CPU400H-PN kommunizieren, da die fehlertolerante Verbindung nur über eine IP-Adresse funktioniert.
