S7-Geräte in die Managementstation importieren

  1. Das S7-Netzwerk ist verfügbar.
  2. Ein Standard S7-Treiber ist vorhanden und mit dem Netzwerk verbunden.
  3. Es werden keine Hintergrundprozesse ausgeführt, z.B. Projekt-Backup oder BACnet-Discovery.
  1. Wählen Sie im System Browser die Managementsicht.
  2. Wählen Sie Projekt > Subsystemnetzwerke > [S7-Netzwerk].
  3. Wählen Sie das Register Importieren.
  4. Klicken Sie Durchsuchen.
  5. Das Dialogfeld Datei öffnen wird angezeigt.
  6. Wählen Sie die CSV-Datei und klicken Sie OK.
  7. Die CSV-Datei wird vorverarbeitet und validiert. Wenn die Datei gültig ist und alle erforderlichen Parameter enthält, werden die Dateieinträge in der Quelle aufgeführt. Im Falle von Diskrepanzen wird im Dialogfeld Dateilog für Pre-Prozessor eine Fehlermeldung angezeigt. Sie können auf dieses Dialogfeld zugreifen, wenn Sie auf die Schaltfläche Analyse-Log klicken.
  8. Markieren Sie die zu importierenden Objekte in der Quelle. Wenn die Liste Quelle sehr lang ist, können Sie die Objekte mithilfe des Feldes Suchen filtern. Wenn Sie Ihre Liste der gefilterten Objekte haben, können Sie den Filter wieder entfernen, indem Sie den Text löschen.
  9. Klicken Sie , um den Import zu starten.
  10. Die ausgewählten Zentralen werden in die Liste Zu importierende Objekte aufgenommen.
    Hinweis: Klicken Sie , um die Objekte aus der Liste Zu importierende Objekte wieder zurück in die Quelle zu übertragen.
  11. (Optional) Aktivieren Sie Nicht selektierte Objekte löschen nur, wenn Sie während des Imports alle Objekte aus den Sichten löschen möchten, die in der Importdatei nicht enthalten sind. Diese Option können Sie beispielsweise verwenden, wenn im System bereits Daten für diese Ansicht vorhanden sind, Sie diese aber nicht beibehalten möchten.
  12. Klicken Sie Importieren.
  13. Eine Meldung fordert Sie auf, den Import der gewählten Objekte zu bestätigen.
  14. Klicken Sie Ja.
  15. Der Importvorgang beginnt und ein Fortschrittsbalken wird angezeigt.

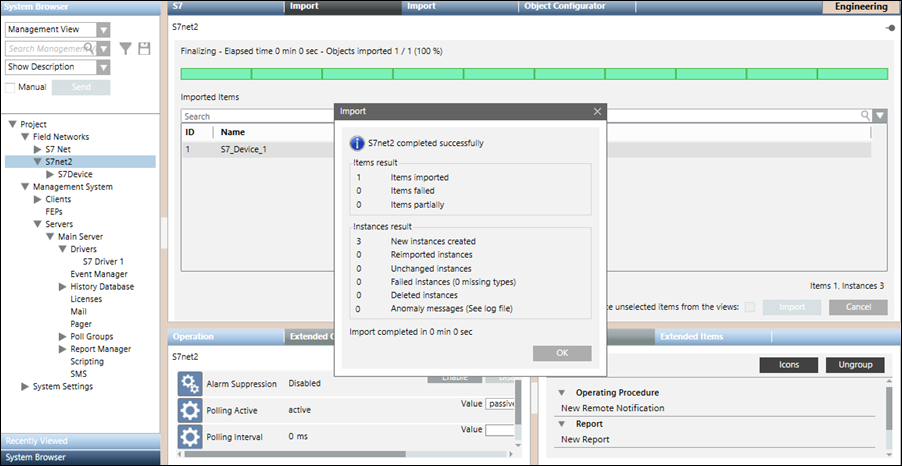

  16. Wenn der Import abgeschlossen ist, zeigt das Dialogfeld Import eine Zusammenfassung der Importinformationen an.
  18. Klicken Sie OK.
  19. (Optional) Klicken Sie Log öffnen, um die Protokolldatei des Imports zu betrachten.
  1. Die Geräte werden unter dem S7-Netzwerk angelegt.
info

Hinweis:
Wenn Sie sich nach der Wahl einer zu importierenden Datei umentscheiden, werden Sie in einem Meldungsfeld darüber informiert, dass die Wahl einer anderen Datei alle in der Quelle angezeigt Objekte löscht, und Sie müssen bestätigen, ob Sie fortfahren möchten. Klicken Sie Ja, um fortzufahren. Die Quelle wird gelöscht. Klicken Sie Nein, um die Änderung der Auswahl abzubrechen. Die Quelle wird nicht gelöscht.
