USV-Geräte in der Grafik konfigurieren

Die Ansicht Elementstruktur enthält eine Symbolinstanz für jede Zeile der Mustergrafik bis maximal 22. Konfigurieren Sie alle für Ihre Grafik erforderlichen USV-Geräte wie folgt:

  1. Erweitern Sie Layer (Layer1).
  2. Wählen Sie Symbolinstanz (1).

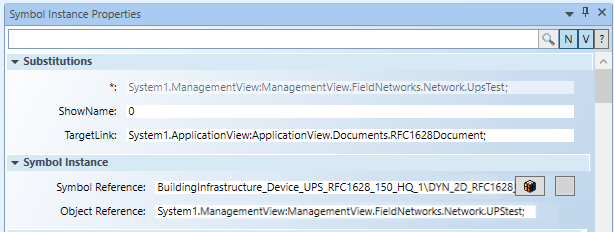

  3. Die Ansicht Symbolinstanz Eigenschaften zeigt die Ersetzungen und Eigenschaften an, die zu dieser Symbolinstanz gehören.
  4. Wählen Sie im System Browser Projekt > Subsystemnetzwerke > [RFC1628-Netzwerk] > [USV-Gerät].
  5. Ziehen Sie das USV-Geräteobjekt in das Feld Objektreferenz der Eigenschaften Symbolinstanz (1).
  6. (Optional) Standardmässig ist unter Symbolinstanz Eigenschaften > Substitutions das Feld ShowName auf 0 gesetzt. Dies bedeutet, dass die Beschreibung der USV-Eigenschaften im Symbol-Tooltip angezeigt wird. Geben Sie 1 ein, um den MIB-Namen anzuzeigen.
  7. (Optional) Ziehen Sie aus dem System Browser den USV-Dokumentenordner in das Feld Symbolinstanz Eigenschaften > Substitutions > TargetLink. Wenn Sie in der Grafik auf die entsprechende Schaltfläche Link klicken, können Sie zum konfigurierten Dokumentordner navigieren.
  9. Wiederholen Sie die oben beschriebenen Schritte für alle weiteren Symbolinstanzen.

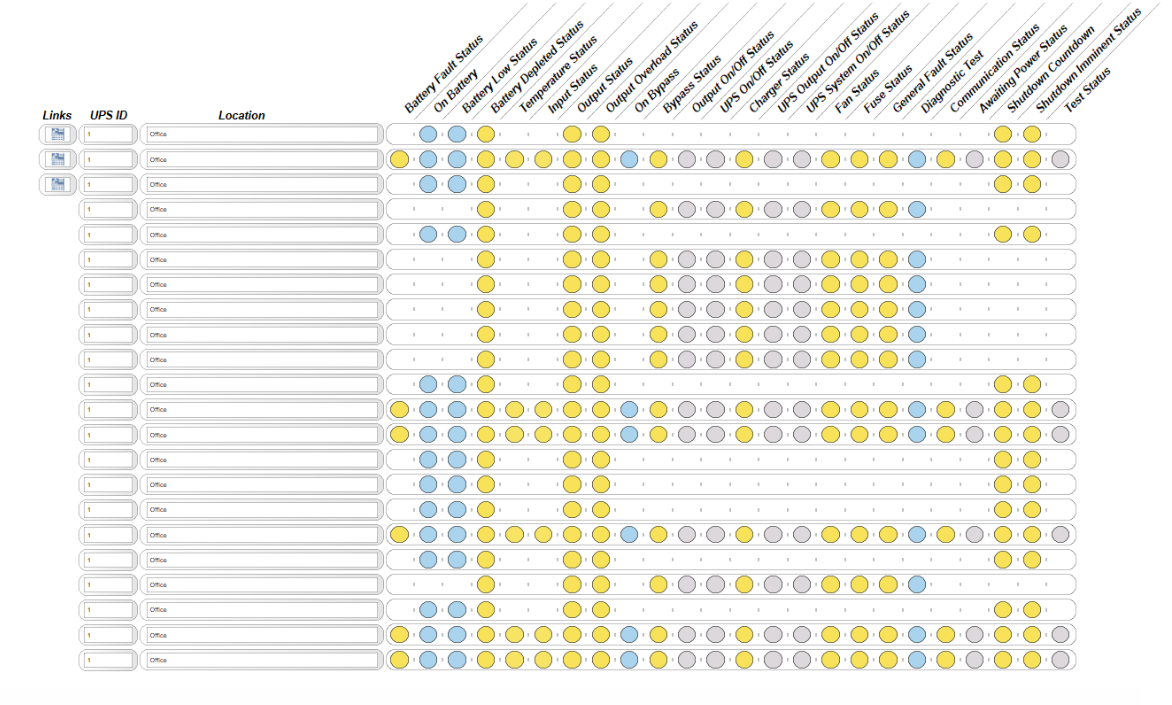

Beispiel einer grafischen Darstellung der RFC1628 USV-Geräte
Beispiel einer grafischen Darstellung der RFC1628 USV-Geräte
