Eine String-Befehlssteuerung zeichnen und konfigurieren

Das Folgende ist nur eine der Möglichkeiten, die String-Befehlssteuerung einer Grafik zu zeichnen und zu konfigurieren.

  1. Sie haben den Workflow Vorbereitungen für die Erstellung von Steuerelementen zum Kommandieren von Objekten gelesen bzw. abgeschlossen.
  1. Wählen Sie im Menü Datei die Option Neue Grafik , um eine neue Befehlssteuerung in Ihrer Grafik zu erstellen.
  2. Klicken Sie Befehlssteuerung , und zeichnen Sie eine Rechteckform im Zeichenbereich.
  3. Das undefinierte Element wird im Zeichenbereich angezeigt.

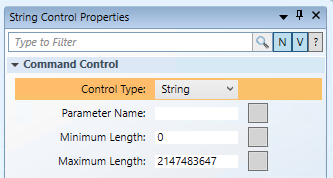

  4. Erweitern Sie in der Ansicht Eigenschaften (Befehlssteuerungseigenschaften) die Eigenschaften für Befehlssteuerung, und wählen Sie in der Dropdown-Liste Steuerungstyp die Option String.
    • String wird im Befehlssteuerelement angezeigt.
  5. Geben Sie im Feld Parametername den Parameternamen des Datenpunkts ein, den Sie aus der Tabelle Modelle und Funktionen > Befehlskonfiguration übernommen haben. In diesem Feld wird zwischen Gross- und Kleinschreibung unterschieden. Diese Eigenschaft entspricht der Parametereigenschaft, die später im Abschnitt Befehl und Navigation für jede Steuerung definiert wird.
    • Geben Sie für dieses Beispiel Folgendes ein: Wert.
  6. Gehen Sie wie folgt vor, um die String-Befehlssteuerungseigenschaften zu formatieren:
    • Min. Länge: Geben Sie die minimal zulässige Anzahl Zeichen an.
    • Max. Länge: Geben Sie die maximal zulässige Anzahl Zeichen an.
