Abschnitte und Details im IBase-Bericht

Der IBase-Bericht gliedert sich grob in die folgenden Abschnitte.

Name des Abschnitts im IBase-Bericht

SystemInfo

Details

  • Datums- und Zeitstempel (in UTC)
  • Host-Name (vollständiger Computername des Servers)
  • Windows-Benutzername



Name des Abschnitts im IBase-Bericht

SystemInfo > Managementstation

Unterabschnitte und enthaltene Details

Systemobjekte (Bibliotheken für die Basis- und konfigurierten Erweiterungsbibliotheken), deren Eigenschaften und Scriptbibliotheksbaustein.
Im System konfigurierte Objektmodelle, die wiederum die Informationen zu Stationen, Geräten und Eigenschaften, Treibern und Netzwerken enthalten.

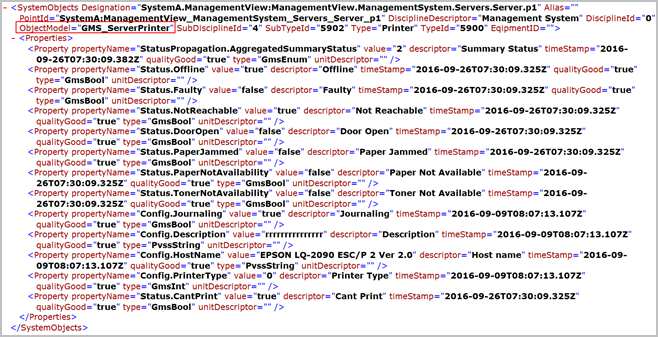

  • GMS_ServerPrinter





Name des Abschnitts im IBase-Bericht

SystemInfo > Managementstation

Unterabschnitte und enthaltene Details

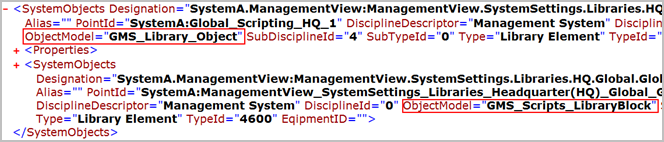

  • GMS_Library_Object
    • GMS_Scripts_LibraryBlock





Name des Abschnitts im IBase-Bericht

SystemInfo > Managementstation

Unterabschnitte und enthaltene Details

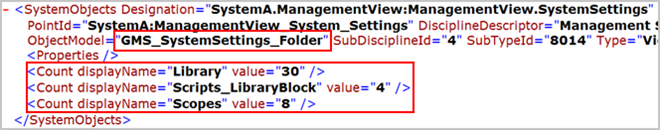

  • GMS_SystemSettings_Folder mit der Anzahl der Objektmodelle, deren OM- und Anzeigename identisch ist, einschliesslich:
    • GMS_Library_Object
    • GMS_Scripts_LibraryBlock
    • GmsScopes





Name des Abschnitts im IBase-Bericht

SystemInfo > Managementstation

Unterabschnitte und enthaltene Details

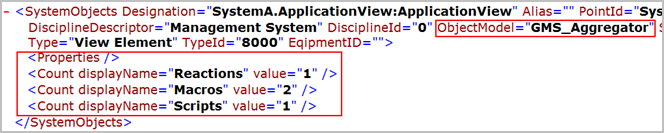

  • GMS_Aggregator mit der Anzahl der folgenden Objektmodelle, sofern diese konfiguriert sind. Andernfalls zeigt der IBase-Bericht den OM-Namen nicht an.
    • GMS_Graphics
    • GMS_ReportDefinition
    • GmsReaction
    • GmsMacro
    • GMS_Script
    • GMS_TVD
    • GMS_TLONLINE
    • GMS_WS_Calendar
    • GMS_WS_Schedule





Name des Abschnitts im IBase-Bericht

SystemInfo > Managementstation

Unterabschnitte und enthaltene Details

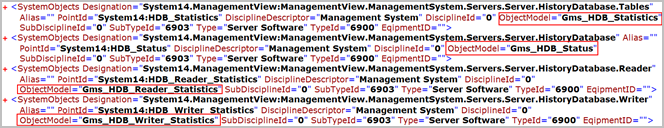

  • Zur Angabe des täglichen Datenverkehrs und Füllstands von historischen Datenbanken, sind folgende Objektmodelle und Eigenschaften enthalten:
    • Gms_HDB_Statistics
    • Gms_HDB_Status
    • Gms_HDB_Reader_Statistics
    • Gms_HDB_Writer_Statistics





Name des Abschnitts im IBase-Bericht

SystemInfo > Managementstation

Unterabschnitte und enthaltene Details

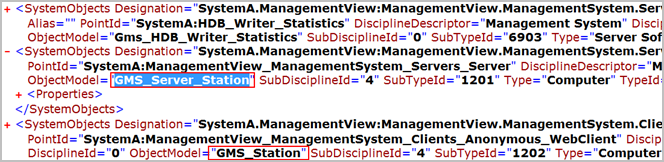

  • Zur Angabe der Anzahl von Objekten im Speicher (z.B. Anzahl der FEPs oder Clients) und deren Eigenschaften, sind folgende Objektmodelle enthalten:
    • GMS_Server_Station
    • GMS_Station





Name des Abschnitts im IBase-Bericht

SystemInfo > Managementstation

Unterabschnitte und enthaltene Details

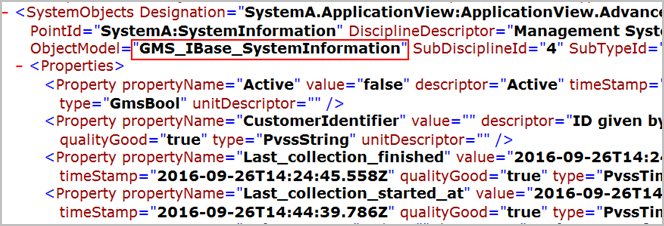

  • GMS_IBase_SystemInformation zum Aufzeichnen der Befehle im Zusammenhang mit der IBase-Konfiguration (Ordner Systeminformationen).



Name des Abschnitts im IBase-Bericht

SystemInfo > Managementstation

Unterabschnitte und enthaltene Details

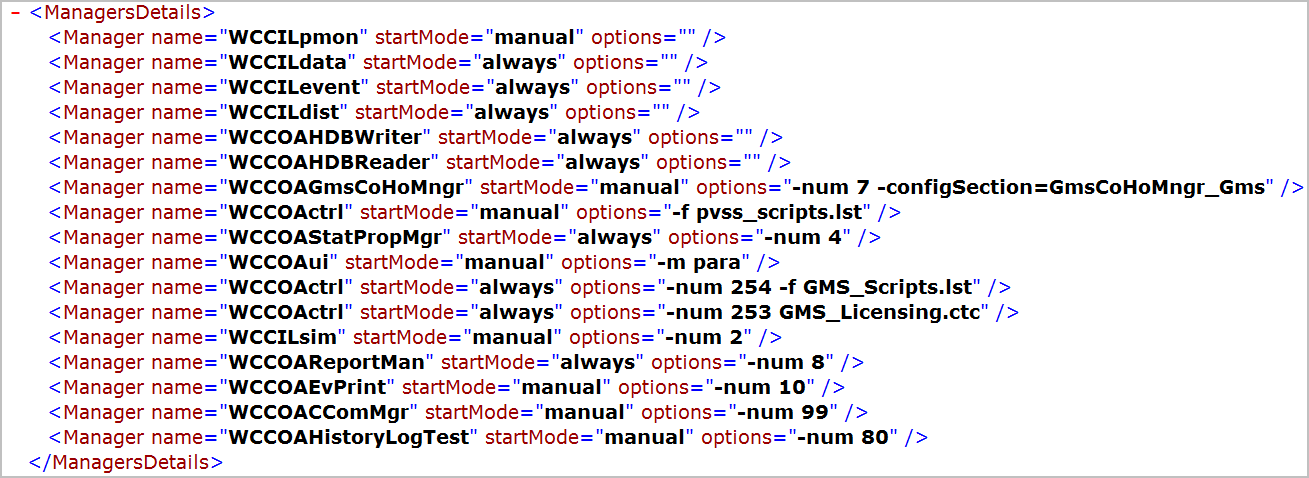

  • ManagerDetails: Manager (Services) des Systems, einschliesslich des Standardstartmodus

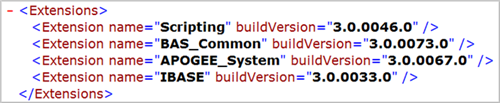

  • Erweiterungen: Konfigurierte Erweiterungen sowie deren Version

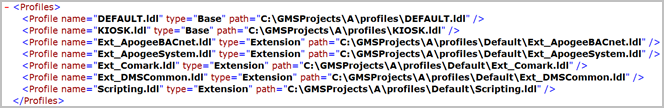

  • Profiles: Installierte Profile (einschliesslich des Standardprofils (Base)) sowie erweiterungs-spezifische Profile mit dem Speicherort auf dem Datenträger



Name des Abschnitts im IBase-Bericht

InstallationInformation

Unterabschnitte und enthaltene Details

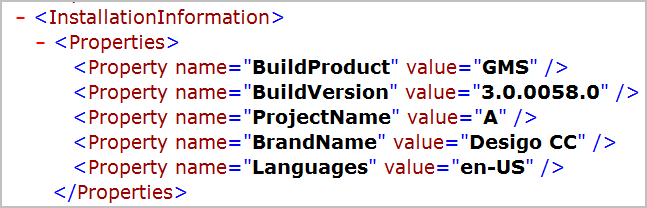

  • Eigenschaften
    • Name und Softwareversion der Managementstation
    • Name des aktuell aktiven Projekts in der SMC
    • Installierte Marke
    • Im aktiven Projekt konfigurierte Sprachen

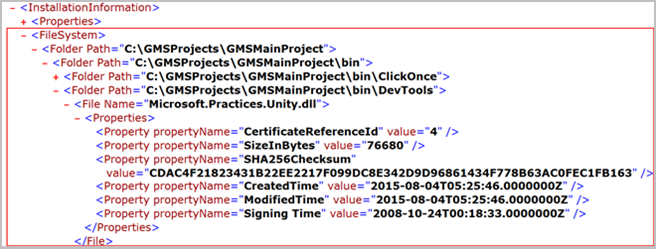

  • FileSystem
    • Liefert den Prüfsummenbericht für die Dateien (Dateitypen: .drv, .com, .dll, .exe, .ctc, .lst, .ctl) in den Ordnern des aktiven Projekts, den Ordnern GMSMainProject und WinCC-OA. Die Daten werden unter den entsprechenden Ordnern im Abschnitt Dateisystem der XML-Datei angezeigt. Wenn für eine bestimmte Eigenschaft kein Wert abgerufen wird, wird die Eigenschaft selbst auch nicht angezeigt. Wenn zum Beispiel kein Wert für den Zeitpunkt der Signierung einer Datei vorhanden ist, wird die Eigenschaft für die Signierung nicht wiedergegeben.
    • Wenn ein Ordner keine untergeordneten Elemente mit den angegebenen Dateitypen hat, wird er nicht wiedergegeben.
    • Alle Dateien in diesen Ordnern werden syntaktisch analysiert. Gefundene Dateien werden mit den Eigenschaften und dem Zertifikat wiedergegeben, falls vorhanden.
    • Für jede Datei werden die Informationen als die folgenden Eigenschaften angegeben:
      - Dateigrösse (numerisch)
      - SHA2-Prüfsumme (hexadezimal/Base64)
      - Zeitstempel der Datei: Geändert, Erstellt und Signiert
      - Signaturinformationen: CertificateReferenceId (Seriennummer). Für das Zertifikat der Datei wird eine Referenz-ID abgerufen und in der Eigenschaft "CertificateReferenceId" unter der Datei angefügt. Wenn in einer Datei kein Zertifikat gefunden wird, ist das Feld CertificateReferenceId leer. Die zusätzlichen Zertifikatsdetails werden im Abschnitt "Certificates" wiedergegeben.
    • Sie können die Integrität der (Binär-) Dateien überprüfen, indem Sie die Eigenschaft SHA256Checksum im Abschnitt InstallationInformation > FileSystem des IBase-Berichts mit dem für den gleichen Build generierten IBase-Bericht vergleichen. Wenn die Datei manipuliert wurde, ergibt sich hier ein völlig anderer Prüfsummenwert.

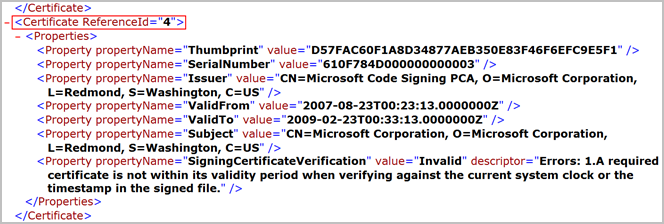

  • Zertifikate
    • Enthält alle Zertifikate, die in den Dateien der Ordner im aktiven Projekt, im GMSMainProject und im WinCC-OA-Ordner gefunden wurden. Die Details sind unter CertificateReferenceId zusammengefasst.
    • Folgende Details sind für Zertifikate angegeben: Fingerabdruck, Seriennummer, Aussteller, Anfang und Ende des Gültigkeitszeitraums, Betreff und Gültigkeitsstatus der Zertifikatkette. Wenn SigningCertificateVerification gültig ist, wird kein Wert für das DeScriptorfeld angezeigt.
      Ist SigningCertificateVerification ungültig, wird der Wert (Grund) angezeigt.
