Format der CSV-Daten

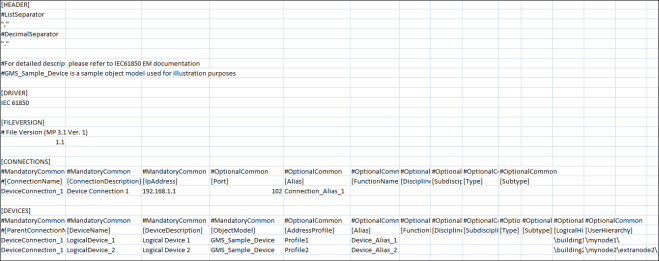

Die Konfigurationsdaten in der CSV-Datei haben folgendes Format:

Das obige Diagramm zeigt das Format der Konfigurationsdaten. Es gliedert sich in zwei Hauptteile: die Verbindung und das Gerät. Jedes Gerät hat eine individuelle Verbindungsspezifikation. Der Deklaration eines Geräts sollte demzufolge die Deklaration der Verbindung vorausgehen.

Informationen zu Namenskonventionen für Namen, Pfade und andere Elemente finden Sie unter Gemeinsame Regeln für Namen und Pfade im Managementsystem und Namensregeln für Subsystemelemente unter Namenskonventionen.

Kopfzeile

Der Kopfabschnitt enthält zwei Trennzeichen: Ein Listentrennzeichen und ein Dezimaltrennzeichen. Beide Trennzeichen werden in zwei aufeinander folgenden Zeilen in derselben Reihenfolge platziert. Diese Trennzeichen sind in Anführungszeichen eingeschlossen, um eine einfache Identifizierung zu gewährleisten.

Das Listentrennzeichen wird als Trennzeichen zum Analysieren der Zeilendaten in der CSV-Datei verwendet.

Das Dezimaltrennzeichen wird zur Analyse von Feldern verwendet, die Werten als Gleitkommazahlen enthalten.

Treiber

Gibt den Namen des Subsystems an (z. B. IEC61850), mit dem die CSV-Datei verbunden ist.

DateiVersion

Zeigt die aktuelle Version der CSV-Datei an.

Verbindungen

Verbindungsfelder
Element	Beschreibung
ConnectionName¹⁾	Der Name der IEC61850 Verbindung. Hinweis: Der Importer weist diese Geräteverbindung zurück, wenn dieses Feld leer ist.
ConnectionDescription¹⁾	Die Beschreibung der IEC61850 Verbindung. Hinweis: Der Importer weist diese Geräteverbindung zurück, wenn dieses Feld leer ist.
IP_Address¹⁾	Die IP-Adresse der Verbindung mit dem IEC61850 Netzwerk. Dieses Feld muss das Format xxx.xxx.xxx.xxx aufweisen, wobei x ein numerischer Wert ist und xxx zwischen 0 und 255 (einschliesslich) liegt. Die IP-Adresse können Sie nach dem Import im Register IEC61850 des Expanders Geräteverbindung bearbeiten. Hinweis: Der Importer weist die Geräteverbindung zurück, wenn dieses Feld leer ist oder wenn das Format der IP-Adresse falsch ist.
Port	TCP-Portnummer, die der Geräteverbindung zugewiesen wird. Der Wert muss numerisch sein und zwischen 0 und 65.535 liegen. Hinweis: Wenn dieses Feld leer ist, legt der IEC61850 Importer als Wert 102 fest.
Aktiv	Geben Sie an, ob eine Verbindung mit dem IEC61850-Gerät hergestellt werden soll. Sie kann einen der folgenden zwei Werte haben: Wahr: Die Verbindung mit dem Gerät wird hergestellt und das Gerät beginnt zu kommunizieren. (Vorgabewert) Falsch: Die Verbindung mit dem Gerät wird nicht hergestellt und das Gerät kommuniziert nicht. Um die Verbindung herzustellen, müssen Sie nach dem Importieren der CSV-Datei das Verbindungsobjekt auswählen und im Bereich Erweiterte Bedienung Aktiv klicken.
Alias	Mit der Verbindung verbundenes Alias. Das Alias ist in der gesamten Managementstation eindeutig.
FunctionName	Die dem Objekt zugeordnete Funktion.
DisciplineID	Kategorie der Disziplin (z.B. Gebäudeinfrastruktur).
SubdisciplineID	Beschreibung des Objekts (z.B. Disziplinen Aufzüge für Gebäudeinfrastruktur).
TypID	Zugehörigkeitsdefinition zum entsprechenden Typ (z.B. Heizkessel)
SubtypeID	Beschreibung des Objekts (z.B. Variable für den Typ Heizkessel).

¹⁾	Pflichtfeld

Geräte

Gerätefelder
Element	Beschreibung
ParentConnectionName¹⁾	Name der Verbindung, der das Gerät zugeordnet werden soll. Der Wert in diesem Feld muss mit dem im Feld ConnectionName identisch sein.
DeviceName¹⁾	Der Name des IEC61850 Geräts. Hinweis: Der Importer weist den logischen Geräteeintrag zurück, wenn dieses Feld leer ist.
DeviceDescription¹⁾	Die Beschreibung des IEC61850 Geräts. Hinweis: Der Importer weist den logischen Geräteeintrag zurück, wenn dieses Feld leer ist.
ObjectModel¹⁾	Objektmodell des Geräts. Um dieses Feld verwenden zu können, müssen Sie zuerst ein Objektmodell definieren und in das System importieren. Weitere Informationen zu Objektmodellen finden Sie im Abschnitt zum Objektmodell für die Darstellung eines IEC61850 Geräts.
AddressProfile	Das Adressprofil des Objektmodells, das mit der Geräteinstanz angewendet wird.
Alias	Mit dem Gerät verbundenes Alias. Das Alias ist in der gesamten Managementstation eindeutig.
FunctionName	Die dem Objekt zugeordnete Funktion.
DisciplineID	Kategorie der Disziplin (z.B. Gebäudeinfrastruktur).
SubdisciplineID	Beschreibung des Objekts (z.B. Disziplinen Aufzüge für Gebäudeinfrastruktur).
TypID	Zugehörigkeitsdefinition zum entsprechenden Typ (z.B. Heizkessel)
SubtypeID	Beschreibung des Objekts (z.B. Variable für den Typ Heizkessel).
LogicalHierarchy	Technische Hierarchie des Geräts in der technischen Sicht. Der Pfad der technischen Hierarchie in der CSV-Datei muss mit einer Gegenschräge (\) beginnen und enden. Syntax:[Delimiter]<Level1>[Delimiter]<Level2> [Delimiter]…[Delimiter]<Level-n>[Delimiter] Beispiel: \BuildingA\Floor3\Room403\ Der Importer fügt das Gerät automatisch nach dem letzten Trennzeichen in den technischen Hierarchiepfad ein und fügt diese Hierarchie dem Basisordner der Technischen Sicht im System Browser hinzu. So sieht beispielsweise die im System Browser angezeigte technische Hierarchie für ein Gerät "Meter403_11", das dem Hierarchiepfad "BuildingA\Floor3\Room403\" zugeordnet ist, wie folgt aus: <Logical Hierarchy Root Node>\BuildingA\Floor3\Room403\Meter403_11
UserHierarchy	Betreiberhierarchie des Geräts in der benutzerdefinierten Sicht. Der Pfad der Betreiberhierarchie muss in der CSV-Datei mit einer Gegenschräge (\) beginnen und enden. Syntax:[Delimiter]<Level1>[Delimiter]<Level2> [Delimiter]…[Delimiter]<Level-n>[Delimiter] Beispiel: \BuildingA\Floor3\Room403\ Der Importer fügt das Gerät automatisch nach dem letzten Trennzeichen in den Pfad der Betreiberhierarchie ein und fügt diese Hierarchie dem Basisordner der benutzerdefinierten Sicht im System Browser hinzu. So sieht beispielsweise die im System Browser angezeigte Betreiberhierarchie für ein Gerät "Meter403_11", das dem Hierarchiepfad "BuildingA\Floor3\Room403\" zugeordnet ist, wie folgt aus: <User Hierarchy Root Node>\BuildingA\Floor3\Room403\Meter403_11

¹⁾	Pflichtfeld
