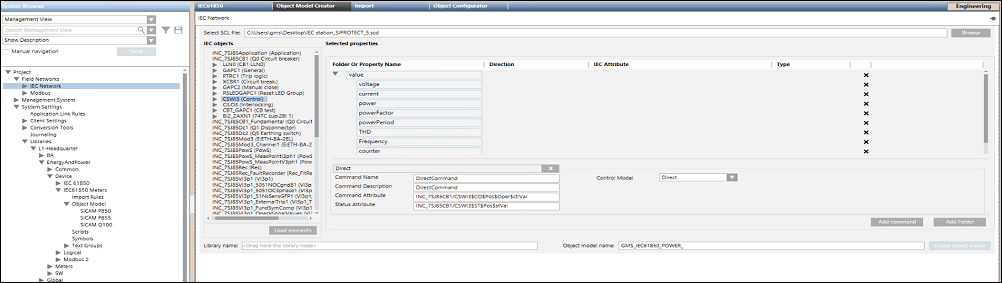

Objektmodell-Creator Arbeitsbereich

Element

Beschreibung

SCL-Datei auswählen

Zeigt die gewählte SCL-Datei (Substation Configuration Language) an.

Durchsuchen

Hier können Sie den Pfad der SCL-Datei angeben. Die SCL-Datei kann eine der folgenden Erweiterungen haben: .cid, .icd, .iid oder .scd.

Elemente laden

Zeigt die Informationen der IEC61850 Geräteobjekte und deren zugehörige Eigenschaften in einer Struktur in der IEC-Objektliste an.

Ausgewählte Eigenschaften

Zeigt die Ordnerstruktur für die Gruppierung zugehöriger Eigenschaften des Objektmodells und anderer Spalten, z.B. Eigenschaftsname, Richtung, IEC-Attribut und Typ, an.

Ordner hinzufügen

Mit dieser Option können Sie einen neuen Ordner erstellen, um die Unterordner aus der Struktur in die IEC-Objektliste einfügen.

Eigenschaftsname

Ein eindeutiger Namen für die Eigenschaft

Richtung

Richtung der Eigenschaft

Befehl hinzufügen

Zeigt Felder an, in denen Einzelheiten der Befehlseigenschaften des Geräts festgelegt werden.

Name des Befehlsordners

Name des Ordners, unter dem die Befehlseigenschaften des Geräts hinzugefügt werden sollen. Wenn Sie z.B. Befehle an die Eigenschaften eines Leistungsschalters (Circuit Breaker) erteilen möchten, dann können Sie den Ordner Circuit_Breaker_Device nennen.

Befehlsname

Name der Befehlseigenschaft des Geräts, für das Sie den Befehl auslösen möchten. Wenn Sie z.B. den Aus- und Einschaltbefehl für einen Leistungsschalter bei einer Namenseigenschaft auslösen möchten, dann geben Sie Name im Feld Befehlsname an.

Befehlsbeschreibung

Beschreibung der Geräteeigenschaft, für die Sie den Befehl auslösen möchten.

Befehlsattribute

Steuerungseigenschaft des Geräts, für das Sie einen Befehl auslösen möchten. Ziehen Sie die Steuerungseigenschaft aus dem Abschnitt IEC-Objekte.

Status-Attribut

Status-Eigenschaft des Geräts, für das Sie einen Befehl auslösen möchten. Ziehen Sie die Steuerungseigenschaft aus dem Abschnitt IEC-Objekte.

Steuerungsmodell

Wählen Sie den Befehlstyp aus einer der folgenden Optionen für das Gerät aus:

Richtung: Der Befehl für die Geräteeigenschaft kann über den Direktmodus ausgeführt werden, ohne zuerst das Objekt auszuwählen
Select Before Operate (SBO): Der Befehl für die Geräteeigenschaft kann erst nach Auswahl des Objekts ausgeführt werden.
Nur Status: Befehlseigenschaften sind für das Gerät im Bereich „Erweiterte Bedienung“ nicht verfügbar.

Bibliotheksname

Zeigt den Namen der IEC61850 Bibliothek. Sie müssen das Bibliotheksobjekt aus dem System Browser ziehen.

Objektmodell-Name

Name des zu erstellenden Objektmodells

Objektmodell erstellen

Erstellt das Objektmodell mit den spezifizierten Angaben.
