NK823x mit mehreren Managementstationen verbinden

(Optional) MehrereDesigo CC Systeme mit der NK823x-Einheit verbinden

Dieser Schritt ist nur erforderlich, wenn mehrere unabhängige Desigo CC-Stationen (Server oder FEP) mit der NK823x-Einheit verbunden sind.

In NK823x-Lösungen mit mehreren Hosts müssen alle Stationen die gleiche NK823x-Konfiguration haben, von einigen Ausnahmen abgesehen:
- Im BACnet-Treiber: die BACnet-Geräte-ID, die für jede Station im BACnet-Netzwerk eindeutig ist.
- In der Konfiguration NK823x > Ethernet: die zusätzlichen NK823x-Verbindungen, die auf die anderen Stationstreiber mit eigener BACnet-Geräte-ID verweisen müssen.

Sie können auf jeder Station die weiteren angeschlossenen Stationen als BACnet-Clients unter dem BACnet-Protokoll des Ethernet-Ports konfigurieren.
Sie müssen die eindeutige Instanznummer (BACnet-Geräte-ID) des BACnet-Treibers der anderen Stationen angeben.
So können jede Station sich über den Verbindungsstatus der anderen Bedienplätze informieren.



Zusätzliche Stationen konfigurieren

Gehen Sie für jede weitere verbundene Station wie folgt vor:

  1. Wählen Sie im System Browser Projekt > Subsystemnetzwerke > [BACnet-Netzwerk] > [NK823x] > [Ethernet] > BACnet-Protokoll.
  2. Wählen Sie das Register NK8000.
  3. Klicken Sie Neu und wählen Sie Neuer BACnet-Client.
  4. Gehen Sie im Dialogfeld Neues Objekt wie folgt vor:
    a. Geben Sie einen Name und eine Beschreibung ein.
    b. Geben Sie im Feld Instanznummer die BACnet-Geräte-ID (die Instanznummer des BACnet-Treibers) des Desigo CC Systems ein, das als NK823x verknüpft werden soll.
    c. Klicken Sie OK.
  5. Der neue BACnet-Client wird dem System Browser hinzugefügt und automatisch gewählt.
  6. (Optional) Wiederholen Sie dieses Verfahren bei Bedarf, um alle weiteren verbundenen Stationen zu überwachen.
    Die NK823x-Einheit kann mit bis zu drei weiteren Desigo CC-Stationen verbunden werden.

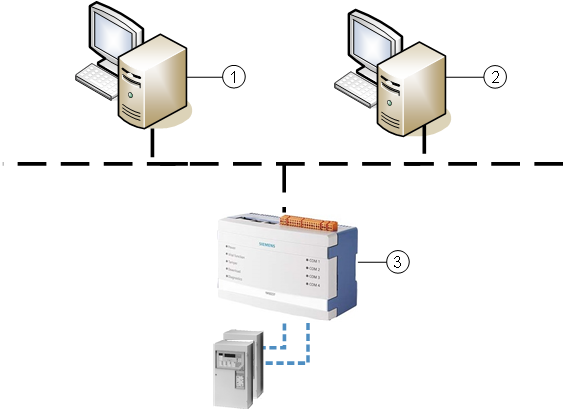

Die folgende Abbildung zeigt ein einfaches Beispiel:

1

Serverstation 1 hat einen BACnet-Treiber mit der Instanznummer (BACnet-Geräte-ID) = 63.
Fügen Sie unter … NK823x > Netzwerk > BACnet-Protokoll einen BACnet-Client für Station 2 mit der Instanznummer = 64 hinzu.

2

Serverstation 2 hat einen BACnet-Treiber mit der Instanznummer (BACnet-Geräte-ID) = 64.
Fügen Sie unter … NK823x > Netzwerk > BACnet-Protokoll einen BACnet-Client für Station 1 mit der Instanznummer = 63 hinzu.

3

NK823x mit zwei Ethernet-Verbindungen.



NK823x-Konfiguration auf mehreren verbundenen Stationen angleichen

In NK823x-Lösungen mit mehreren Hosts müssen Sie die gleiche NK823x-Konfiguration von allen Stationen herunterladen.
Dieser Download ist auch dann erforderlich, wenn die gleiche NK823x-Konfiguration bereits von einer anderen Station heruntergeladen wurde.
Jegliche Abweichung in der NK823x-Konfiguration auf den Stationen, z. B. eine serielle Leitungsverbindung oder eine lokale DF8000-Einheit, führt zu einem Abweichungsereignis auf den anderen Stationen.
Um dieses Ereignis zu beheben, haben Sie zwei Möglichkeiten:

Methode 1: NK823x-Konfiguration auf allen Stationen vereinheitlichen

  1. Konfigurieren Sie die NK823x-Einheit auf der abweichenden Station auf die gleiche Weise wie auf der ersten Station.
    Hinweis: Denken Sie daran, die BACnet-Geräte-ID auf jeder Station anzupassen.
  2. Laden Sie die NK823x-Konfiguration herunter (siehe unten).
  3. Wiederholen Sie dieses Verfahren bei Bedarf, um alle verbundenen Stationen anzugleichen.

Methode 2: Projektkonfiguration der ersten Station wiederherstellen und BACnet-Geräte-ID anpassen

Wenn die Projektkonfiguration auf allen Stationen komplett gleich ist, können Sie alternativ ein Backup von der ersten Station erstellen und es dann auf den anderen Stationen wiederherstellen.
Danach müssen Sie auf jeder Station die Einstellungen der BACnet-Geräte-IDs anpassen. Gehen Sie wie folgt vor:

  1. Erstellen Sie ein Projekt-Backup der ersten Station, auf der NK823x korrekt konfiguriert ist.
  2. Vergewissern Sie sich bei einer abweichenden Station, dass Sie die Instanznummer (BACnet-Geräte-ID) des BACnet-Treibers kennen, und stellen Sie das Projekt-Backup wieder her.
  3. Ändern Sie die Instanznummer des BACnet-Treibers.
  4. Stoppen Sie den BACnet-Treiber und starten Sie ihn dann erneut.
  5. Löschen Sie den BACnet-Client, falls vorhanden, unter NK823x > Netzwerk > BACnet-Protokoll.
  6. Erstellen Sie den BACnet-Client neu und geben Sie dabei die Instanznummer der ersten Station an (siehe Zusätzliche Stationen konfigurieren weiter oben; wiederholen Sie den Vorgang ggf. für alle weiteren Stationen).
  7. Laden Sie die NK823x-Konfiguration herunter (siehe unten).
  8. Wiederholen Sie bei Bedarf das Verfahren ab Schritt 2, um alle verbundenen Stationen anzugleichen.
